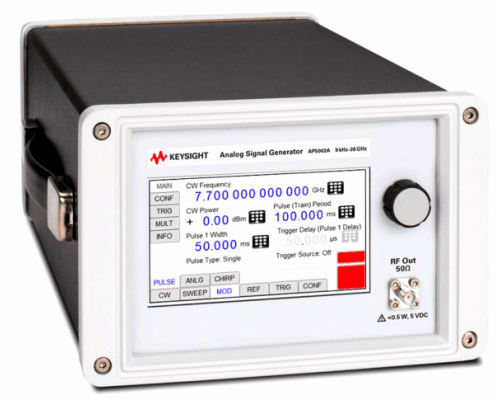

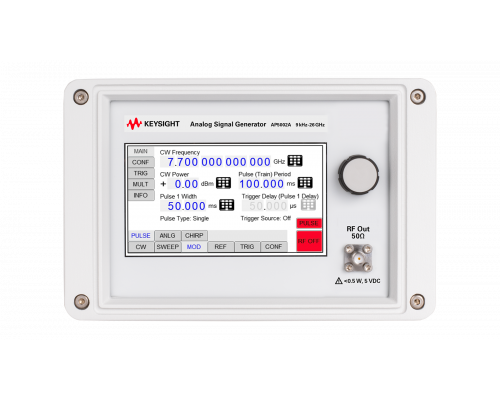

Keysight AP5002A XG1 — аналоговый генератор сигналов до 26 ГГц
Keysight AP5002A XG1 - аналоговый генератор сигналов до 26 ГГц.
Аналоговый генератор RF/СВЧ-сигналов для характеризации компонентов и приёмников, замещения гетеродинов и построения автоматизированных тестовых систем. Сочетание спектральной чистоты, выходной мощности и скорости перестройки делает серию полезной в лабораторных, производственных и многоканальных задачах.
Особенности модели:
- Генератор сочетает низкий фазовый шум, высокий выходной уровень и быстрое переключение частоты для точных RF/СВЧ-испытаний.
- Поддерживаются аналоговые виды модуляции, включая AM, FM, PM и импульсную модуляцию.
- LAN/USB и программное управление позволяют использовать прибор как настольный источник или элемент автоматизированного стенда.
- Компактное и лёгкое исполнение рассчитано на лабораторное и производственное использование при ограниченном рабочем пространстве.
Ключевые параметры:
- Класс: XG1
- Диапазон частот: 9 кГц - 12/20/26 ГГц
- Максимальная частота: 26 ГГц
- Количество выходов: 1
- Выходная мощность @ 1 ГГц: +23 dBm
- Фазовый шум @ 1 ГГц, 20 кГц offset: -130 dBc/Гц
- Гармоники @ 1 ГГц: -40 dBc
- Скорость переключения: 200 мкс
Технические характеристики
| Характеристика | Значение |
|---|---|
| Класс | XG1 |
| Диапазон частот | 9 кГц – 12/20/26 ГГц |
| Максимальная частота | 26 ГГц |
| Количество выходов | 1 |
| Выходная мощность @ 1 ГГц | +23 dBm |
| Фазовый шум @ 1 ГГц, 20 кГц offset | -130 dBc/Гц |
| Гармоники @ 1 ГГц | -40 dBc |
| Скорость переключения | 200 мкс |
| Модуляция | AM, FM, PM, импульсная; дополнительные режимы зависят от модели |
| Управление | LAN/USB; GPIB/SCPI в зависимости от конфигурации |
| Диапазон регулируемой выходной мощности | -120...+23 дБм |
| Частотное разрешение | мГц |
| Дисплей | LCD, сенсорный |
Технические характеристики
Диапазон частот
9 кГц – 12/20/26 ГГц
Количество каналов
1
Выходная мощность
+23 dBm
Переключение частоты
200 мкс
Однополосный фазовый шум (типовой при отстройке 20 кГц)
-130 dBc/Гц
Уровень гармоник на частоте 1 ГГц
-40 dBc
Виды модуляции
AM, FM, PM, импульсная; дополнительные режимы зависят от модели
Интерфейсы
LAN/USB; GPIB/SCPI в зависимости от конфигурации
