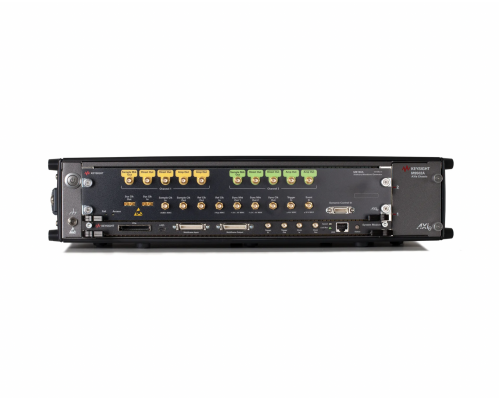

Прецизионный генератор сигналов произвольной формы в формате AXIe (M8190A)

– Прецизионный генератор сигналов произвольной формы с двумя возможными установками ЦАПа:

– Разрешение 14 бит при частоте дискретизации до 8 Гвыб/с

– Разрешение 12 бит при частоте дискретизации до 12 Гвыб/с

– Частота дискретизации: от 125 Мвыб/с до 8/12 Гвыб/с

– Динамический диапазон, свободный от паразитных составляющих (SFDR): до 80 дБн (тип.)

– Гармонические искажения: до –72 дБн (тип.)

– Три программно управляемых усилителя, оптимизированных для решения различных задач

– Глубина памяти сигналов произвольной формы: до 2 Гвыб на канал с развитыми средствами управления последовательностями

– Аналоговая полоса частот: 5 ГГц

– Длительности перепадов: ~50 пс (между уровнями 20% и 80%)

– Конструктив: модуль в формате AXIe высотой 2U, управляемый от внешнего ПК или встроеного системного контроллера AXIe

– Поддерживаемое программное обеспечение: MATLAB, BenchLink Waveform Builder Pro, Wideband Waveform Center, LABVIEW, Keysight Signal Studio, Keysight SystemVue, Keysight Waveform Generator

Модуль генератора сигналов произвольной формы в формате AXIe с высоким разрешением и широкой полосой пропускания M8190A

Генератор сигналов произвольной формы в формате AXIe M8190A компании Keysight способен обеспечить одновременно высокое разрешение, широкую полосу пропускания, лучший в отрасли динамический диапазон, свободный от паразитных составляющих, а также очень низкий уровень гармонических искажений. Такое уникальное сочетание функциональных возможностей позволяет разработчикам средств радиоэлектронного противодействия, радиолокационных и спутниковых систем выполнять надежные, повторяемые измерения и создавать высокореалистичные сценарии генерации сигналов для испытания своих изделий.

Обладая разрешением 14 бит, M8190A позволяет разработчикам проще задавать сигналы и искажения в своих сценариях испытаний и более точно определять воздействия на испытуемые устройства. Глубина памяти до 2 Гвыб позволяет разработчикам создавать более длинные и более реалистичные сценарии испытаний.

Генератор сигналов произвольной формы M8190A компании Keysight предоставляет инженерам следующие возможности.

– Создание прочного фундамента для высоконадёжных систем спутниковой связи.

– Генерирование многоуровневых сигналов с программируемой межсимвольной интерференцией и джиттером на скоростях передачи данных до 3 Гбит/с. M8190A снабжён средствами, обеспечивающими возможность гибких модификаций сигнала для настройки к вновь возникающим требованиям по искажениям. Пользователь может легко имитировать аналоговые искажения, которые возникают в реальных условиях эксплуатации, используя такие средства, как MATLAB. За счёт этого уменьшается потребность в дополнительном оборудовании при сохранении возможности создавать реалистичные сценарии сигналов.

– Соответствие требованиям рынка в настоящем и будущем за счёт перспективных технологий, использованных при создании генераторов сигналов произвольной формы.

Исключительно высокие характеристики M8190A стали возможными за счет использования собственных цифро-аналоговых преобразователей, разработанных в исследовательской лаборатории по измерительной технике компании Keysight. Цифро-аналоговый преобразователь, изготовленный с применением передовой кремниево-германиевой технологии BiCMOS, работает с частотой дискретизации 8 Гвыб/с и разрешением 14 бит, либо с частотой дискретизации 12 Гвыб/с и разрешением 12 бит. На частоте дискретизации 8 Гвыб/с он обеспечивает лучший в отрасли динамический диапазон, свободный от паразитных составляющих (до 80 дБн).

Такой технологический прорыв устраняет компромисс между высоким разрешением и широкой полосой пропускания, за счёт чего повышается надёжность и повторяемость измерений и снижается вероятность неверного восприятия кратковременных импульсных помех. M8190A работает в составе модульной системы стандарта AXIe, которая была разработана для обеспечения высокой производительности измерений. Его можно устанавливать в 2- или 5-слотовом шасси AXIe.

Три вида усилителей для различных приложений

Поскольку каждое приложение требует разных характеристик сигналов, M8190A содержит также три усилителя, которые оптимизированы для генерации I/Q-сигналов, ПЧ/ВЧ-сигналов или чистых сигналов во временной области. Переключение между ними осуществляется с помощью команд.

– Прямой выход (без усиления) – генерация I/Q-сигналов с наилучшим динамическим диапазоном и наименьшим уровнем гармонических искажений: дифференциальный выход, амплитуда от 350 до 700 мВ (размах), фиксированное смещение

– Усилитель по переменному току – генерация широкополосных ПЧ/ ВЧ-сигналов: диапазон частот до 5 ГГц, несиметричный выход со связью по переменному току, выходная мощность от минус 10 до +10 дБм

– Усилитель по постоянному току – измерения во временной области с низким уровнем джиттера: дифференциальный выход, амплитуда от 600 мВ до 1,0 В (размах), окно напряжения на выходе от минус 1,0 В до +3,0 В, длительности перепадов ~50 пс (между уровнями 20% и 80%)

Режимы работы M8190A

– Непрерывная генерация, автоматический запуск: генерация сигнала начинается немедленно после загрузки данных формы сигнала, и сегмент повторяется до тех пор, пока прибор не будет остановлен.

– Непрерывная генерация, принудительный запуск: после загрузки данных формы сигнала прибор начинает генерацию сигнала, когда примет команду “Run” (запуск), инициированную командой дистанционного управления или графическим интерфейсом пользователя. После запуска сегмент повторяется, пока режим работы прибора не будет изменён.

Средства управления последовательностями

В стандартной конфигурации M8190A реализует режим непрерывной генерации с автоматическим запуском и использованием одного сегмента.

– Глубина памяти: 128 Мвыб/канал (станд.), 2048 Мвыб/канал (опция 02G - теперь бесплатно!)

Опция SEQ обеспечивает расширенные возможности управления последовательностями, которые описаны ниже.

– Минимальная длина сегмента: 320 выб (12 бит); 240 выб (14 бит)

– Число выборок в одном блоке: 64 (12 бит); 48 (14 бит)

– Количество сегментов: от 1 до 256 К уникальных сегментов. Максимальная длина сегмента может достигать 2048 Мвыб. Один сегмент может состоять из нескольких секций, которые загружаются в прибор индивидуально и связываются для формирования сегмента.

– Циклы сегментов: до 4 миллиардов (2^32) циклов для каждого сегмента

– Последовательности: до 256К уникальных последовательностей сигналов. Последовательность - это непрерывный ряд сегментов.

– Записи таблиц сегментов: можно задать до 256К записей таблиц сегментов - это суммарное количество записей для всех таблиц сегментов.

– Сценарии: можно задать до 64 сценариев. Сценарий - непрерывный ряд последовательностей. Каждая последовательность в сценарии может быть зациклена до 1M раз.

– Динамическое управление сценариями: используется вход параллельной шины. Переход между сценариями может быть немедленным (текущий сценарий прерывается) или синхронным (прежде чем перейти к следующему сценарию, текущий сценарий завершается).
