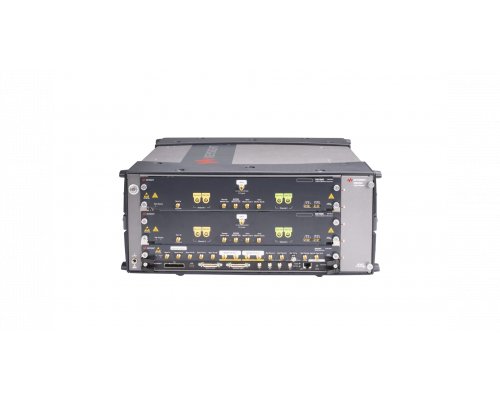

Keysight M8199B — высокоскоростной генератор произвольной формы AXIe
Keysight M8199B - высокоскоростной генератор произвольной формы AXIe.
Сверхскоростной генератор произвольных сигналов AXIe для исследований высокоскоростных электрических и оптических интерфейсов. Рассчитан на формирование сигналов для 160 Гбод и выше, исследований 400G/448G и когерентных оптических систем следующего поколения.
Особенности модели:
- До восьми каналов можно синхронизировать в системе из четырёх модулей, сохраняя общую временную привязку.
- Встроенная коррекция частотной и фазовой характеристики помогает формировать чистый сигнал без сложной внешней калибровки.
- Генератор рассчитан на исследования сигналов 160 Гбод и выше, включая 400+ Гбит/с на линию и многотерабитные когерентные оптические системы.
- Поддерживается программное управление через SCPI, а также работа с MATLAB и Keysight IQtools.
Ключевые параметры:
- Максимальная скорость ЦАП: До 256 Гвыб/с
- Аналоговая полоса: До 80 ГГц
- Каналы: До 4 синхронизированных каналов в системе
- Разрядность ЦАП: 8 бит
- Память формы сигнала: 1 Мвыб. на канал
- Максимальная дифференциальная амплитуда: 5,0 Vpp
- Форм-фактор: AXIe
- Синхронизация: Многоканальная, с общей тактовой архитектурой
Технические характеристики
| Характеристика | Значение |
|---|---|
| Форм-фактор | AXIe |
| Максимальная скорость ЦАП | До 256 Гвыб/с |
| Аналоговая полоса | До 80 ГГц |
| Каналы | До 4 синхронизированных каналов в системе |
| Целевые скорости | 200+ Гбод, до 448 Гбит/с |
| Применение | PAM, когерентная оптика, SerDes, 1.6T/3.2T |
| Синхронизация | Многоканальная, с общей тактовой архитектурой |
| Разрядность ЦАП | 8 бит |
| Каналов на модуль | 1 или 2 |
| Память формы сигнала | 1 Мвыб. на канал |
| Максимальная дифференциальная амплитуда | 5,0 Vpp |
Технические характеристики
Количество каналов
1 или 2 канала на модуль
Максимальная полоса частот канала
80 ГГц
Формат
2-слотовый AXIe
Синхронизация между каналами
до 8 синхронизированных каналов в системе из 4 модулей
Частота дискретизации
до 256 Гвыб/с
