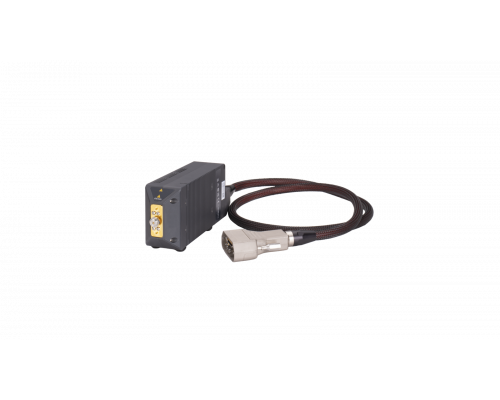

Keysight NA5305A — расширитель частоты векторного анализатора до 170 ГГц

Keysight NA5305A - расширитель частоты векторного анализатора до 170 ГГц.

Миллиметровый расширитель частоты для PNA/PNA-X, позволяющий выполнять калиброванные широкополосные S-параметрические измерения в субтерагерцовом диапазоне. Применяется в исследованиях 6G, высокоскоростных интерфейсов, миллиметровых компонентов и в составе широкополосных систем векторного анализа.

Особенности модели:

• Расширитель работает в составе совместимой PNA/PNA-X системы и обеспечивает широкополосное однопроходное измерение S-параметров.
• Усиленный коаксиальный разъём 0,5 мм рассчитан на повторяемые миллиметровые подключения.
• Встроенный bias tee упрощает измерения активных компонентов, которым требуется подача смещения.
• Доступна четырёхпортовая конфигурация для двухпортовых дифференциальных измерений.
• Полный тракт калибруется механическим комплектом 85065A на 0,5 мм.

Ключевые параметры:

• Максимальная частота: 170 ГГц
• Диапазон однопроходного измерения: От 100 кГц/10 МГц до 170 ГГц
• Тестовый порт: Коаксиальный 0,5 мм, штекер
• Выходная мощность: ≥0 дБм до 170 ГГц
• Системный динамический диапазон: ≥110 дБ, 20-170 ГГц
• Bias Tee: Встроенный
• Управление: PNA/PNA-X и P9500A по USB
• Конфигурация: До 4 портов для дифференциальных измерений
