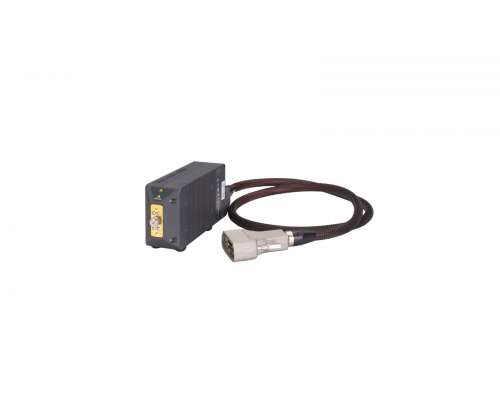

Keysight NA5307A — расширитель частоты векторного анализатора до 250 ГГц

Keysight NA5307A - расширитель частоты векторного анализатора до 250 ГГц.

Миллиметровый расширитель частоты для PNA/PNA-X, позволяющий выполнять калиброванные широкополосные S-параметрические измерения в субтерагерцовом диапазоне. Применяется в исследованиях 6G, высокоскоростных интерфейсов, миллиметровых компонентов и в составе широкополосных систем векторного анализа.

Особенности модели:

• Расширитель работает в составе совместимой PNA/PNA-X системы и обеспечивает широкополосное однопроходное измерение S-параметров.
• Усиленный коаксиальный разъём 0,5 мм рассчитан на повторяемые миллиметровые подключения.
• Встроенный bias tee упрощает измерения активных компонентов, которым требуется подача смещения.
• Доступна четырёхпортовая конфигурация для двухпортовых дифференциальных измерений.
• Полный тракт калибруется механическим комплектом 85065A на 0,5 мм.

Ключевые параметры:

• Максимальная частота: 250 ГГц
• Тестовый порт: Усиленный коаксиальный 0,5 мм, штекер
• Управление: PNA/PNA-X и P9500A по USB
• Конфигурация: Поддерживается многопортовая широкополосная система
• Измеряемые параметры: Широкополосные S-параметры
• Форм-фактор: Компактный настольный модуль
• Калибровка: Совместим с комплектом 85065A
• Применение: Субтерагерцовые компоненты, 6G, высокоскоростные интерфейсы
