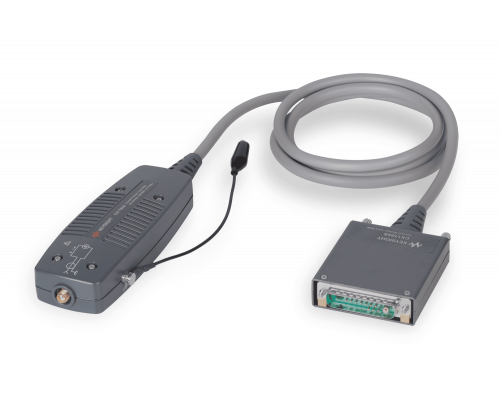

Keysight CX1103A — Низкосторонний датчик тока 200 МГц

Keysight CX1103A - Низкосторонний датчик тока 200 МГц.

Измерительный датчик семейства CX1100 для анализаторов формы сигнала тока CX3300. Предназначен для динамических измерений тока или напряжения с параметрами, оптимизированными под конкретный способ подключения и диапазон сигналов.

Особенности модели:

• Низкосторонняя схема измерения сочетает полосу до 200 МГц с чувствительностью, рассчитанной на очень малые токи.
• Регулируемое смещение помогает убрать постоянную составляющую и увеличить детализацию динамических изменений.

Ключевые параметры:

• Максимальная полоса: 200 МГц
• Максимальный ток: 20 мА
• Минимальный уровень: около 100 пА
• Схема подключения: низкая сторона; внешний проводник SMA связан с общим проводом
• Входное сопротивление: 4 Ом тип. или 50 Ом тип.
• Особенность: регулируемое смещение для компенсации постоянного тока
• Разъем: SMA

Технические характеристики
