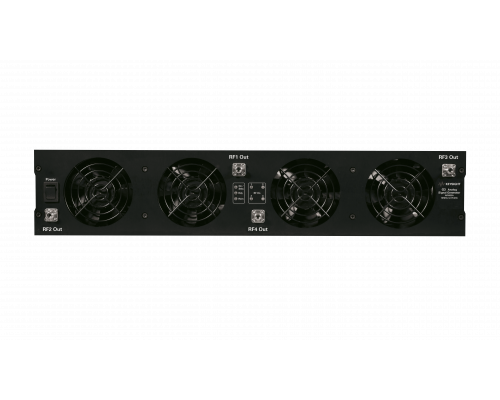

Keysight AP5022A XG5 — аналоговый генератор сигналов до 54 ГГц
Keysight AP5022A XG5 - аналоговый генератор сигналов до 54 ГГц.
Аналоговый генератор RF/СВЧ-сигналов для характеризации компонентов и приёмников, замещения гетеродинов и построения автоматизированных тестовых систем. Сочетание спектральной чистоты, выходной мощности и скорости перестройки делает серию полезной в лабораторных, производственных и многоканальных задачах.
Особенности модели:
- Генератор сочетает низкий фазовый шум, высокий выходной уровень и быстрое переключение частоты для точных RF/СВЧ-испытаний.
- Поддерживаются аналоговые виды модуляции, включая AM, FM, PM и импульсную модуляцию.
- LAN/USB и программное управление позволяют использовать прибор как настольный источник или элемент автоматизированного стенда.
- Фазово-когерентная архитектура упрощает построение синхронизированных многоканальных тестов и многопортовых измерений.
Ключевые параметры:
- Класс: XG5
- Диапазон частот: 9 кГц - 12,75/20/40/54 ГГц
- Максимальная частота: 54 ГГц
- Количество выходов: 4
- Выходная мощность @ 1 ГГц: +17 dBm
- Фазовый шум @ 1 ГГц, 20 кГц offset: -145 dBc/Гц
- Гармоники @ 1 ГГц: -55 dBc
- Скорость переключения: 15 мкс
Технические характеристики
| Характеристика | Значение |
|---|---|
| Класс | XG5 |
| Диапазон частот | 9 кГц – 12,75/20/40/54 ГГц |
| Максимальная частота | 54 ГГц |
| Количество выходов | 4 |
| Выходная мощность @ 1 ГГц | +17 dBm |
| Фазовый шум @ 1 ГГц, 20 кГц offset | -145 dBc/Гц |
| Гармоники @ 1 ГГц | -55 dBc |
| Скорость переключения | 15 мкс |
| Модуляция | AM, FM, PM, импульсная; дополнительные режимы зависят от модели |
| Управление | LAN/USB; GPIB/SCPI в зависимости от конфигурации |
| Фазово-когерентная архитектура | Да |
| Многоканальная конфигурация | до 4 каналов |
Технические характеристики
Диапазон частот
9 кГц – 12,75/20/40/54 ГГц
Количество каналов
4
Выходная мощность
+17 dBm
Переключение частоты
15 мкс
Однополосный фазовый шум (типовой при отстройке 20 кГц)
-145 dBc/Гц
Уровень гармоник на частоте 1 ГГц
-55 dBc
Виды модуляции
AM, FM, PM, импульсная; дополнительные режимы зависят от модели
Интерфейсы
LAN/USB; GPIB/SCPI в зависимости от конфигурации
