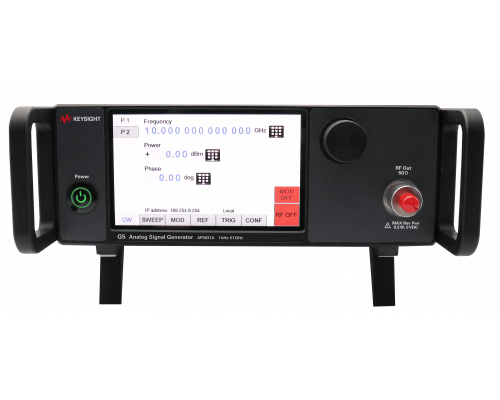

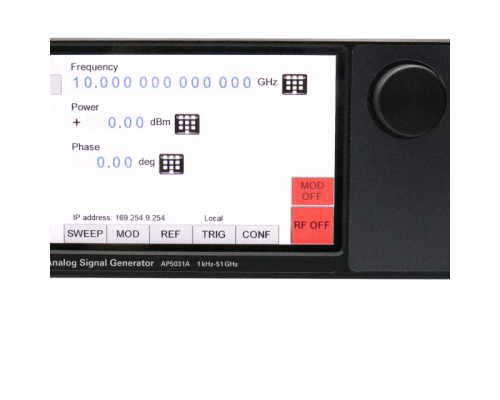

Keysight AP5031A XG6 — аналоговый генератор сигналов до 51 ГГц
Keysight AP5031A XG6 - аналоговый генератор сигналов до 51 ГГц.
Аналоговый генератор RF/СВЧ-сигналов для характеризации компонентов и приёмников, замещения гетеродинов и построения автоматизированных тестовых систем. Сочетание спектральной чистоты, выходной мощности и скорости перестройки делает серию полезной в лабораторных, производственных и многоканальных задачах.
Особенности модели:
- Генератор сочетает низкий фазовый шум, высокий выходной уровень и быстрое переключение частоты для точных RF/СВЧ-испытаний.
- Поддерживаются аналоговые виды модуляции, включая AM, FM, PM и импульсную модуляцию.
- LAN/USB и программное управление позволяют использовать прибор как настольный источник или элемент автоматизированного стенда.
- Фазово-когерентная архитектура упрощает построение синхронизированных многоканальных тестов и многопортовых измерений.
- Для XG6 характерны очень низкий фазовый шум, высокая спектральная чистота и сверхбыстрое переключение, а также высокостабильная опора OCXO.
Ключевые параметры:
- Класс: XG6
- Диапазон частот: 1 кГц - 12,75/20/40/51 ГГц
- Максимальная частота: 51 ГГц
- Количество выходов: 1
- Выходная мощность @ 1 ГГц: +18 dBm
- Фазовый шум @ 1 ГГц, 20 кГц offset: -150 dBc/Гц
- Гармоники @ 1 ГГц: -60 dBc
- Скорость переключения: 3 мкс
Технические характеристики
| Характеристика | Значение |
|---|---|
| Класс | XG6 |
| Диапазон частот | 1 кГц – 12,75/20/40/51 ГГц |
| Максимальная частота | 51 ГГц |
| Количество выходов | 1 |
| Выходная мощность @ 1 ГГц | +18 dBm |
| Фазовый шум @ 1 ГГц, 20 кГц offset | -150 dBc/Гц |
| Гармоники @ 1 ГГц | -60 dBc |
| Скорость переключения | 3 мкс |
| Модуляция | AM, FM, PM, импульсная; дополнительные режимы зависят от модели |
| Управление | LAN/USB; GPIB/SCPI в зависимости от конфигурации |
| Фазово-когерентная архитектура | Да |
Технические характеристики
Диапазон частот
1 кГц – 12,75/20/40/51 ГГц
Количество каналов
1
Выходная мощность
+18 dBm
Переключение частоты
3 мкс
Однополосный фазовый шум (типовой при отстройке 20 кГц)
-150 dBc/Гц
Уровень гармоник на частоте 1 ГГц
-60 dBc
Виды модуляции
AM, FM, PM, импульсная; дополнительные режимы зависят от модели
Интерфейсы
LAN/USB; GPIB/SCPI в зависимости от конфигурации
