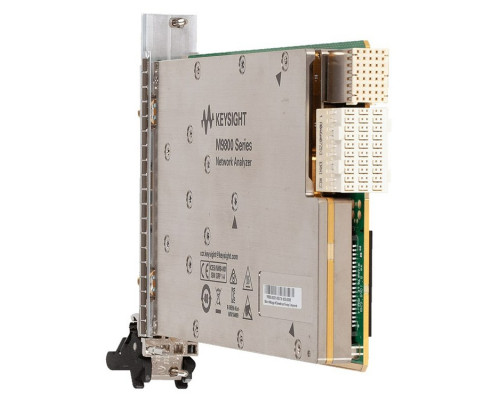

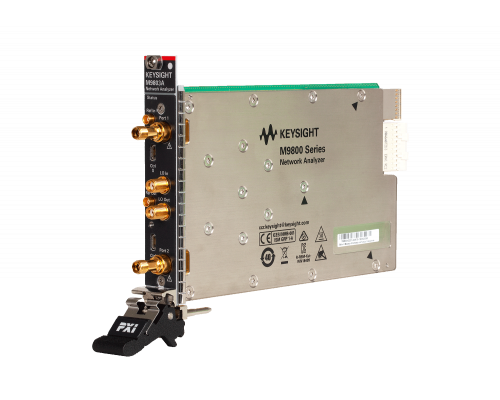

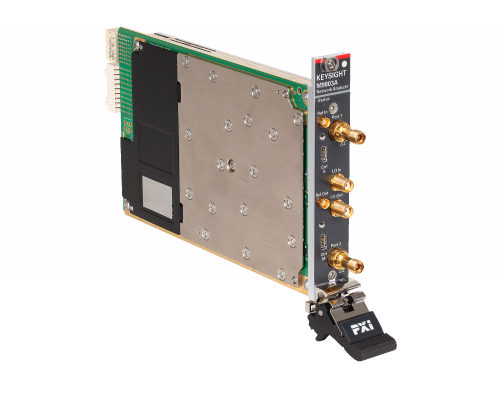

Keysight M9803A — модульный векторный анализатор цепей PXIe до 14 ГГц
Keysight M9803A - модульный векторный анализатор цепей PXIe до 14 ГГц.
Модульный векторный анализатор цепей PXIe для S-параметрических, балансных и многопортовых измерений в автоматизированных RF/СВЧ-системах. PXIe-формат упрощает построение компактных многоканальных стендов и позволяет масштабировать число портов.
Особенности модели:
- Каждый модуль представляет собой полноценный двухпортовый VNA и использует единый интерфейс программного обеспечения Keysight VNA.
- Несколько модулей можно каскадировать для построения многопортовой системы с числом портов до 34.
- N-port correction повышает точность многопортовых измерений после калибровки.
- Поддержка электронных модулей ECal ускоряет и упрощает калибровку сложных систем.
- PXIe-формат удобен для синхронизации с другими модульными приборами и автоматизации производственных испытаний.
Ключевые параметры:
- Частотный диапазон: 9 кГц - 14 ГГц
- Встроенные измерительные порты: 2
- Форм-фактор: PXIe, модульный
- Динамический диапазон: до 140 дБ, в зависимости от частоты и настройки
- Скорость развертки: до 2 мс для 201 точки
- Максимальная выходная мощность: 10 дБм
- Температурная стабильность: 0,005 дБ/°C, тип.
- Шум трассы: 0,0015 дБ RMS
Технические характеристики
| Характеристика | Значение |
|---|---|
| Частотный диапазон | 9 кГц – 14 ГГц |
| Встроенные измерительные порты | 2 |
| Форм-фактор | PXIe, модульный |
| Динамический диапазон | до 140 дБ, в зависимости от частоты и настройки |
| Скорость развертки | до 2 мс для 201 точки |
| Тип измерений | S-параметры, балансные измерения, целостность сигналов |
| Многопортовые системы | каскадирование нескольких модулей с N-port correction |
| Калибровка | совместимость с электронными модулями ECal Keysight |
| Управление | ПО Keysight VNA, SCPI, автоматизация в PXIe-системе |
| Максимальная выходная мощность | 10 дБм |
| Температурная стабильность | 0,005 дБ/°C, тип. |
| Шум трассы | 0,0015 дБ RMS |
Технические характеристики
Диапазон частот
9 кГц – 14 ГГц
Измеряемые параметры
S-параметры, балансные измерения, целостность сигналов
Количество встроенных портов
2
Динамический диапазон
до 140 дБ, в зависимости от частоты и настройки
Формат
PXIe, модульный
Скорость свипирования
до 2 мс для 201 точки
Подключение модулей EСal
совместимость с электронными модулями ECal Keysight
Интерфейсы дистанционного управления
ПО Keysight VNA, SCPI, автоматизация в PXIe-системе
