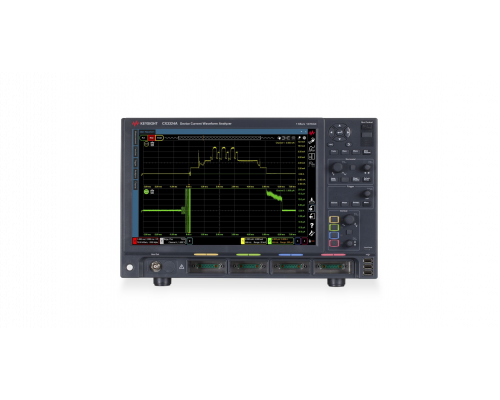

Keysight CX3324A — четырехканальный анализатор формы сигнала тока

Keysight CX3324A - четырехканальный анализатор формы сигнала тока.

Анализатор формы сигнала тока CX3300, объединяющий высокую скорость осциллографа, чувствительность прецизионного измерителя и длительную регистрацию данных. Предназначен для характеризации токов питания, поиска коротких выбросов и анализа энергопотребления устройств IoT, мобильной, автомобильной и медицинской электроники.

Особенности модели:

• CX3300 объединяет возможности осциллографа, прецизионного измерителя и регистратора данных в одной платформе для анализа динамического потребления.
• 14-/16-битное измерение и низкий собственный шум позволяют видеть как быстрые импульсы тока, так и малые токи режимов ожидания.
• Длительная запись может использоваться для анализа поведения устройства на временных интервалах до десятков часов.
• Автоматический профиль тока и мощности, гистограмма, CCDF и FFT ускоряют поиск причин нестабильного энергопотребления.
• Anomalous Waveform Analytics использует встроенный машинный анализ для поиска редких аномалий в больших объёмах повторяющихся данных.

Ключевые параметры:

• Аналоговые каналы: 4
• Цифровые каналы: 8 с опцией CX1152A
• Максимальная частота дискретизации: 1 Гвыб/с
• Полоса пропускания: 50, 100 или 200 МГц
• Разрешение АЦП: 14 или 16 бит
• Глубина памяти: 4, 16, 64 или 256 млн точек/канал
• Дисплей: 14,1 дюйма, WXGA, емкостный сенсорный
• Анализ: Anywhere Zoom, профилировщик тока/мощности, гистограмма, CCDF, FFT

Технические характеристики
