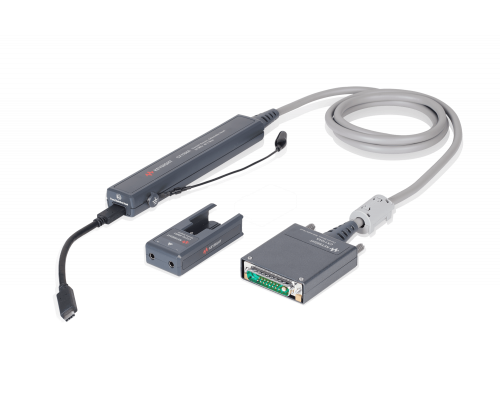

Keysight CX1104A — Датчик тока со сменными калиброванными шунтами
Keysight CX1104A - Датчик тока со сменными калиброванными шунтами.
Измерительный датчик семейства CX1100 для анализаторов формы сигнала тока CX3300. Предназначен для динамических измерений тока или напряжения с параметрами, оптимизированными под конкретный способ подключения и диапазон сигналов.
Особенности модели:
- Сменные калиброванные шунтовые головки позволяют выбирать сопротивление под требуемый диапазон тока и допустимое падение напряжения.
- Плоская частотная характеристика удобна для динамических измерений, где токовые клещи могут иметь ограничения по частоте.
Ключевые параметры:
- Диапазон измеряемого тока: 1 мкА-15 А
- Максимальная полоса: 20 МГц
- Синфазное напряжение: до ±40 В
- Сопротивление головок: 5,5 мОм-1 Ом
- Количество головок: 6 вариантов: CX1211A-CX1216A
- Частотная характеристика: плоская, без обычного для токовых клещей снижения допустимого тока
- Комплектный адаптер: банановый адаптер
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диапазон измеряемого тока | 1 мкА–15 А |
| Максимальная полоса | 20 МГц |
| Синфазное напряжение | до ±40 В |
| Сопротивление головок | 5,5 мОм–1 Ом |
| Количество головок | 6 вариантов: CX1211A–CX1216A |
| Частотная характеристика | плоская, без обычного для токовых клещей снижения допустимого тока |
| Комплектный адаптер | банановый адаптер |
Технические характеристики
Измерение силы тока
1 мкА–15 А
Полоса пропускания (ПП)
20 МГц
