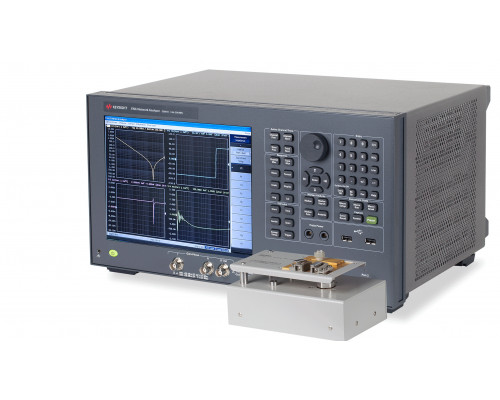

ВЧ-aнализатор цепей серии ENA (E5061B)

Опции анализатора цепей ВЧ-диапазона

– Диапазон частот от 100 кГц до 1,5 ГГц/3 ГГц

– Измерительные блоки передачи/отражения и S-параметров

– Системный импеданс 50 Ом или 75 Ом

Опции анализатора цепей НЧ/ВЧ-диапазона

– Диапазон частот от 5 Гц до 500 МГц/1,5 ГГц/3 ГГц

– Измерительный блок S-параметров с системным импедансом 50 Ом

– Порт измерения амплитудно-фазовых характеристик (от 5 Гц до 30 МГц, 1 МОм/50 Ом)

– Встроенный источник напряжения смещения постоянного тока (до ±40 В)

– Функция анализа импеданса (опция 005)

– Широкий динамический диапазон

– Компактный корпус глубиной 254 мм, не занимающий много места

Анализатор цепей общего назначения с максимальными возможностями

Анализатор цепей E5061B обеспечивает базовые возможности по измерению S-параметров и позволяет измерять резонансную частоту устройств радиочастотной идентификации без их демонтажа.

Опции анализатора цепей ВЧ-диапазона

Опции анализатора цепей E5061B ВЧ-диапазона являются преемниками анализаторов цепей E5061/62A и обеспечивают высокоэффективный анализ цепей при испытаниях ВЧ-компонентов, включая фильтры/ антенны базовых станций сотовой связи, МРТ-катушки, устройства систем радиочастотной идентификации и компоненты кабельного телевидения. Широкий выбор опций измерительных блоков позволяет пользователю выбрать наилучшую конфигурацию, которая соответствует его требованиям к испытаниям и возможностям бюджета. Возможность апгрейда прибора позволяет расширить диапазон частот или заменить измерительный блок передачи/отражения на измерительный блок S-параметров. Широкая полоса ПЧ (до 300 кГц) и высокие аналоговые характеристики позволяют проводить измерения при оценке параметров многих типов ВЧ-компонентов с высокой скоростью. Расширение диапазона частот вниз до 100 кГц позволяет тестировать низкочастотные компоненты, такие как преобразователи LAN и автомобильные антенны.

– Уровень мощности источника: от –45 до 10 дБм (от 300 кГц до 1,5/3 ГГц); от –45 до 5 дБм (от 100 до 300 кГц)

– Динамический диапазон: > 120 дБ (от 1 МГц до 1,5/3 ГГц, полоса ПЧ = 10 Гц)

– Уровень зашумленности графика: 0,005 дБ СКЗ

– Функции свипирования: линейное/логарифмическое свипирование по частоте, сегментированное свипирование, свипирование по мощности

Опции анализатора цепей НЧ/ВЧ-диапазона

Опции НЧ/ВЧ-диапазона E5061B--3L3/3L4/3L5 представляет собой законченное техническое решение для измерения параметров НЧ-цепей, которое использует два типа измерительных портов. Встроенный измерительный блок S-параметров обеспечивает свипирование по частоте от 5 Гц до 500 МГц/1,5 ГГц/3 ГГц и имеет превосходный динамический диапазон. Порт для измерения амплитудно-фазовых характеристик обеспечивает прямой доступ к приёмнику для НЧ-измерений от 5 Гц до 30 МГц. Входной импеданс может переключаться между значениями 50 Ом и 1 МОм. Встроенные входы с импедансом 1 МОм позволяют проводить с помощью пробников внутрисхемные измерения схем усилителей и контуров управления преобразователей постоянного тока.

Микропрограммная опция анализа импеданса E5061B-3L5 позволяет использовать анализатор цепей с опциями E5061B-3L3/3L4/3L5 в качестве анализатора импеданса при оценке параметров электронных компонентов. Опция E5061B-005 выполняет базовые функции анализа импеданса, включая компенсацию (исключение цепей) устройства подключения и анализ эквивалентных схем.

Кроме того, можно проводить измерения со смещением по постоянному току, используя встроенный источник напряжения смещения постоянного тока, включённый в состав опций E5061B-3L3/3L4/3L5.

Свипирующий источник напряжения смещения постоянного тока (опции E5061B-3L3/3L4/3L5)

Для измерений на порте S-параметров встроенный источник напряжения смещения постоянного тока может подавать через порт LF OUT только напряжение смещения постоянного тока (до ±40 В), в то время как через порты 1 и 2 - испытательный сигнал переменного тока. Выходной импеданс порта LF OUT равен 50 Ом. Эта функция очень полезна для оценки параметров устройств, настраиваемых напряжением, которые имеют отдельные входы подачи напряжения смещения постоянного тока, например, МЭМС-резонаторы, усилители с изменяемым коэффициентом усиления для ультразвуковых систем, медицинских/аналитических систем, настраиваемых антенн и так далее
