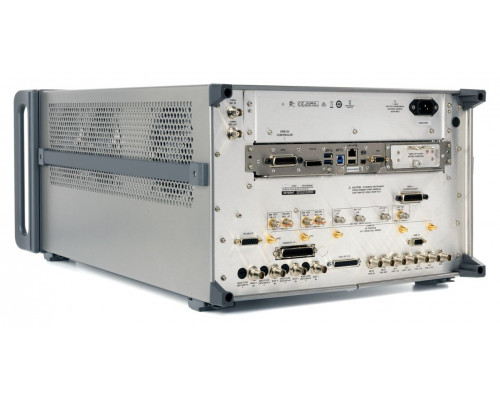

СВЧ-анализаторы цепей серии PNA-X (N5249B, N5241B, N5242B, N5244B, N5245B, N5247B, N5264B)

СВЧ-анализаторы цепей серии PNA-X

– Диапазон частот от 900 Гц/10 МГц до 8,5/13,5/26,5/43,5/50/67 ГГц

– Два или четыре измерительных порта

– Два внутренних источника, упрощающие измерение параметров смесителей

– Широкий динамический диапазон (130 дБ на 24 ГГц)

– Низкая зашумленность графиков (0,0006 дБ на 22 ГГц при полосе ПЧ 1 кГц)

– Высокий уровень выходной мощности (+16 дБм на 24 ГГц)

– Низкий уровень гармоник (–60 дБн на 24 ГГц)

– Различные виды калибровки и широкий выбор модулей электронной калибровки EСal

– Точные измерения потерь преобразования и абсолютного ГВЗ при помощи патентованного метода векторной калибровки измерения параметров смесителей от компании Keysight

– Обычные (относительно корпуса) и балансные измерения

– 32 измерительных канала, до 20001 точки в каждом графике

– Совместимость с открытой ОС Windows® XP, шесть портов USB, порты LAN и GPIB

PNA-X - анализаторы цепей СВЧ-диапазона с самыми высокими характеристиками

Самые высокие в отрасли характеристики и архитектура, обладающая высокой степенью интеграции и возможностями конфигурирования, превращают анализаторы цепей PNA-X в идеальное техническое решение для испытаний активных устройств.

Высококачественные синтезаторы

– От 900 Гц/10 МГц до до 8,5/13,5/26,5/43,5/50/67 ГГц

– Второй внутренний источник для измерения интермодуляционных искажений, S22 в горячем (рабочем) режиме и измерений с высокой скоростью свипирования сигнала гетеродина

– Высокая выходная мощность и широкий диапазон свипирования по мощности для измерения параметров усилителей

– Низкий уровень гармонических искажений стимулирующего сигнала для точных измерений гармонических и интермодуляционных искажений

Чувствительные и линейные приемники

– Увеличенный уровень точки компрессии приёмника для расширения динамического диапазона

– Высокая чувствительность для измерения S-параметров в импульсном режиме

Дружественный интерфейс пользователя

– Большой 10,4-дюймовый дисплей с функцией сенсорного экрана

– Маркеры, буксируемые мышью, и функция масштабирования

Исключительная гибкость

– Встроенное устройство суммирования сигналов для удобства измерения интермодуляционных искажений и S22 в рабочем режиме

– Упрощение измерений в импульсных режимах за счет использования внутренних импульсных модуляторов и импульсных генераторов

– Гибкая маршрутизация сигналов через внутренние переключатели для добавления внешних фильтров, предусилителей и дополнительной контрольно-измерительной аппаратуры

– Опция измерения коэффициента шума расширяет набор измерений, доступных при одном подключении, и обеспечивает наивысшую точность в отрасли

– Перемычки на передней панели для прямого доступа к направленным ответвителям и приемникам измерительных портов

– Аттенюаторы источника и приемника с шагом перестройки 5 дБ для оптимизации условий измерения

– Встроенные втулки подачи смещения по постоянному току для упрощения измерения усилителей

– Три набора линий запуска для сложных испытательных систем

Инновационные приложения

Простые, быстрые и точные измерения параметров радиоимпульсов (S93025A/S93026A, опции 021, 022)

– Используется метод широкополосного детектирования (при длительности импульсов до 200 нс и временном разрешении до 50 нс) или метод узкополосного детектирования (при длительности импульсов до 20 нс и временном разрешении до 10 нс)

Быстрые и точные измерения коэффициента шума (S93026B/A, опция 029)

– Использование передовых методов коррекции ошибок

– Сверхбыстрые измерения параметров шума при использовании с автоматическими тюнерами компании Maury Microwave, позволяющими повысить скорость измерения от 200 до 300 раз

Быстрые и точные измерения зависимости компрессии коэффициента усиления от частоты для усилителей и преобразователей частоты (S93086B/A)

– Быстрые и удобные измерения с использованием режима интеллектуального (SMART) свипирования

– Полное определение характеристик устройства с помощью одного из вариантов двумерного (2D) свипирования: свипирование по мощности при каждом значении частоты или свипирование по частоте при каждом значении уровня мощности

Быстрые измерения интермодуляционных искажений с помощью двухтонального сигнала и простой установки (S93087B/A)

– Быстрые измерения интермодуляционных искажений усилителей и преобразователей частоты с использованием внутреннего устройства суммирования сигналов и двух внутренних источников сигналов

Точное измерение характеристик смесителей и преобразователей частоты (S93082B/A, S93083B/A, S93084B/A)

– Высокая точность измерений за счёт использования двух патентованных методов: скалярных измерений параметров смесителей/ преобразователей частоты (SMC), а также скалярных и векторных измерений параметров смесителей/преобразователей частоты (VMC)

– Возможность измерения преобразователей частоты со встроенным гетеродином без доступа к внутреннму опорному сигналу

Быстродействующий многоканальный анализ спектра для определения параметров компонентов (S93090xB/A, S93093B/A, S93094B/A)

– Верхняя граница диапазона частот анализатора спектра определяется либо установленной лицензией (одной из опций S93090xB/A, S93093B/A, S93094B/A), либо конечной частотой прибора, либо конфигурацией системы миллиметрового диапазона

Управление относительной амплитудой и фазой между двумя источниками для активного управления выходной нагрузкой (S93088B/A)

– Управление вторым источником для электронной настройки коэффициента отражения на выходе усилителя

– Высокая скорость настройки и полное отражение

– Коррекция согласования для точного управления амплитудой и фазой

Измерения параметров дифференциальных и квадратурных (I/Q) устройств (S93089B/A)

– Обеспечивает точное управление фазой внутренних и внешних источников сигналов, исключая необходимость использования гибридных ответвителей и симметрирующих трансформаторов

Тестирование дифференциальных усилителей в реальных условиях эксплуатации (S93460B/A)

– Создание сигналов стимулов в реальном дифференциальном или реальном несимметричном режиме, откорректированных с учетом рассогласования, что позволяет точно измерить характеристики балансных устройств в реальных условиях работы

Мощное, быстрое и точное автоматическое исключение влияния оснастки (функция AFR) (S93007B/A)

– Приложение включает мастер приложения, который руководит пользователем в процессе определения параметров тестовой оснастки и удаления их из результатов измерения

Использование PNA-X на частотах миллиметрового диапазона

– Измерения S-параметров на частотах до 1,5 ТГц за один цикл свипирования с полным управлением уровнем мощности, используя PNA-X и модули расширения миллиметровового диапазона

Измерение характеристик нелинейных компонентов и X-параметров в диапазоне от 10 МГц до 67 ГГц (S94510/514/518/520/521/522B/A)

– Определение характеристик нелинейных компонентов

– Определение Х-параметров для нелинейных цепей

– Нелинейный анализ цепей в импульсном режиме

– Х-параметры при измерениях с произвольным импедансом нагрузки

Быстрая и точная ВЧ-подсистема для измерения параметров антенн

– При разработке системы можно выбрать стандартный анализатор цепей PNA-X или недорогой специализированный измерительный приёмник N5264B, созданный на базе аппаратных средств PNA-X

Эксперт по устройствам и приложение S94601B DMX (Эксперт по измерительным устройствам)

– Помогает пользователям настроить измерения автоматически на основе выбранного испытываемого устройства.

Эксперт по устройствам, включенные базовое программное обеспечение PNA, предоставляет три типа испытываемых устройств: малошумный усилитель, микшер и полосовой фильтр. S94601B DMX предоставляет намного больше типов испытываемых устройств, чем встроенный Эксперт по устройствам. После выбора испытываемого устройства, перечисляются измерения и параметры, настраиваемые в шаблоне. Пользователь могут изменять измерения и параметры, используя S94601B DMX или редактор шаблонов DMX.

– Помогает пользователям в последовательной настройке параметров измерений на протяжении всего процесса проектирования и тестирования с использованием общего шаблона.

– Позволяет пользователям создавать индивидуальные шаблоны для своих измерительных нужд.

– Предоставляет интеллектуальные алгоритмы, оптимизирующие настройки измерений на основе ограничений характеристик прибора и испытываемого устройства, защищая как испытываемое устройство, так и прибор

Приложение S96402B DMX Ассистент по пределам

– Позволяет пользователям получать данные из PNA или файла данных в формате csv, s2p или prn и легко создавать маски пределов для сложных предельных условий испытаний с интуитивно понятным и удобным графическим интерфейсом для производственных тестовых приложений

Основные технические характеристики
