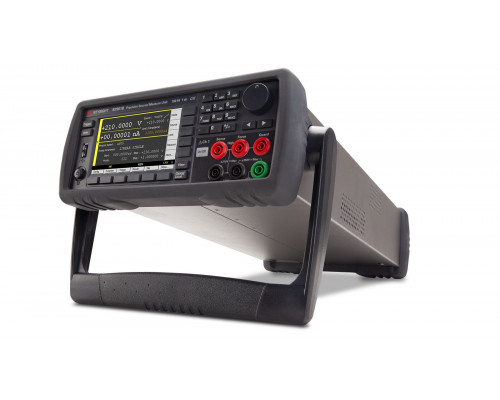

Компактные прецизионные параметрические анализаторы серии B2900A/B/BL

– Встроенные функции прецизионного 4-квадрантного источника напряжения/силы тока и измерителя для обеспечения удобства и точности измерений вольт-амперных (IV) характеристик

– Широкие диапазоны измерения: ±210 В, ±3 A (в режиме постоянного тока), ±10,5 A (в импульсном режиме)

– Минимальное разрешение измерителя и источника: до 10 фA/100 нВ (6,5 разрядов)

– 4,3-дюймовый цветной ЖК дисплей поддерживает как графический, так и числовой режим отображения

– Генератор сигналов произвольной формы с высоким разрешением и функции свипирования по списку (минимальный интервал 10 мкс)

– Высокая скорость преобразования в цифровую форму (максимальная частота дискретизации 100 000 выб/с)

– Бесплатно предоставляемое прикладное программное обеспечение для облегчения управления прибором от ПК: BenchVue, графический web-интерфейс, B2900 Quick I/V Measurement, EasyEXPERT group+

– Драйверы IVI-COM и язык программирования SCPI для поддержки общепринятого набора команд управления SMU для обеспечения совместимости на базовом уровне

– Соответствие классу С стандарта LXI

– Интерфейсы: USB 2.0, GPIB, LAN и цифровой ввод-вывод

Серия B2900A/B/BL прецизионных параметрических анализаторов компании Keysight представляет собой ряд компактных и экономически эффективных настольных устройств источников/измерителей (SMU) с функциями вывода и измерения как напряжения, так и силы тока. Устройство источника/измерителя (SMU) объединяет в одном приборе функции источника тока, источника напряжения, измерителя силы тока и напряжения с возможностью удобного переключения между этими различными функциями.

Устройства источников/измерителей (SMU) серии B2900A/B/BL обеспечивают наилучшие в своём классе рабочие характеристики при меньшей стоимости. Они обеспечивают широкий диапазон источников напряжения (210 В) и силы тока (3 A в режиме постоянного тока и 10,5 A - в импульсном), превосходные точностные параметры (минимальное разрешение 10 фA/100 нВ для источника и измерителя), а также высокую скорость измерений. Они также поддерживают функцию генерации сигналов произвольной формы. В дополнение к этому, SMU серии B2900A/B/BL имеют более совершенный графический интерфейс пользователя (GUI) c различными режимами отображения, которые значительно увеличивают производительность при испытаниях, отладке и измерении параметров устройств.

Разносторонние интегрированные функции источников и измерителей SMU серии B2900A/B/BL компании Keysight делают их идеальным выбором при испытаниях полупроводниковых устройств, активных и пассивных компонентов и множества других устройств и материалов. Серия B2900A/B/BL имеет широкий диапазон применения: от использования при проведении НИОКР и в процессе обучения до разработки, испытаний и производства промышленных изделий. Более того, они могут одинаково хорошо работать как в составе системы, так и при использовании в качестве автономного прибора.

Cерия B2900A/B/BL компании Keysight состоит из шести моделей: B2901BL, B2910BL, B2901A/B, B2902A/B, B2911A/B и B2912A/B, которые отличаются набором доступных функций (число отображаемых разрядов, разрешение при измерении, минимальный интервал запуска, поддерживаемые режимы отображения и т.д.), а также числом каналов источников/измерителей (один или два), которые они содержат. Это позволяет пользователю выбрать именно то соотношение цены и технических характеристик, которое соответствует его потребностям испытаний.

Интуитивно-понятный интерфейс пользователя на базе 4,3-дюймового цветного ЖК-дисплея поддерживает отображение информации в числовом или графическом виде, используя режимы: одно- и двухканальный, графический, прокрутки. Позволяя легко и быстро проводить множество измерений и просматривать их результаты на цветном дисплее, SMU серии B2900A/B/BL компании Keysight выполняют испытания, отладку и измерение параметров устройств в диалоговом режиме с более высокой скоростью, чем традиционные SMU.

В составе систем SMU серии B2900A/B/BL обеспечивают превосходную точность и повторяемость измерений и самую высокую в своём классе производительность. Эти устройства выполняют пересылку данных в ПК со скоростью до 12 500 отсчётов/с (максимальная скорость считывания в режиме свипирования по шине GPIB), что в два раза превышает скорость считывания SMU других производителей.

Измерение вольт-амперных характеристик (IV) может оказаться сложным и затруднительным процессом при использовании традиционных автономных измерительных приборов, таких как источники напряжения/ силы тока, измерители напряжения/силы тока, переключатели и генераторы сигналов произвольной формы. SMU интегрирует эти функции, а также многие другие, в одном компактном приборе.

Многие SMU компании Keysight, включая и устройства серии B2900A/B/BL, могут функционировать в качестве 4-квадрантного источника напряжения/силы тока, электронной нагрузки, измерителя напряжения/ силы тока, генератора импульсов или генератора сигналов произвольной формы. Такие возможности позволяют этим приборам выполнять большой набор измерений на постоянном токе (а также на переменном токе на низких частотах) без изменения конфигурации подключений и использования дополнительного оборудования. Они также имеют встроенные возможности свипирования, которые поддерживают все стандарные параметры свипирования, такие как линейный и логарифмический режимы, функции свипирования в одном или двух направлениях, операции свирования в режиме постоянного тока или импульсном режиме.

Анализаторы серии B2900A/B/BL имеют функции генерации сигналов произвольной формы и свипирования по списку. Модели B2901A/B позволяют создавать сигналы, содержащие до 100 000 точек (“ступеней“) для обеспечения максимальной гибкости. Модели B2901BL обеспечивают только до 10 000 точек. Пользователь может определять форму сигнала произвольной формы, используя знакомые форматы ввода данных, совместимые с программами электронных таблиц. Функции генерации сигналов произвольной формы и свипирования по списку особенно полезны при работе с устройствами, характеристики которых изменяются в зависимости от приложенного напряжения или тока.

Анализаторы серии B2900A/B/BL также поддерживают функцию измерения с высокой частотой дискретизации, которая обеспечивает захват и отображение низкочастотных переходных процессов. Модели B2901BL и B2910BL поддерживают максимальную частоту дискретизации 5 000 выб/с и 20 000 выб/с, соответственно; B2901A/B и B2902A/B - 50 000 выб/с, модели B2911A/B и B2912A/B - 100 000 выб/с.

Дистанционное управление параметрическими анализаторами серии B2900A/B/BL

Доступны следующие четыре варианта: ПО BenchVue, графический web-интерфейс B2900A/B/BL, ПО B2900 Quick IV Measurement и ПО EasyEXPERT group+. Они позволяют пользователю выбрать то решение, который лучше всего подходит для его задачи.

ПО BenchVue

ПО BenchVue позволяет управлять анализаторами серии B2900A/B/BL от ПК без программирования. Кроме того, поскольку ПО BenchVue поддерживает широкий круг измерительных приборов компании Keysight (осциллографы, мультиметры и т.д.), оно позволяет интегрировать вместе различные типы измерительных приборов.

Графический web-интерфейс

Анализаторы серии B2900A/B/BL имеют встроенный web-сервер, соответствующий стандарту LXI, который позволяет с помощью любого браузера с поддержкой Java (такого как Internet Explorer) управлять прибором по локальной сети. Графический web-интерфейс поддерживает все основные функции измерений прибора. Поскольку никакого специального ПО в этом случае не требуется, это позволяет без промедления провести быстрые измерения.

ПО B2900 Quick I/V Measurement

ПО B2900 Quick I/V Measurement позволяет быстро настроить и провести измерения с помощью ПК на базе Windows. Дружественный графический интерфейс пользователя (GUI) этого ПО работает со всеми интерфейсами (LAN, USB и GPIB) анализаторов серии B2900A/B/BL и позволяет контролировать до 4 каналов SMU в любой конфигурации, включающей как одноканальные, так и двухканальные модели.

ПО EasyEXPERTgroup+

ПО EasyEXPERT group+ обладает развитыми возможностями для параметрического анализа широкого круга устройств и материалов. Интуитивно понятный графический интерфейс пользователя (GUI), управляемый клавиатурой и мышью, облегчает решение традиционных задач при определении характеристик устройств, таких как настройка параметров и проведение измерения, анализ данных, обработка/защита данных и т. д. Обеспечивая возможность управления до 8 SMU (четыре анализатора с 2 каналами SMU), ПО EasyEXPERT group+ позволяет определять характеристики устройств, имеющих множество выводов.

Технические характеристики в режиме воспроизведения / измерения напряжения постоянного тока

Технические характеристики в режиме воспроизведения / измерения силы постоянного тока

Сравнение основных характеристик прецизионных параметрических анализаторов серии B2900A/B/BL
