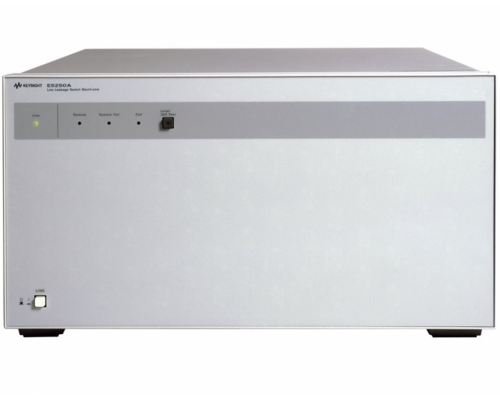

Базовый блок матричных коммутаторов с малыми токами утечки (E5250A)

– Поддерживаются два типа модулей: модули матричного коммутатора E5252A и модули мультиплексора E5255A

– Модули матричного коммутатора E5252A поддерживают экономичные технические решения по коммутации сигналов, не использующие схему подключения Кельвина

– Модули мультиплексора E5255A поддерживают долговременные испытания на надёжность рассредоточенных систем

– Программное обеспечение EasyEXPERT компании Keysight позволяет управлять модулями и автоматизировать установку переключателей, используя прикладные программы испытаний

– Обеспечивается разрешение при измерении силы тока 20 фА через переключатели при использовании модулей источников/ измерителей с высоким разрешением (HRSMU) анализаторов B1500A или E5270B, либо при использовании 4156C

– Полоса пропускания 10 МГц (–3 дБ) при использовании модулей E5252A

Базовый блок матричных коммутаторов с малыми токами утечки E5250A поддерживает измерения, не использующие схему подключения Кельвина, на четырёх источниках/измерителях (SMU) с шестью дополнительными входами мультиплексора для других потребностей. Помимо поддержки традиционных функций матричного коммутатора (модули E5252A), E5250A также поддерживает долговременные испытания на надёжность в предельных режимах (модули E5255A). Базовый блок E5250A может быть сконфигурирован с использованием от 1 до 4 модулей обоих типов. Для обеспечения разработки прикладных программ испытаний E5250A также поддерживает драйвер VXIplug&play.

Базовый блок E5250A и модули коммутации E5252A могут совместно использоваться для создания базового технического решения матричного коммутатора, не использующего схему подключения Кельвина.

Модуль коммутации E5252A имеет 6 триаксиальных входов, 4 входа с соединителями BNC и 6 внутренних трактов. Входы к внутренним рядам 5 и 6 состоят из мультиплексоров 3:1. Такая конфигурация обеспечивает экономичность технического решения без ухудшения основных характеристик измерения вольт-амперных (IV) и вольтфарадных (CV) характеристик. Свойства матричного коммутатора 10 x 12 для параметрических измерений общего назначения:

– Последовательное измерение множества испытуемых устройств

– Десять входов и 48 выходов обеспечивают гибкость и точность

– Два входа с малыми токами утечки и четыре стандартных входа для проведения измерений зависимости тока от напряжения (I-V)

– Два тракта измерения зависимости емкости от напряжения (C-V) с точной компенсацией емкости

– Два дополнительных входа для импульсных, дифференциальных и других видов измерений

Базовый блок E5250A поддерживает модули мультиплексоров E5255A для долговременных испытаний на надёжность в предельных режимах. Модуль мультиплексора имеет 24 выхода, организованных в группы по 8 выходов. Каждый модуль имеет вход многоуровневого смещения по постоянному току для каждой группы из 8 каналов, позволяя использовать для регулярных испытаний недорогие источники питания. Базовый блок E5250A поддерживает четыре таких модуля, обеспечивающих в итоге 96 выходов. Каждый канал может также иметь предохранительный резистор, выбираемый пользователем, для ограничения выброса тока после выхода устройства из строя или пробоя. Можно также объединять вместе до 4 базовых блоков E5250A и, используя модули E5255A, создавать системы, имеющие до 384 каналов. Используются кабели, устойчивые к воздействию широкого диапазона температур, пригодные для испытаний в камере.

Базовый блок E5250A поддерживает модули мультиплексоров E5255A для долговременных испытаний на надёжность в предельных режимах. Модуль мультиплексора имеет 24 выхода, организованных в группы по 8 выходов. Каждый модуль имеет вход многоуровневого смещения по постоянному току для каждой группы из 8 каналов, позволяя использовать для регулярных испытаний недорогие источники питания. Базовый блок E5250A поддерживает четыре таких модуля, обеспечивающих в итоге 96 выходов. Каждый канал может также иметь предохранительный резистор, выбираемый пользователем, для ограничения выброса тока после выхода устройства из строя или пробоя. Можно также объединять вместе до 4 базовых блоков E5250A и, используя модули E5255A, создавать системы, имеющие до 384 каналов. Используются кабели, устойчивые к воздействию широкого диапазона температур, пригодные для испытаний в камере.

Технические характеристики

 Характеристики матричного коммутатора (при использовании с базовым блоком)

Характеристики 24-канального мультиплексора (при использовании с базовым блоком)
