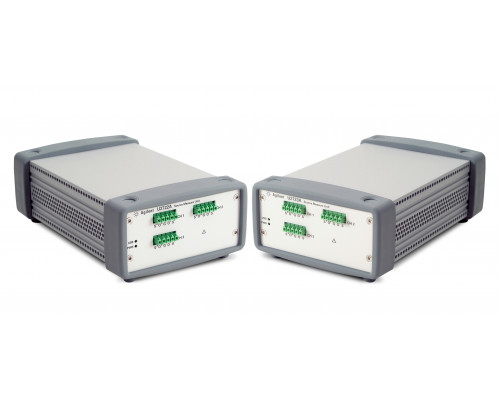

Устройство источника/измерителя с шиной USB (U2722A и U2723A)

– 3-канальное устройство источника/измерителя

– Четырехквадрантный режим работы (±20 В)

– Макс. выходной ток до 120 мА на канал

– Встроенные сценарии испытаний (поддержка трех каналов с когерентным источником и возможностями измерений) (U2723A)

– Поддержка прикладного приложения IV Curve в программном обеспечении Keysight Measurement Manager (U2723A)

– Более быстрое время нарастания/спада (U2723A)

– Чувствительность измерения до 100 пА с разрешением 16 бит

– Базовая погрешность 0,1%

– Возможность измерения токов низкого уровня в наноамперном диапазоне

– Возможность программирования/считывания напряжения и тока

– Совместимость со стандартами USBTMC 488.2 и USB 2.0

– Функция регистратора команд

– Cовместимость с широким набором сред разработки приложений (ADE)

– Возможность использования в качестве автономных устройств или модулей

– Поддержка SCPI и IVI-COM

Устройство источника/измерителя c шиной USB U2722A/U2723A

Устройство источника/измерителя с шиной USB представляет собой больше, чем только источник питания. Он имеет быстрое время реакции, обеспечивает программирование выходных значений тока и напряжения, а также их считывание с высокой точностью. U2722A и его расширенная версия U2723A способны работать в четырёхквадрантном режиме, действуя в качестве источника тока, а также в качестве нагрузки по току при обеих полярностях выходного напряжения. U2723A обладает дополнительными возможностями, такими как встроенные сценарии, упрощающие проведение автоматизированных испытаний, и более быстрое время нарастания, позволяющее увеличить производительность испытаний полупроводниковых компонентов при массовом производстве.

Запоминание списков команд и результатов (только для U2723A)

Устройство источника/измерителя с шиной USB обеспечивает встроенные сценарии испытаний, позволяющие предварительно определять конфигурации испытаний или просто повторять испытания, не тратя при этом слишком много времени на программирование. Каждый канал выделяет память для двух списков, каждый из которых способен содержать до 200 команд и результатов по отдельности. Таким образом, команды, запомненные в активной памяти, будут исполняться, а полученные результаты измерений автоматически запоминаться в буфере результатов.

Четырёхквадрантный режим с высокой чувствительностью и точностью измерений (U2722A/U2723A)

Модуль источника/измерителя (SMU) является универсальным устройством, которое позволяет выполнять свипирование и измерение из различных рабочих областей с помощью только одного устройства без дополнительных подключений. Четырёхквадрантный режим (±20 В) делает модуль хорошо приспособленным для широкого диапазона прикладных задач испытаний, включая измерение токов утечки, параметров фоточувствительных элементов, прямого/обратного напряжения, использование в качестве характериографа и многое другое. Помимо универсальности, модуль обладает высокой чувствительностью измерений с разрешением 16 бит и точностью.

Технические характеристики
