Анализаторы мощности IntegraVision серии PA2200A

Основные данные

– Анализ параметров электрической мощности и качества электропитания

– Встроенный визуальный помощник с примерами подключения для облегчения процесса включения анализатора в измеряемые сети

– Анализ гармоник до 250-ого порядка в полосе до 30 кГц при помощи ДПФ (DFT)

– Анализ сигналов в частотной области в полосе до 2,5 МГц при помощи БПФ (FFT)

– Анализ КПД любых преобразователей мощности AC/DC, DC/DC, DC/AC, AC/AC

– Фазовая диаграмма

– Режим счетчика для интеграции измерения во времени

– Режим регистратора данных с последующей выгрузкой на USBнакопитель

– Анализ I2 t для корректного выбора защитных аппаратов

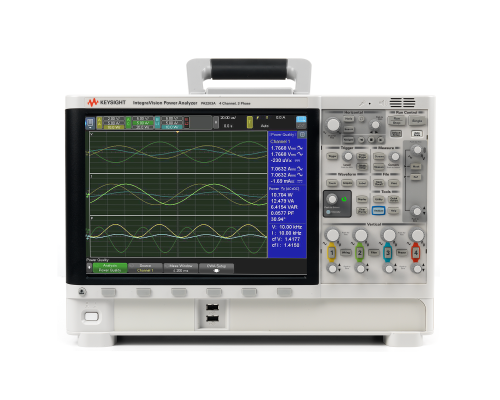

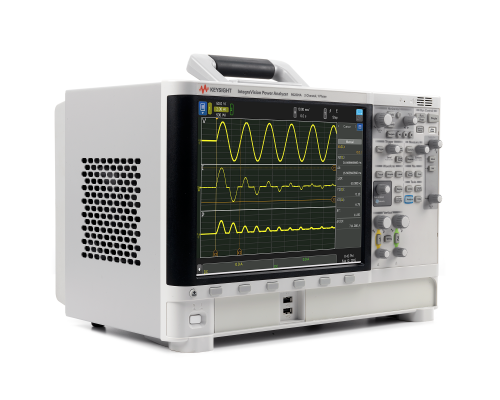

В анализаторе мощности Keysight PA2200A серии IntegraVision сочетаются точное измерение мощности и возможность осциллографического представления сигналов на сенсорном экране. Прибор обеспечивает визуальное представление динамичных сигналов, что позволяет наблюдать, измерять и контролировать характеристики разрабатываемых устройств. Благодаря способности создавать различные тестовые сценарии, наличию входов с гальванической развязкой и возможности их гибкой конфигурации в широких пределах анализатор мощности IntegraVision инженеры могут быстро, с высокой точностью и достоверностью выполнять работы по проектированию и аттестации электронных устройств. Прибор позволяет отображать переходные процессы, пусковой ток и изменение состояния благодаря быстродействующему дигитайзеру, который захватывает сигналы тока и напряжения в режиме реального времени. Кроме того, прибор обеспечивает возможность анализа потерь мощности во временной и частотной области с использованием вычислений на основе критерия Найквиста.

Входы напряжения и тока

– Подключение осуществляется через входы напряжения и тока, изолированные друг от друга и относительно земли, рассчитанные на напряжение до 1000 В, что позволяет упростить подключение без необходимости использовать дифференциальные пробники и без риска, присутствующего в приборах с общим заземлением.

– Измерение напряжений осуществляется через каналы с соединением через обычные изолированные штекеры 4 мм типа “банан”.

– Непосредственное измерение токов до 2 А и до 50 А с помощью встроенных токовых шунтов с полностью специфицированными и откалиброванными параметрами точности.

– Возможность измерения тока до 2 А и до 50 А во всех каналах, в отличие от других анализаторов мощности, в которых необходимо выбирать между входами с малым или большим значением тока.

– Возможность использования зажимных или других типов датчиков/ пробников тока, если требуется измерять ток более 50 А или необходима полоса пропускания при измерении тока более 100 кГц. Используйте свой стандартный датчик или любой измерительный преобразователь с максимальным выходным сигналом до 10 В. Внешнее измерение тока предусмотрено в каждом канале. Датчики подключаются через дифференциальный соединитель типа BNC. Анализатор мощности также поддерживает датчики тока моделей 1146B и 1147B, N2780B, N2781B, N2782B или N2783B компании Keysight.

– Трансформаторы тока на входах измерения 2 А и 50 А позволяют использовать собственный коэффициент пересчета тока для токовых сигналов.

Госреестр

– Анализаторы мощности серии PA2200 внесены в Государственный реестр средств измерений за номером 69625-17.
