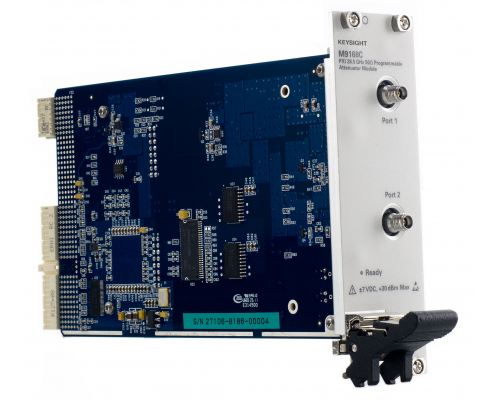

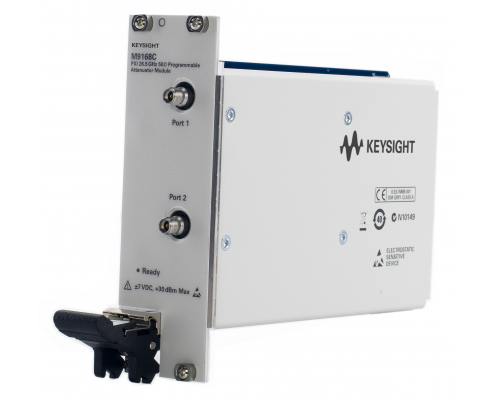

Модуль программируемого ступенчатого аттенюатора M9168C/E
M9168C/E - модуль программируемого ступенчатого аттенюатора в
формате PXI Hybrid, работающий в диапазоне частот от 0 до 26,5/50 ГГц
с гарантированной повторяемостью вносимых потерь не более 0,03
дБ для каждой секции в течение всего срока службы до 5 миллионов
циклов. Превосходная точность ослабления в широком температурном
диапазоне гарантирует точность измерений. M9168C/E - модуль
предварительного формирования сигнала, который улучшает точность
измерений и гибкость ВЧ/СВЧ испытательных систем в формате PXI.
Технические характеристики
Диапазон частот
От 0 до 26,5/50 ГГц
Разрешающая способность ослабления
1 дБ, с шагом 5 дБ и 10 дБ
Повторяемость вносимых потерь
< 0,03 дБ (гарант. значение)
Срок службы
5 миллионов циклов для каждой секции (гарант. значение)
Формат
PXI, 2 слота, 3U
Макс. входная мощность
1 Вт средняя; 50 Вт пик (10 мкс макс)
Макс. мощность отражённого сигнала
1 Вт средняя
50 Вт пик (10 мкс макс)
ВЧ-соединитель
3,5 мм (розетка)/2,4 мм (розетка)
