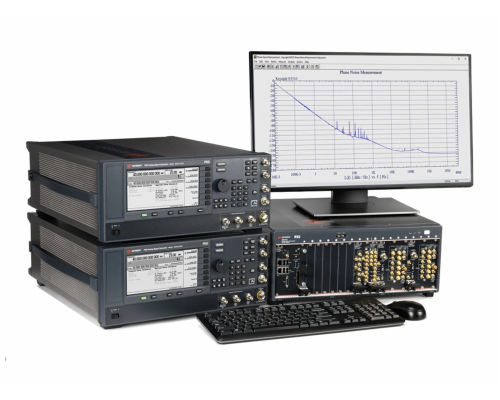

Система проверки фазового шума N5511A

Решение для измерения фазовых шумов N5511A

● Диапазон частот входного радиочастотного сигнала: от 50 кГц до 40 ГГц с использованием внутренних фазовых детекторов

● Использование внешних фазовых детекторов позволяет измерять сигналы миллиметрового диапазона с частотой выше 100 ГГц

● Широкий диапазон отстроек от несущей, от 0,01 Гц до 160 МГц

● Абсолютные и вносимые фазовые шумы с использованием метода фазового детектора как в одноканальной, так и в двухканальной конфигурации. Два канала позволяют использовать кросс-корреляцию для повышения чувствительности до “кТ”, минимального значения теплового фазового шума (-177 дБм)

● Измерение однопортовых устройств (ГУН, кварцевые генераторы, синтезаторы и т.д.) и двухпортовых устройств (усилители, преобразователи частоты, делители частоты и т.д.), как в непрерывном, так и в импульсном режиме

● Чувствительность лучше, чем -200 дБн/Гц (при уровне входного сигнала +23 дБм, с использованием кросс-корреляции)

● AM шумы в диапазоне частот от 50 кГц до 40 ГГц

● Измерение низкочастотного шума в диапазоне от 0,01 Гц до 160 МГц

● Измерения импульсных сигналов с использованием встроенных или внешних PRF-фильтров Дополнительные возможности и преимущества

● Предназначено для опытных пользователей, потребности которых постоянно не удовлетворяются существующими контрольноизмерительными приборами для измерения фазового шума имеющимися в продаже

● Мультисегментная, аппаратная кросс-корреляция в реальном времени

● Замена Keysight E5505A с привычным пользовательским интерфейсом, полностью совместимым с интерфейсом SCPI

● Использование любого источника управляемого напряжением в качестве опорного, который может обеспечить повышенную чувствительность для одноканальных измерений и значительно сократить время кросс-корреляции для двухканальных измерений

● “Готовность к будущему” с помощью PXIe: добавьте дополнительные модули для дополнения вашей тестовой системы (например, анализатор цепей и т.д.)

● Открытая архитектура гибко сочетает в себе стандартные приборы, модули для измерения фазового шума и программное обеспечение ПК, позволяя повторно использовать инструментальные средства (закрытая архитектура является менее гибкой, не предоставляет доступ к встроенным опорным источникам что может ограничивать характеристики измерения фазового шума)

● Программное обеспечение N5510A позволяет работать многим автономным приборам совместно в рамках системы

● Доступ к внешнему делителю мощности дает пользователю возможность самостоятельно добавлять внешние аттенюаторы, усилители и другие устройства к каждому каналу и подавлять дополнительный шум от этих устройств при помощи кросскорреляции процесса

Описание

The Keysight Technologies, Inc. Решение для измерения фазовых шумов (PNTS) N5511A является заменой “золотого стандарта” системы Keysight E5500 для измерения фазового шума. PNTS позволяет измерять фазовый шум до кТ (-177 дБм при комнатной температуре). Это минимальное значение теплового фазового шума является теоретическим пределом для любых измерений.

Фазовый шум - это нежелательные флуктуации фазы, которые возникают почти от всех радиочастотных (RF) и микроволновых устройств, включая генераторы, смесители, делители частоты, умножители частоты и усилители. PNTS предназначено для опытных пользователей, потребности которых не удовлетворяются имеющимися в продаже контрольно-измерительными приборами для тестирования фазового шума, такими как комплексные интегрированные решения для тестирования. Эти люди, как правило, являются экспертами по фазовому шуму, которые хотели бы полностью охарактеризовать фазовый шум (а также AM шум и низкочастотный шум), их радиочастотных и микроволновых устройств. Опытные пользователи, в том числе профессионалы, ответственные за разработку высокопроизводительных аэрокосмических и оборонных приложений, а также характеризующие передовые устройства для систем 5G и других систем беспроводной связи, должны постоянно проверять и улучшать показатели фазовых шумов в своих проектах.
