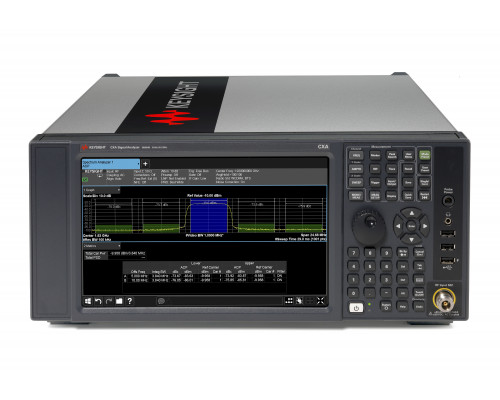

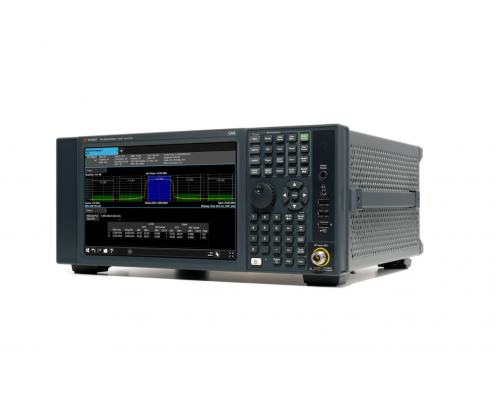

Анализатор сигналов CXA серии X (N9000B)
Функциональные возможности
– Диапазон частот: от 9 кГц до 3,0; 7,5; 13,6 или 26,5 ГГц; внутренний предусилитель до 26,5 ГГц (опции)
– Полоса анализа 10 МГц (стандартная комплектация), 25 МГц (опция)
– Встроенный следящий генератор до 3 ГГц или 6 ГГц (опция для моделей до 7,5 ГГц)
– Дополнительный входной соединитель 75 Ом, 1,5 ГГц (опция для моделей до 7,5 ГГц)
Основные технические характеристики
– Абсолютная погрешность измерения уровня: ±0,5 дБ
– Уровень точки пересечения третьего порядка (TOI): до +15 дБм
– Средний уровень собственных шумов (DANL) с предусилителем: ≤ –163 дБм (на частоте 1 ГГц), –147 дБм (на частоте 26,5 ГГц)
– Динамический диапазон измерения коэффициента утечки мощности в соседний канал (ACLR) системы W-CDMA (с включённой коррекцией шума): до 73 дБ
Измерительные приложения и программное обеспечение
– Поддержка более 25 измерительных приложений, включающих приложения для сотовой связи, беспроводные сетей, цифрового видео, а также для задач общего назначения
– Расширенный анализ сигналов более чем 70 форматов с помощью встроенной программы векторного анализа сигналов 89600 VSA, работающей на базе анализатора сигналов CXA
– Одноклавишные измерения мощности PowerSuite в стандартной комплектации
Автоматизация и возможности подключения
– Соответствие классу С стандарта LXI, поддержка команд SCPI, драйверов IVI-COM
– Интерфейсы: USB 2.0, 1000Base-T LAN, GPIB
– Совместимость по языку дистанционного программирования с анализаторами спектра серии ESA и другими анализаторами серии Х
– Мультисенсорный интерфейс пользователя для всех анализаторов сигналов серии X/ открытая операционная система Windows 10
Осваивайте основы анализа сигналов с N9000B CXA
Анализатор сигналов Keysight N9000B CXA серии X представляет собой недорогой универсальный прибор, обеспечивающий широкие функциональные возможности для базового анализа сигналов. Возможности модернизации с помощью прикладных измерительных программ и программного обеспечения векторного анализа сигналов позволяют использовать CXA для анализа более 75 различных форматов модуляции. Его функциональные возможности являются основой для создания экономичных технических решений для тестирования и эффективной интеграции с другими моделями серии Х. Анализатор сигналов CXA является также превосходным средством обучения основам анализа ВЧ/СВЧ-сигналов – от определения основных характеристик цепей до расширенного анализа сигналов. Используя возможности модернизации серии Х в анализаторе сигналов CXA, получите необходимые функциональные свойства, – и осваивайте основы анализа сигналов.
Серия Х, в которую входит и анализатор сигналов N9000B CXA, представляет собой эволюционный подход к анализу сигналов, объединяющий измерительное оборудование, методики измерений и программное обеспечение. Благодаря возможности выбора из широкого круга измерительных приборов и программ этот подход предоставляет пользователям дополнительную гибкость при удовлетворении их коммерческих и технических требований в настоящее время и в будущем. Серия Х также создаёт согласованную инфраструктуру измерений, которая позволяет командам разработчиков продвигаться вперёд более быстрыми темпами.
Основные технические характеристики
| Диапазон частот | Связь по пост. току | Связь по перем. току |
| Опция 503 | Неприменимо | От 9 кГц до 3,6 ГГц |
| Опция 507 | Неприменимо | От 9 кГц до 7,5 ГГц |
| Опция 513 | От 9 кГц до 13,6 ГГц | От 10 МГц до 13,6 ГГц |
| Опция 526 | От 9 кГц до 26,5 ГГц | От 10 МГц до 26,5 ГГц |
Генератор опорной частоты
| Погрешность | ± [(время от последней настройки х скорость старения) + темпер. нестабильность + погрешность калибровки] | |
| Скорость старения | Опция PFR | Стандартный ОГ |
| ±1 х 10^-7 за год | ±1 х 10^-6 за год | |
| ±1,5 х 10^-7 за 2 года | ||
| Температ. нестабильность | Опция PFR | Стандартный ОГ |
от 20 до 30 °С | ±1,5 х 10^-8 | ±2 х 10^-6 |
от 0 до 55 °С | ±5 х 10^-8 | ±2 х 10^-6 |
| Достижимая погрешность начальной калибровки | Опция PFR | Стандартный ОГ |
| ±4 х 10^-8 | ±1,4 х 10^-6 |
Время развёртки и запуск
| Пределы | Полоса обзора = 0 Гц От 1 мкс до 6000 с |
| Полоса обзора ≥ 10 Гц От 1 мс до 4000 с | |
| Запуск | Автоматический, от сети, от видеотракта, внешний 1,
по ВЧ-пакету, от периодического таймера |
| Методы временного стробирования | стробирование местного гетеродина, стробирование видеотракта, стробирование БПФ |
| Диапазон длительности стробирования (кроме БПФ) | от 100,0 нс до 5,0 с |
| Число точек развёртки | От 1 до 40001 |
Полоса пропускания (RBW)
| Полоса (по уровню –3,01 дБ) | от 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц | |
| Избирательность (–60/–3 дБ) | 4,1 : 1 (ном.) | |
Полосы пропускания для измерений ЭМП при оценке на соответствие нормам CISPR | 200 Гц, 9 кГц, 120 кГц, 1 МГц | (требуется опция EMC или W6141C) |
| Полосы пропускания для измерений ЭМП при оценке на соответствие нормам
MIL STD 461 | 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц | (требуется опция EMC) или W6141C) |
Пределы измерения
| ВЧ (опции 503, 507) | ||
Предусилитель выкл. | От 100 кГц до 1 МГц | От DANL до +20 дБм |
| От 1 МГц до 7,5 ГГц | От DANL до +23 дБм | |
Предусилитель вкл. | От 100 кГц 7,5 ГГц | От DANL до +15 дБм |
| СВЧ (опции 513/526) | ||
Предусилитель выкл. | От 100 кГц до 26,5 ГГц | От DANL до +23 дБм |
Предусилитель вкл. | От 100 кГц до 26,5 ГГц | От DANL до +23 дБм |
Пределы ослабления входного аттенюатора
| ВЧ (опции 503, 507) | Станд. комплектация | от 0 до 50 дБ, шаг 10 дБ |
| Опция FSA | от 0 до 50 дБ, шаг 2 дБ | |
| СВЧ (опции 513, 526) | Станд. комплектация | от 0 до 70 дБ, шаг 10 дБ |
| Опция FSA | от 0 до 70 дБ, шаг 2 дБ |
Пределы шкалы экрана
| Логарифмическая шкала | от 0,1 до 1 дБ/дел с шагом 0,1 дБ |
| от 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки) | |
| Линейная шкала | 10 делений масштабной сетки |
| Единицы шкалы | дБм (dBm), дБмВ (dBmV), дБмкВ (dBµV), дБмА (dBmA), дБмкА (dBµA), В (V), Вт (W), А (А) |
Неравномерность частотной характеристики
(входное ослабление 10 дБ, от 20 до 30 °С, σ = номинальное стандартное отклонение)
| Нормированное значение | 95-й процентиль (≈2σ) | |
| ВЧ (опции 503, 507)/СВЧ (опции 513, 526) | ||
От 9 кГц до 10 МГц | ±0,60 дБ/±0,8 дБ | ±0,45 дБ/±0,5 дБ |
От 10 МГц до 3 ГГц | ±0,75 дБ/±0,65 дБ | ±0,55 дБ/±0,4 дБ |
От 3 до 5,25 ГГц | ±1,45 дБ/±1,5 дБ | ±1,00 дБ/±0,5 дБ |
От 5,25 до 7,5 ГГц | ±1,65 дБ/±2,0 дБ | ±1,20 дБ/±0,8 дБ |
От 13,6 до 19 ГГц | – /±2,0 дБ | – /±1,0 дБ |
От 19 до 26,5 ГГц | – /±2,5 дБ | – /±1,3 дБ |
| Предусилитель включён | ||
| ВЧ (опции 503, 507) - (P03, P07) | ||
От 100 кГц до 3 ГГц | ±0,70 дБ | |
От 3 до 5,25 ГГц | ±0,85 дБ | |
От 5,25 до 7,5 ГГц | ±1,35 дБ | |
| СВЧ (опции 513, 526) - (P03, P07, P13, P26) | ||
От 100 кГц до 3 ГГц | ±0,7 дБ | |
От 3 до 13,6 ГГц | ±1,0 дБ | |
От 13,6 до 19 ГГц | ±1,1 дБ | |
От 19 до 26,5 ГГц | ±2,5 дБ |
Суммарная абсолютная погрешность измерения уровня
(ослабление 10 дБ, от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень входного сигнала от –10 до –50 дБм, все установки авт. связаны, за исключением Auto Swp Time = Accy, опорный уровень - любой, тип шкалы - любой, σ = номинальное стандартное отклонение)
На 50 МГц | ±0,40 дБ |
На всех частотах | ±(0,40 дБ + неравномерность АЧХ) |
От 100 кГц до 10 МГц | ±0,60 дБ (95-й процентиль, ≈2σ) |
От 10 МГц до 2,0 ГГц | ±0,50 дБ (95-й процентиль, ≈2σ) |
От 2,0 до 3,0 ГГц | ±0,60 дБ (95-й процентиль, ≈2σ) |
| Предусилитель включён (опции P03/P07/P13/P26) | ±(0,39 дБ + неравномерность АЧХ) |
Предусилитель (опции P03/P07/P13/P26)
| Диапазон частот | Опция P03 | От 100 кГц до 3,6 ГГц |
| Опция P07 | От 100 кГц до 7,5 ГГц | |
| Опция P13 | От 100 кГц до 13,6 ГГц | |
| Опция P26 | От 100 кГц до 26,5 ГГц | |
| Коэффициент усиления | От 100 кГц до 26,5 ГГц | +20 дБ (ном.) |
| Коэффициент шума | От 100 кГц до 26,5 ГГц | DANL + 176,24 дБ (ном.) |
Средний уровень собственных шумов (DANL)
(вход нагружен, детектор мгновенного или среднего значения, тип усреднения = лог., входное ослабление 0 дБ, усиление ПЧ = высокое, от 20 до 30 °С)
| Предусилитель ВЫКЛ | Предусилитель ВКЛ | |
| ВЧ (опции 503, 507) | (В скобках указаны типовые значения параметров) | |
От 9 кГц до 1 МГц | (–120) дБм | (–139) дБм |
От 1 до 10 МГц | –130 (–137) дБм | –149 (–157) дБм |
От 10 МГц до 1,5 ГГц | –148 (–150) дБм | –161 (–163) дБм |
От 1,5 до 2,2 ГГц | –144 (–147) дБм | –160 (–163)дБм |
От 2,2 до 3 ГГц | –140 (–143) дБм | –158 (–161) дБм |
От 3 до 4,5 ГГц | –137 (–140) дБм | –155 (–159) дБм |
От 4,5 до 6 ГГц | –133 (–136) дБм | –152 (–156) дБм |
От 6 до 7,5 ГГц | –128 (–131) дБм | –148 (–152) дБм |
| СВЧ (опции 513/526) | ||
От 1 до 10 МГц | –143 (–148) дБм | –153 (–158) дБм |
От 10 МГц до 1,5 ГГц | –147 (–150) дБм | –160 (–163) дБм |
От 1,5 до 6 ГГц | –143 (–147) дБм | –158 (–161) дБм |
От 6 до 7,5 ГГц | –141 (–145) дБм | –155 (–160) дБм |
От 7,5 до 13,6 ГГц | –139 (–142) дБм | –155 (–160) дБм |
От 13,6 до 20 ГГц | –134 (–140) дБм | –153 (–157) дБм |
От 20 до 24 ГГц | –132 (–138) дБм | –151 (–155) дБм |
От 24 до 26,5 ГГц | –124 (–129) дБ | –142 (–147) дБм |
Паразитные составляющие
| ВЧ (опции 503, 507) | |||
| Собственные комбинационные составляющие (вход нагружен, входное ослабление 0 дБ, от 20 до 30 °С) | 200 кГц до 7,5 ГГц (свип.) Нулевой обзор, или БПФ, или другие частоты | –90 дБ –100 дБ (ном.) | |
| Паразитные составляющие, отнесённые ко входу | от 10 МГц до 7,5 ГГц | –60 дБн (тип.) | |
| СВЧ (опции 513/526) | Частота настройки (f) | Уровень на смесителе | Отклик |
| Зеркальные отклики | От 10 МГц до 26,5 ГГц | –10 дБм | –60 дБн (тип.) |
| Паразитные составляющие, связанные с гетеродином | От 10 МГц до 3 ГГц | –10 дБм | –64 дБн (тип.) |
| Другие паразитные составляющие | |||
| Составляющие 1-го порядка (отстройка от несущей f ≥ 10 МГц) | –10 дБм | –65 дБн (тип.) | |
| Составляющие более высоких порядков (отстройка от несущей f ≥ 10 МГц) | –30 дБм | –65 дБн (тип.) |
Интермодуляционные искажения третьего порядка (TOI)
От 20 до 30 °С (в скобках указаны типовые значения параметров) Два тона по –20 дБм на входном смесителе с разнесением 100 кГц, ослабление 0 дБ)
| ВЧ (опции 503, 507) Предусилитель выкл. |
