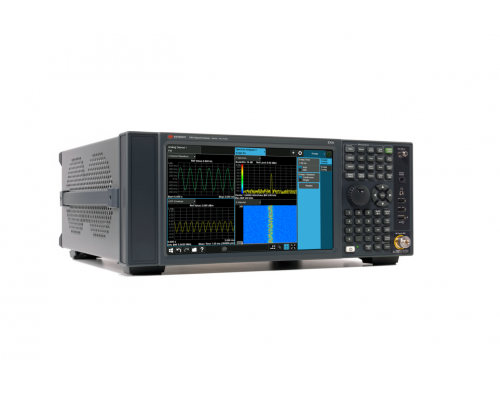

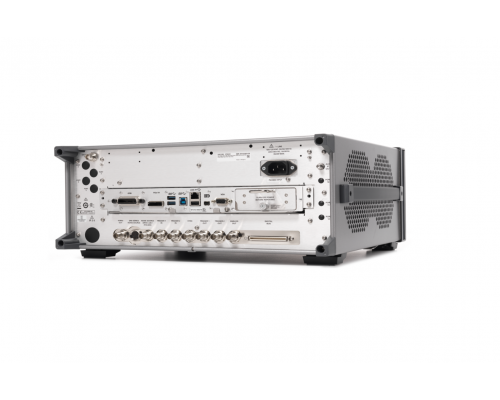

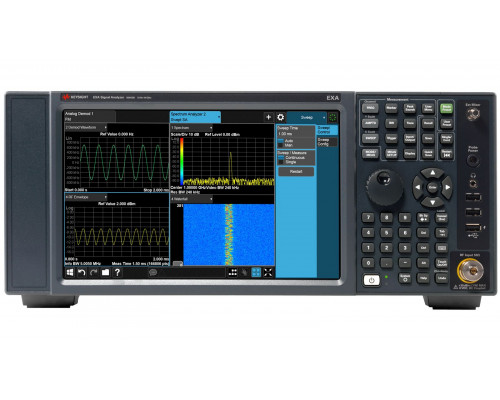

Анализатор сигналов/спектра экономичного класса N9010B EXA серии Х ( от 10 Гц до 3,6 ГГц/7 ГГц/13,6 ГГц/26,5 ГГц/32 ГГц /44 ГГц )
Основные технические характеристики
| B296xA/B | B296xA/B (опция LN0/LN1) | B296xA/B (опция LN2) | |
| Число каналов | 1 или 2 | 1 или 2 | 1 или 2 |
| Выходные параметры | |||
| Вывод сигналов постоянного тока или произвольной формы | |||
Макс. напряжение | ±210 В | ±21 В /±42 В | ±210 В |
Макс. ток | ±3,03 A | ±500 мA/±105 мA | ±3,03 A |
| Импульсный режим | |||
Макс. напряжение | ±200 В | ±21 В /±42 В | ±200 В |
Макс. ток | ±10,5 A | ±500 мA/±105 мA | ±3,03 A |
| Макс. мощность | 31,8 Вт | 10,5 Вт/4,4 Вт | 31,8 Вт |
| Полярность выходного сигнала | Биполярный (4-квадрантный режим работы) | ||
| Иcточник | |||
| Макс. число разрядов | 6,5 | 6,5 | 6,5 |
| Мин. разрешение | 100 нВ/10 фА | 100 нВ/10 пА | 100 нВ/10 пА |
| Функции вывода | |||
| Напряжение и сила пост. тока | Да | Да | Да |
| Импульсный сигнал | Да | Только по напряжению | Только по напряжению |
| Со свипированием сигналов пост. тока/имп. сигналов/по списку | Да | Только по напряжению | Только по напряжению |
| Сигналы произвольной формы | Да | Только по напряжению | Только по напряжению |
| Уровень шумов | |||
| от 0,1 Гц до 10 Гц (размах) | ~ 5 мкВ | ||
| от 10 Гц до 20 МГц (СКЗ) | 3 мВ | 10 мкВ (1 нВ СКЗ/МГц на 10 кГц | 350 мкВ |
| Функции измерения | Встроенный 4,5-разрядный измеритель напряжения/тока | ||
| Пределы источника/измерителя | |||
| Пределы напряжения | 200 мВ - 200 В | 200 мВ - 20 В/200 мВ - 200 В | 200 мВ - 200 В |
| Пределы тока | 10 нА - 10 А | 10 мА - 1 А/10 мкА - 100 мА | 10 мкА - 3 А |
| Программируемое выходное сопротивление | |||
| Постоянное сопротивление | Да | Нет | Нет |
| Эмуляция ВАХ | Да | Нет | Нет |
| Режимы просмотра | |||
| Одноканальный | Да | Да | Да |
| Просмотр сигнала | Да | Да | Да |
| Двухканальный | Только 2-канальная модель (B2962A) | ||
| Графический | Да (просмотр во временной области сигналов напряжения/тока) | ||
| Макс. ёмкостная нагрузка проводов | 0,01 мкФ (норм. режим) | 50 мкФ | 1 мФ |
| Интерфейсы | GPIB, USB 2.0, цифровой ввод-вывод, LAN, совместим со стандартом LXI (основные функции) |
Функциональные возможности
– Диапазон частот: от 10 Гц до 3,6; 7; 13,6; 26,5; 32 или 44 ГГц; опции внутренний предусилитель до 44 ГГц (опция)
– Полоса анализа 25 МГц (станд. комплектация) или 40 МГц (опция)
– Функция быстрого свипирования в стандартной комплектации новых приборов (требуется наличие опций B40 или DP2 или MPB); функция быстрых измерений мощности (опция FP2)
– Возможность расширения частотного диапазона до 110 ГГц с помощью интеллектуальных смесителей на гармониках компании Keysight или до терагерц при использовании внешних смесителей других производителей (только для приборов с опциями 532 или 544 и EXM)
Основные технические характеристики
– Абсолютная погрешность измерения уровня: ±0,27 дБ
– Фазовый шум: –106 дБн/Гц при отстройке 10 кГц; уровень точки пересечения третьего порядка (TOI): +19 дБм
– Средний уровень собственных шумов с предусилителем: ≤ –165 дБм (на частоте 1 ГГц), –153 дБм (на частоте 44 ГГц) с возможностью улучшения до 9 дБ с опцией NFE
– Динамический диапазон измерения коэффициента утечки мощности в соседний канал (ACLR) системы W-CDMA (с опцией коррекцией шума): –73 дБ
Измерительные приложения и программное обеспечение
– Поддержка более 25 измерительных приложений, включающих приложения для сотовой связи, беспроводные сетей, цифрового видео, а также для задач общего назначения
– Расширенный анализ сигналов более чем 75 форматов с помощью встроенной программы векторного анализа сигналов 89600 VSA, работающей на базе анализатора сигналов EXA
– Одноклавишные измерения мощности PowerSuite в стандартной комплектации
– Программное обеспечение анализа данных MATLAB для задач анализа, визуализации данных и автоматизации измерений общего назначения
Автоматизация и возможности подключения
– Соответствие классу С стандарта LXI, поддержка команд SCPI, драйверов IVI-COM
– Интерфейсы: USB 3.0, 1000Base-T LAN, GPIB
– Совместимость по языку дистанционного программирования с анализаторами серий PSA, 8566/68 и 856x
– Мультисенсорный интерфейс пользователя для всех анализаторов сигналов серии X/ открытая операционная система Windows 10
Анализатор N9010B EXA – сбалансированное решение для анализа сигналов
Анализатор сигналов N9010B EXA представляет собой недорогой универсальный прибор, обеспечивающий высокую скорость измерений, характеристики высшего класса и гибкость конфигурации, что даёт возможность решать широкий круг прикладных задач по разработке и тестированию новых устройств и анализу ВЧ-сигналов и сигналов миллиметрового диапазона. Прибор позволяет проводить быстрые измерения мощности в дискретных частотных точках при работе в режиме свипирования по списку, сократить общее время тестирования благодаря режиму быстрого переключения (порядка 30 мс) и повысить скорость передачи данных и/или результатов измерений с помощью интерфейса 1000Base-T LAN. Модернизация анализатора сигналов EXA за счет установки более производительного процессора или использования широкого круга программного обеспечения и прикладных измерительных программ позволяет существенно расширить функциональные возможности прибора.
Серия Х, в которую входит и анализатор сигналов N9010B EXA, представляет собой эволюционный подход к анализу сигналов, объединяющий измерительное оборудование, методики измерений и программное обеспечение. Благодаря возможности выбора из широкого круга измерительных приборов и программ этот подход предоставляет пользователям дополнительную гибкость при удовлетворении их коммерческих и технических требований в настоящее время и в будущем.
Основные технические характеристики
| Диапазон частот | Связь по пост. току | Связь по перем. току |
| Опция 503 | От 10 Гц до 3,6 ГГц | От 10 МГц до 3,6 ГГц |
| Опция 507 | От 10 Гц до до 7,0 ГГц | От 10 МГц до 7,0 ГГц |
| Опция 513 | От 10 Гц до до 13,6 ГГц | От 10 МГц до 13,6 ГГц |
| Опция 526 | От 10 Гц до до 26,5 ГГц | От 10 МГц до 26,5 ГГц |
| Опция 532 | От 10 Гц до 32 ГГц | Неприменимо |
| Опция 544 | От 10 Гц до 44 ГГц | Неприменимо |
Полоса пропускания (RBW)
| Полоса (по уровню –3,01 дБ) | от 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц | |
| Избирательность (–60/–3 дБ) | 4,1 : 1 (ном.) | |
| Полосы пропускания для измерений ЭМП при оценке на соответствие нормам CISPR | 200 Гц, 9 кГц, 120 кГц, 1 МГц | (требуется опция EMC или N6141C) |
| Полосы пропускания для измерений ЭМП при оценке на соответствие нормам MIL STD 461 | 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц | (требуется опция EMC или N6141C) |
Полоса анализа
| Макс. полоса | Опция B40 | 40 МГц |
| Станд. комплектация | 10 и 25 МГц |
Пределы измерения (от среднего уровня собственных шумов до +23 дБм)
| Пределы ослабления входного
аттенюатора (от 10 Гц до 44 ГГц) | |
Станд. комплектация | от 0 до 60 дБ с шагом 10 дБ |
Опция FSA | от 0 до 60 дБ с шагом 2 дБ |
Электронный аттенюатор (опция EA3)
| Диапазон частот | от 10 Гц до 3,6 ГГц |
| Пределы ослабления | |
Электронный аттенюатор | от 0 до 24 дБ с шагом 1 дБ |
Общие пределы ослабления (механический + электронный
аттенюаторы) | от 0 до 84 дБ с шагом 1 дБ |
Суммарная абсолютная погрешность измерения уровня
(ослабление 10 дБ, от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень входного сигнала от –10 до –50 дБм, все установки авт. связаны, за исключением Auto Swp Time = Accy, опорный уровень - любой, тип шкалы - любой, σ = номинальное стандартное отклонение)
На 50 МГц | ±0,40 дБ |
На всех частотах | ±(0,40 дБ + неравномерность АЧХ) |
От 9 кГц до 3,6 ГГц | ±0,27 дБ (95-й процентиль, ≈2s) |
| Предусилитель включён | |
От 100 кГц до 3,6 ГГц | ±(0,39 дБ + неравномерность АЧХ) |
Входной коэффициент стоячей волны по напряжению (КСВн)
(ослабление входного аттенюатора ≥ 10 дБ)
| Опции | 503, 507, 513, 526 | 532, 544 |
| От 10 МГц до 3,6 ГГц | <1,2:1 (ном.) | 1,2:1 (ном.) |
| От 3,6 до 26,5 ГГц | <1,8:1 (ном.) | 1,5:1 (ном.) |
| От 26,5 до 44 ГГц | Неприменимо | <1,8:1 (ном.) |
Предусилитель (опции P03, P07, P13, P26, P32, P44)
| Диапазон частот | Опция P03/P07 | От 100 кГц до 3,6/7,0 ГГц |
| Опция P13/P26 | От 100 кГц до 13,6/26,5 ГГц | |
| Опция P32 | От 100 кГц до 32 ГГц | |
| Опция P44 | От 100 кГц до 44 ГГц | |
| Коэффициент усиления | От 100 кГц до 3,6 ГГц | +20 дБ (ном.) |
| От 3,6 до 7,0 ГГц | +35 дБ (ном.) | |
| > 7,0 ГГц | +40 дБ (ном.) |
Средний уровень собственных шумов (DANL)
(вход нагружен, детектор мгновенного или среднего значения, тип усреднения = лог., входное ослабление 0 дБ, усиление ПЧ = высокое, темп. от 20 до 30 °С)
| Нормир. значение | Тип. значение | ||
| ВЧ/СВЧ (опции 503, 507, 513, 526) | От 1 до 10 МГц | –147 дБм | –149 дБм |
| От 10 МГц до 2,1 ГГц | –148 дБм | –150 дБм | |
| От 2,1 до 3,6 ГГц | –147 дБм | –149 дБм | |
| От 3,6 до 7,0 ГГц | –147 дБм | –149 дБм | |
| От 7,0 до 13,6 ГГц | –143 дБм | –147 дБм | |
| От 13,6 до 17,1 ГГц | –137 дБм | –142 дБм | |
| От 17,1 до 22 ГГц | –137 дБм | –142 дБм | |
| От 22 до 26,5 ГГц | –134 дБм | –140 дБм | |
| ВЧ/СВЧ (предусилитель вкл.) (опции 503, 507, 513, 526) | От 10 МГц до 2,1 ГГц | –161 дБм | –163 дБм |
| От 2,1 до 3,6 ГГц | –160 дБм | –162 дБм | |
| От 3,6 до 7,0 ГГц | –160 дБм | –162 дБм | |
| От 7,0 до 13,6 ГГц | –160 дБм | –163 дБм | |
| От 13,5 до 17,1 ГГц | –157 дБм | –155 дБм | |
| От 17,0 до 20,0 ГГц | –155 дБм | –159 дБм | |
| От 20,0 до 26,5 ГГц | –150 дБм | –156 дБм | |
| мм диапазон (опции 532, 544) | От 9 кГц до 1 МГц | – | –130 дБм |
| От 1 МГц до 1,2 ГГц | –152 дБм | –155 дБм | |
| От 1,2 до 2,1 ГГц | –151 дБм | –154 дБм | |
| От 2,1 до 3,6 ГГц | –149 дБм | –152 дБм | |
| От 3,5 до 4,2 ГГц | –144 дБм | –147 дБм | |
| От 4,2 до 8,4 ГГц | –145 дБм | –150 дБм | |
| От 8,3 до 13,6 ГГц | –147 дБм | –150 дБм | |
| От 13,5 до 20 ГГц | –145 дБм | –148 дБм | |
| От 20 до 26,5 ГГц | –142 дБм | –145 дБм | |
| От 26,4 до 34 ГГц | –140 дБм | –144 дБм | |
| От 34,4 до 44 ГГц | –135 дБм | –140 дБм | |
| мм диапазон (предусилитель вкл.) (опции 532, 544) | От 100 кГц до 1 МГц | –145 дБм | –148 дБм |
| От 1 МГц до 1,2 ГГц | –164 дБм | –165 дБм | |
| От От 1,2 до 2,1 ГГц | –163 дБм | –164 дБм | |
| От 2,1 до 3,6 ГГц | –162 дБм | –163 дБм | |
| От 3,5 до 7 ГГц | –160 дБм | –162 дБм | |
| От 7 до 20 ГГц | –160 дБм | –162 дБм | |
| От 20 до 26,5 ГГц | –158 дБм | –160 дБм | |
| От 26,5 до 32 ГГц | –156 дБм | –159 дБм | |
| От 32 до 34 ГГц | –156 дБм | –159 дБм | |
| От 33,9 до 40 ГГц | –153 дБм | –155 дБм | |
| От 40 до 44 ГГц | –149 дБм | –153 дБм |
Интермодуляционные искажения третьего порядка (TOI)
(два тона по –30 дБм на входном смесителе с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, от 20 до 30 °С; полосы предфильтра ПЧ - см. руководство по техническим характеристикам (Specifications Guide))
| TOI | TOI (тип.) | ||
| ВЧ/СВЧ (опции 503, 507, 513, 526) | От 100 до 400 МГц | +13 дБм | +17 дБм |
| От 400 МГц до 3,6 ГГц | +14 дБм | +18 дБм | |
| От 3,6 до 13,6 ГГц | +14 дБм | +18 дБм | |
| От 13,6 до 26,5 ГГц | +12 дБм | +16 дБм | |
| ВЧ/СВЧ (предусил. вкл.) (опции 503, 507, 513, 526) | От 30 МГц до 3,6 ГГц (два тона –45 дБм на входе предусилителя) | 0 дБм (ном.) | |
От 3,6 до 26,5 ГГц (два тона –50 дБм на входе предусилителя) | –18 дБм (ном.) | ||
| мм диапазон (опции 532, 544) | От 10 до 100 МГц | +12 дБм | +17 дБм |
| От 100 МГц до 3,95 ГГц | +15 дБм | +19 дБм | |
| От 3,95 до 8,4 ГГц | +15 дБм | +18 дБм | |
| От 8,3 до 13,6 ГГц | +15 дБм | +18 дБм | |
| От 13,5 до 17,1 ГГц | +11 дБм | +17 дБм | |
| От 17,0 до 26,5 ГГц | +10 дБм | +17 дБм (ном.) | |
| От 26,5 до 44 ГГц | – | +13 дБм (ном.) | |
| мм диапазон (предусилитель вкл.) (опции 532, 544) | От 30 МГц до 3,6 ГГц два тона –45 дБм на входе предусилителя) | 0 дБм (ном.) | |
От 3,6 до 26,5 ГГц два тона –50 дБм на входе предусилителя) | –18 дБм (ном.) |
I/Q-анализатор
Диапазон частот
| Станд. комплектация | от 10 Гц до 10 МГц |
| Опция B25 | от 10 Гц до 10 МГц |
| Опция B40 | от 10 Гц до 40 МГц |
Полоса пропускания (измерение параметров спектра)
| Диапазон | |
Полный | от 100 мГц до 3 МГц |
Полоса обзора = 1 МГц | от 50 Гц до 3 МГц |
Полоса обзора = 10 кГц | от 1 Гц до 10 кГц |
Полоса обзора = 100 Гц | от 100 мГц до 100 Гц |
Полоса анализа
| Станд. комплектация | от 10 Гц до 10 МГц |
| Опция B25 | от 10 Гц до 25 МГц |
| Опция B40 | от 10 Гц до 40 МГц |
| Длина записи | 4000000 пар I/Q-выборок | ||
| 89600 VSA или N9064A | 32 бита | 64 бита | Память |
| Опция DP2, B40 или MPB | 536 Мвыб | 268 Мвыб | 2 Гбайта |
| Ни одна из этих опций | 4000000 пар I/Q- выборок (зависит от упаковки данных) |
