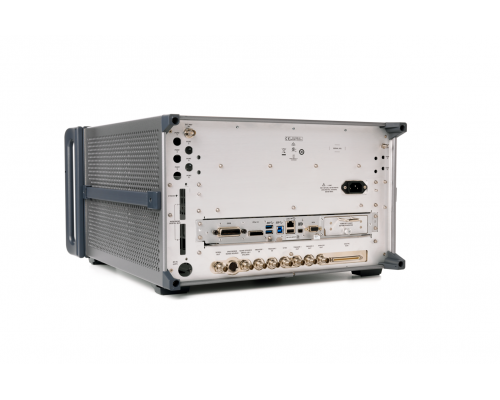

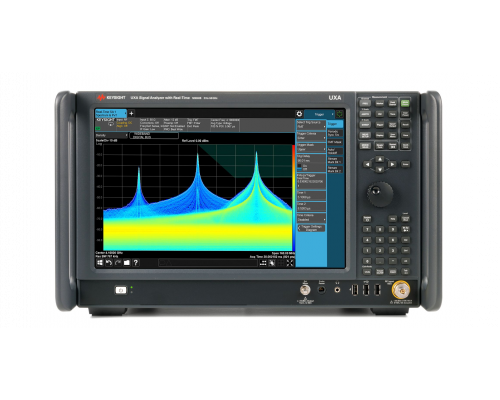

Флагманский анализатор сигналов UXA серии X (N9040B)
Ключевые возможности
– Диапазон частот: от 2 Гц до 8,4 ГГц, 13,6 ГГц, 26,5 ГГц или 50 ГГц; возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей компании Keysight и до терагерцового диапазона с помощью смесителей других производителей; поддержка интеллектуальных смесителей M1971E для широкополосного анализа сигналов в миллиметровом диапазоне 50-90 ГГц
– Полоса анализа: 25 МГц (стандартная комплектация), 40 МГц, 255 МГц, 510 МГц или 1 ГГц (опция)
– Функция анализа спектра в режиме реального времени в полной полосе частот со 100%-ой вероятностью захвата сигналов длительностью от 3,84 мкс (кроме 1 ГГц)
– Функция быстрого свипирования (в стандартной комплектации), быстрые измерения мощности (опция)
Основные технические характеристики
– Абсолютная погрешность измерения уровня: ±0,19 дБ
– Динамический диапазон, свободный от паразитных составляющих (SFDR): более 78 дБн
– Фазовый шум: –136 дБн/Гц на частоте 1 ГГц при отстройе 10 кГц
– Средний уровень собственных шумов с включённым предусилителем и методом понижения собственных шумов (NFE): –172 дБм
Измерительные приложения и программное обеспечение
– Приложения для измерения фазового шума N9068EM0E, коэффициента шума N9069EM0E и аналоговой демодуляции N9063EM0E
– Расширенный анализ сигналов более чем 75 форматов с помощью встроенной программы векторного анализа сигналов 89600 VSA, работающей на базе анализатора сигналов UXA
– Тракт с пониженным уровнем шумов, внешние смесители, обход преселектора, широкополосный выход ПЧ, набор расширенных функций отображения (все в стандартной комплектации)
– Одноклавишные измерения мощности PowerSuite в стандартной комплектации
Автоматизация и возможности подключения
– Соответствие классу С стандарта LXI, поддержка команд SCPI и драйверов IVI-COM
– Интерфейсы: USB 3.0, USB 2.0, 1000 Base-T LAN, GPIB
– Мультисенсорный интерфейс пользователя для всех анализаторов сигналов серии X/ открытая операционная система Windows 10
Представление реальных характеристик сигналов
Анализатор сигналов N9040B UXA является новым флагманским анализатором сигналов серии X, созданным на основе разработанной компанией Keysight технологии. Он охватывает диапазон частот до 50 ГГц, который может быть расширен до 1,1 ТГц при использовании внешних смесителей. Анализатор N9040B имеет лучшие в отрасли показатели по фазовым шумам, а также полосу демодуляции и полосу анализа в режиме реального времени до 510 МГц. Анализатор UXA оснащен усовершенствованным мультисенсорным интерфейсом пользователя на основе дисплея с диагональю 35,8 см (14,1 дюйма), который упрощает настройку измерений с использованием привычной структуры меню приборов серии X. Благодаря возможности детального представления трудноуловимых широкополосных сигналов анализатор UXA обеспечивает решение самых сложных задач в аэрокосмической, оборонной и телекоммуникационной отраслях, а также в других сферах.
Серия Х, в которую входит и анализатор сигналов N9040B UXA, представляет собой эволюционный подход к анализу сигналов, объединяющий измерительное оборудование, методики измерений и программное обеспечение. Благодаря возможности выбора из широкого круга измерительных приборов и программ этот подход предоставляет пользователям дополнительную гибкость при удовлетворении их коммерческих и технических требований в настоящее время и в будущем.
Основные технические характеристики
| Диапазон | Связь по пост. току | Связь по перем. току |
| Опция 508 | От 2 Гц до до 8,4 ГГц | От 10 МГц до 8,4 ГГц |
| Опция 513 | От 2 Гц до до 13,6 ГГц | От 10 МГц до 13,6 ГГц |
| Опция 526 | От 2 Гц до до 26,5 ГГц | От 10 МГц до 26,5 ГГц |
| Опция 544 | От 2 Гц до до 44 ГГц | От 10 МГц до 44 ГГц |
| Опция 550 | От 2 Гц до до 50 ГГц | От 10 МГц до 50 ГГц |
Генератор опорной частоты (ОГ)
| Скорость старения | ±3 х 10^-8 (за год) |
| Температ. нестабильность | ±4,5 х 10^-9 (во всём диапазоне температур) |
| Достижимая погрешность начальной калибровки | ±3,1 х 10^-8 |
| Полоса (по уровню –3,01 дБ) | от 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц | |
| Избирательность (–60/–3 дБ) | 4,1 : 1 (ном.) | |
| Полосы пропускания для измерений ЭМП при оценке на соответствие нормам CISPR | 200 Гц, 9 кГц, 120 кГц, 1 МГц | (требуется опция EMC) |
| Полосы пропускания для измерений ЭМП при оценке на соответствие нормам MIL STD 461E | 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц | (требуется опция EMC) |
| Станд. комплектация | 25 МГц |
| Опция B40/B2X | 40 МГц/ 255 МГц |
| Опция B5X/H1G | 510 МГц/1 ГГц |
Пределы измерения уровня
| Пределы измерения | От среднего уровня собственных шумов (DANL) до +30 дБм (предусилитель выкл.) |
| От среднего уровня собственных шумов (DANL) до +24 дБм (предусилитель вкл.) | |
| Пределы ослабления входного аттенюатора (от 3 Гц до 26,5 ГГц) |
Электронный аттенюатор (опция EA3)
| Диапазон частот | от 2 Гц до 3,6 ГГц |
| Пределы ослабления | |
Электронный аттенюатор | от 0 до 24 дБ с шагом 1 дБ |
Общие пределы ослабления (механический + электронный аттенюаторы) | от 0 до 94 дБ с шагом 1 дБ |
(ослабление 10 дБ, от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень входного сигнала от –10 до –50 дБм, все установки авт. связаны, за исключением Auto Swp Time = Accy, опорный уровень - любой, тип шкалы - любой, σ = номинальное стандартное отклонение)
| На 50 МГц | ±0,24 дБ |
| На всех частотах | ±(0,24 дБ + неравномерность АЧХ) |
| От 10 Гц до 3,6 ГГц | ±0,19 дБ (95-й процентиль, ≈2σ) |
| Предусилитель включён (опции P08, P13, P26) | |
| На всех частотах | ±(0,36 дБ + неравномерность АЧХ) |
| (Ослабление входного аттенюатора 10 дБ) | |
| 50 МГц | 1,07: 1 (ном.) |
| От 10 МГц до 3,6 ГГц | 1,101 (95-й процентиль) |
| От 3,5 до 8,4 ГГц | 1,278 (95-й процентиль) |
| От 8,3 до 13,6 ГГц | 1,341 (95-й процентиль) |
| От 13,5 до 17,1 ГГц | 1,57 (95-й процентиль) |
| От 17,0 до 26,5 ГГц | 1,59 (95-й процентиль) |
| Предусилитель включён (ослабл. входного аттенюатора 0 дБ) (опции P08, P13, P26) | |
| От 10 МГц до 3,6 ГГц | 1,56 (95-й процентиль) |
| От 3,5 до 8,4 ГГц | 1,47 (95-й процентиль) |
| От 8,3 до 13,6 ГГц | 1,57 (95-й процентиль) |
| От 13,5 до 17,1 ГГц | 1,72 (95-й процентиль) |
| От 17,0 до 26,5 ГГц | 1,69 (95-й процентиль) |
Предусилитель
| Диапазон частот | |
Опция P08/P13 | от 9 кГц до 8,4 ГГц/от 9 кГц до 13,5 ГГц |
Опция P26/P44 | от 9 кГц до 26,5 ГГц/от 9 кГц до 44 ГГц |
Опция P50 | от 9 кГц до 50 ГГц |
| Коэффициент усиления | |
От 9 кГц до 3,6 ГГц | +20 дБ (ном.) |
От 3,6 до 50 ГГц | +35 дБ (ном.) |
Средний уровень собственных шумов с включённым режимом NF2
(примеры эффективных значений)
| Частота | Предусилитель выкл. | Предусилитель вкл. | Тракт с низким уровнем шумов вкл. |
| Середина полосы 0 (1,8 ГГц) | –161 дБм | –171 дБм | неприменимо |
| Середина полосы 1 (5,95 ГГц) | –158 дБм | –172 дБм | –162 дБм |
| Середина полосы 2 (10,95 ГГц) | –159 дБм | –168 дБм | –162 дБм |
| Середина полосы 3 (15,3 ГГц) | –152 дБм | –165 дБм | –160 дБм |
| Середина полосы 4 (21,75 ГГц) | –149 дБм | –160 дБм | –160 дБм |
(два тона по –16 дБм на входном смесителе с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, от 20 до 30 °С)
| От 10 до 300 МГц | +13,5 дБм | +16 дБм |
| От 300 до 600 МГц | +18 дБм | +21 дБм |
| От 0,6 до 1,5 ГГц | +20 дБм | +22 дБм |
| От 1,5 до 3,6 ГГц | +21 дБм | +23 дБм |
| От 3,5 до 8,4 ГГц | +19 дБм | +22 дБм |
| От 8,3 до 13,6 ГГц | +19 дБм | +23 дБм |
| От 13,5 до 17 ГГц | +18 дБм | +23 дБм |
| От 17 до 26,5 ГГц | +19 дБм | +24 дБм |
| Предусилитель включён (опции P08, P13, P26) | ||
| Два тона на входе предусилителя | ||
| (два тона по –45 дБм) | от 10 до 500 МГц | +4 дБм (ном.) |
| (два тона по –45 дБм) | от 500 МГц до 3,6 ГГц | +4,5 дБм (ном.) |
| (два тона по –50 дБм) | от 3,6 до 26,5 ГГц | –15 дБм (ном.) |
| Отстройка от несущей | Нормир. значение | Типовое значение |
| 10 Гц | –90 дБн/Гц | –95 дБн/Гц (тип.) |
| 100 Гц | –107 дБн/Гц | –112 дБн/Гц (тип.) |
| 1 кГц | –125 дБн/Гц | –129 дБн/Гц (тип.) |
| 10 кГц | –134 дБн/Гц | –136 дБн/Гц (тип.) |
| 100 кГц | –139 дБн/Гц | –142 дБн/Гц (тип.) |
| 1 МГц | –145 дБн/Гц | –147 дБн/Гц (тип.) |
| 10 МГц | –155 дБн/Гц | –157 дБн/Гц (тип.) |
I/Q-анализатор
Диапазон частот
| Станд. комплектация | от 10 Гц до 10 МГц |
| Опция B25/B40 | от 10 Гц до 25 МГц/40 МГц |
| Опция B2X/B5X/H1G | от 10 Гц до 255 МГц/510 МГц/ 1 ГГц |
Полоса пропускания (измерение параметров спектра)
| Диапазон | |
Полный | от 100 мГц до 3 МГц |
Полоса обзора = 1 МГц | от 50 Гц до 3 МГц |
Полоса обзора = 10 кГц | от 1 Гц до 10 кГц |
Полоса обзора = 10 кГц | от 100 мГц до 100 Гц |
| Станд. комплектация | от 10 Гц до 10 МГц |
| Опция B25/B40 | от 10 Гц до 25 МГц/40 МГц |
| Опция B2X/B5X/H1G | от 10 Гц до 255 МГц/510 МГц/1 ГГц |
| Длина записи | 8000000 пар I/Q-выборок | ||
| 89600 VSA или N9064A | 32 бита | 64 бита | Память |
| Длина (пар I/Q-выборок) | 536 Мвыб | 268 Мвыб | 2 Гбайта |
Анализатор спектра реального времени (RTSA)
Анализ спектра в режиме реального времени (опция RT1 или RT2)
Опция RT1: базовое детектирование; опция RT2: оптимальное детектирование
| Полоса анализа в режиме реальном времени | |
Опция RT1 | до 509,5 МГц |
Опция RT2 | до 509,5 МГц |
| Минимальный обнаруживаемый сигнал при отношении сигнал/маска > 60 дБ | |
Опция RT1 | 11,42 нс |
Опция RT2 | 3,33 нс |
| Минимальная длительность сигналов, обнаруживаемых со 100%-ой вероятностью
при запуске по частотной маске (FMT) и при полном сохранении точностных
характеристик измерения уровня | |
Опция RT1 | 17,3 мкс |
Опция RT2 | 3,517 мкс |
| Мин. время сбора данных | 100 мкс |
| Скорость БПФ | 292 969/c |
| Поддерживаемые виды детекторов | Положительного пика, отрицательного пика, мгновенного значения, среднего значения |
| Число графиков | 6 |
| Число маркеров | 12 |
| Поддерживаемые типы маркеров | Нормальный, дельта-маркер, маркер шума, маркер полосы мощности |
| Поддерживаемые виды запуска | По уровню, по уровню с квалификацией по времени, по спектральной линии, внешний, по ВЧ-пакету,
по кадру, по частотной маске, по частотной маске
с квалификацией по времени |
