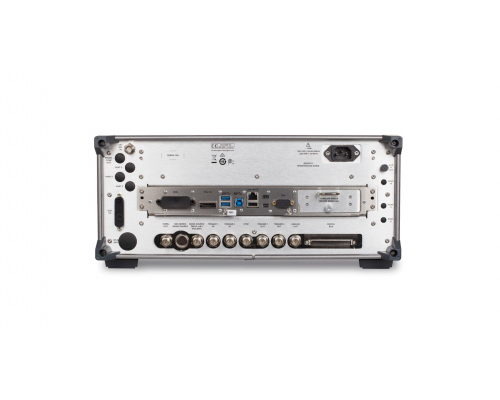

Приёмник PXE для измерения ЭМП, от 1 Гц до 44 ГГц (N9048B)

Ключевые возможности

– Диапазон частот: от 1 Гц до 3,6 ГГц, 8,4 ГГц или 44 ГГц

– Полосы пропускания по уровню минус 3 дБ (стандарт) или минус 6 дБ (в соответствии с требованиями CISPR и MIL-STD)

– Типы детекторов, используемых при измерении ЭМП: пиковый, квазипиковый, средних значений и СКЗ

– Расширенные возможности диагностики

Основные технические характеристики

– Соответствие требованиям CISPR 16-1-1 2010 и MIL-STD-461

– Суммарная погрешность измерения уровня: ±0,22 дБ

– Средний уровень собственных шумов (DANL) (1 ГГц): –169 дБм (с предусилителем и и функцией компенсации собственных шумов NFE)

– Фазовый шум: –135 дБн/Гц, отстройка 1 МГц

Измерение ЭМП, средства диагностики, калибровка

– Функциональные возможности измерений ЭМС: одновременно работающие детекторы, списки сигналов, таблицы сканирования, ограничительные линии и корректирующие коэффициенты

– Возможности сканирования во временной и частотной областях

– Расширенные средства анализа: ленточная диаграмма, функции маркеров, масштабирование полосы обзора, обзор зоны и отображение спектрограмм

Использование в автоматизированных измерительных системах

– Соответствие классу С стандарта LXI, поддержка команд SCPI

– Интерфейсы: USB 2.0, LAN 1000Base-T, GPIB

– Мультисенсорный интерфейс пользователя для всех анализаторов сигналов серии X/ открытая операционная система Windows 10

Приёмник N9048B PXE для измерения ЭМП

N9048B PXE не просто измерительный приёмник, позволяющий оценить соответствие уровня электромагнитных помех требованиям CISPR и MIL-STD-461. Это анализатор сигналов серии X, который может работать со множеством прикладных измерительных программ.

Больше уверенности в испытаниях на соответствие нормам ЭМС

– Повышение точности и улучшение повторяемости результатов испытаний за счёт выдающейся точности измерения (±0,22 дБ) и чувствительности (–174 дБм на частоте 10 ГГц)

– Прикладные измерительные программы для ЭМС, функции маркеров, масштабирование полосы обзора, обзор зоны и отображение спектрограммы

– Оборудование лаборатории гибким средством для испытания новой продукции и новых типов изделий в диапазоне частот от 2 Гц до 26,5 ГГц

– Объединение в единое целое функций приёмника ЭМП и анализатора спектра для более быстрой оценки тонкой структуры сигнала

– Опция сканирования во временной области позволяет существенно сократить время на создание списка подозрительных излучений перед выполнением окончательных измерений.

– Совместимость по кодам с приёмником N9038A MXE компании Keysight

– Возможность модернизации обеспечивает соответствие текущим и будущим потребностям испытаний

Новые стандартные функции приемников PXE

– Функция монитора спектра добавляет отображения “живого” спектра и измерителя, что упрощает определение параметров сигналов и идентификацию частоты максимумов излучений перед проведением окончательного измерения. Число точек графика: от 1 до 100 001

– Функция распределения вероятностей амплитуды (APD) включена в стандарт CISPR 11.

– Функция управления внешними схемами стабилизации полного сопротивления линии (эквивалентами сети) позволяет управлять процессом коммутации двух серийно выпускаемых преобразователей схемы стабилизации полного сопротивления линии, которые используются для измерения кондуктивных помех при выполнении испытаний на соответствие коммерческим и военным стандартам.

– Функция анализатора помех (Disturbance Analyzer) для измерения ЭМП от бытовых электрических приборов, электрических инструментов и т. д. в соответствии с требованиями стандарта CISPR 14-1
