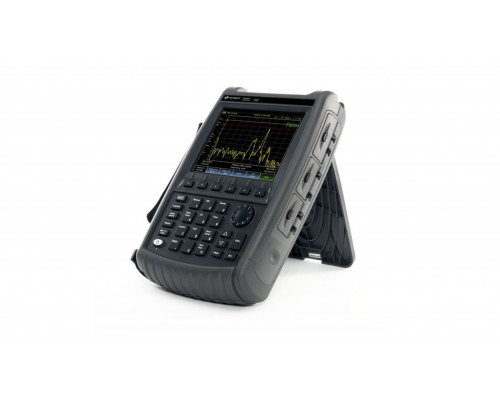

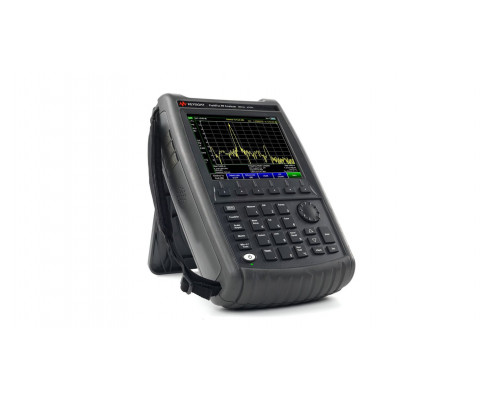

Ручные анализаторы FieldFox N991хх, N992хх, N993хх, N995хх, N996хх
– Семейство ручных ВЧ- и СВЧ-анализаторов FieldFox: анализаторы спектра (N993x, N996x), полнофункциональные 2-портовые анализаторы цепей (N992x) и комбинированные анализаторы (N991x и N995xA), работающие в диапазоне частот от 9 кГц до 50 ГГц – Соответствие стандарту MIL-PRF-28800F Class 2
– Пылезащищенная конструкция без вентиляторов и вентиляционных отверстий повышает надежность прибора при эксплуатации в широком диапазоне температур (от –10 до +55 °C), воздействии солёной и влажной окружающей среды
– Соответствие требованиям стандарта MIL-STD-810G, Method 511.5, Procedure l для работы во взрывоопасных средах
– Масса прибора: 3,2 кг
– Анализатор спектра обеспечивает беспрецедентную точность измерения уровня (±0,5 дБ) без предварительного прогрева
– Анализаторы цепей измеряют все четыре S-параметра с определением амплитуды и фазы сигналов, обеспечивая динамический диапазон до 100 дБ и предлагая самые точные методы калибровки (полная 2-портовая калибровка по неизвестной перемычке)
– Тестирование антенно-фидерных систем без внешних калибровочных комплектов (QuickCal и CalReady)
– Следящий генератор и встроенный независимый источник сигналов с диапазоном частот от от 30кГц/300кГц до 4/6,5/9/14/18/26,5/32/44/50 ГГц
– Анализатор помех с функцией регистрации и воспроизведения сигналов
– Измерение средней мощности и параметров импульсов с помощью измерителей мощности с шиной USB
Точные измерения в СВЧ-диапазоне в полевых условиях
СВЧ-анализаторы FieldFox предназначены для выполнения широкого круга задач – от планового технического обслуживания оборудования до всесторонней диагностики и устранения неисправностей. Анализаторы FieldFox обеспечивают неизменно высокое качество СВЧ-измерений, гарантируемое компанией Keysight, в любом месте.
На суше, в море и воздухе анализаторы FieldFox могут использоваться в самых разных областях: для тестирования спутниковой связи, ретрансляционных станций, систем связи военного назначения, радиолокационных систем и других целей. В тяжелых условиях и труднодоступных местах анализаторы FieldFox обеспечивают высокую точность, сопоставимую с точностью настольных анализаторов. Интерфейс пользователя, ориентированный на решение конкретных задач, поможет быстрее выполнить работу в неблагоприятных условиях.
Анализаторы FieldFox интегрируют в одном компактном корпусе функции нескольких приборов. Кроме того, они обеспечивают гибкость при планировании бюджета: приобретя прибор, сконфигурированный под текущие задачи, можно затем дополнить его другими возможностями.
Соответствие жёстким требованиям военных стандартов
– Полностью герметизированный корпус прибора обеспечивает стабильность результатов измерений в жёстких условиях

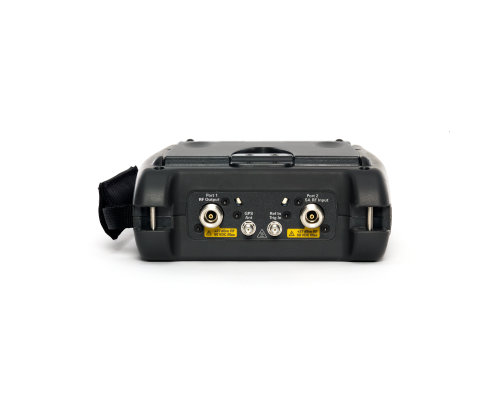

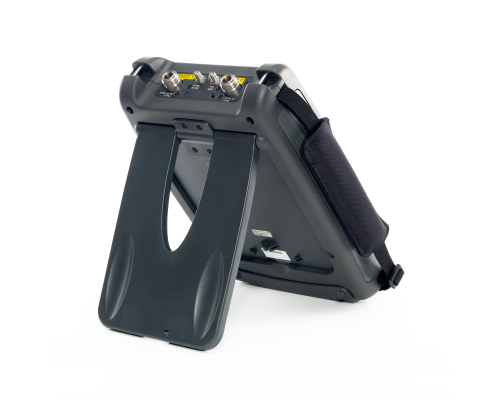

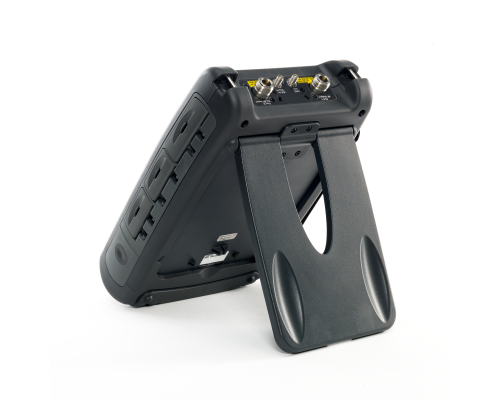

– Специально предусмотренная ниша для ВЧ-соединителей защищает их от повреждения при падении прибора или других внешних воздействиях (выдерживает падение с высоты 1,2 м на бетонную поверхность на любую из 6 граней)
– Водонепроницаемый корпус, клавиатура и оболочка выдерживают широкий диапазон температур, воздействие солёной и влажной окружающей среды
– Корпус выдерживает ударные и вибрационные нагрузки
– Широкий диапазон рабочих температур от –10 до + 55 °C
– Широкий диапазон предельных температур: от –51 до +71 °C
– Приборы соответствуют требованиям стандарта MIL-PRF-28800F Class 2
– Приборы выдержали типовые испытания и соответствует требованиям стандарта MIL-STD-810G, Method 511.5, Procedure l для работы во взрывоопасных средах
– Приборы соответствует требованиям IEC/EN 60529 IP53 по защите от пыли и воды
Руководство по выбору анализаторов FieldFox
Комбинированные ВЧ- и СВЧ-анализаторы
| Стандартная комплектация: | Стандартная комплектация: | Стандартная комплектация: |
анализатор антенно-фидерных устройств (ААФУ) | векторный анализатор цепей (ВАЦ): параметры передачи и отражения | анализатор спектра (АС) |
| Основные опции: | Основные опции: | Основные опции: |
| – векторный анализатор цепей (ВАЦ) – | – встроенный измеритель мощности | – встроенный измеритель мощности |
| – анализатор спектра (АС) | – измерение параметров импульсов | – измерение параметров импульсов |
| – встроенный измеритель мощности | – сканер каналов | |
| – измерение параметров импульсов | – анализатор спектра реального времени | |
| – сканер каналов | ||
| – анализатор спектра реального времени |
| Диапазон частот | Комбинированные модели (ААФУ + ВАЦ + АС) | Модели векторных анализаторов цепей (ВАЦ) | Модели анализаторов спектра (АС) | |
| Максимальная частота | ||||
| 4 ГГц | N9913A | N9923A-104 | - | - |
| 6/6,5 ГГц | N9914A | N9923A-106 | - | - |
| 9 ГГц | N9915A | - | N9925A | N9935A |
| 14 ГГц | N9916A | - | N9926A | N9936A |
| 18 ГГц | N9917A | - | N9927A | N9937A |
| 26,5 ГГц | N9918A | - | N9928A | N9938A |
| 32 ГГц | N9950A | - | - | N9960A |
| 44 ГГц | N9951A | - | - | N9961A |
| 50 ГГц | N9952A | - | - | N9962A |
| Начальная частота | ||||
| N991x/2x/3x | ||||
Режим ААФУ/ВАЦ | 30 кГц | 2 МГц | - | |
Режим АС | 100 кГц | - | - | 100 кГц |
| N995x/6x | ||||
Режим ААФУ/ВАЦ | 300 кГц | - | - | - |
Режим АС | 9 кГц | - | - | 9 кГц |
| N991xB | ||||
Режим ААФУ/ВАЦ | 30 кГц | 2 МГц | - | - |
Режим АС | 100 кГц | - | - | 100 кГц |
| N993xB | ||||
Режим ААФУ/ВАЦ | 300 кГц | - | - | - |
Режим АС | 9 кГц | - | - | 9 кГц |
Основные технические характеристики ручных анализаторов FieldFox серии A
| Комбинированные ВЧ- и СВЧ-анализаторы | Векторные СВЧ-анализаторы цепей (ВАЦ) | СВЧ-анализаторы спектра (АС) | |
| Характеристики | N991хA N995хA | N992хA | N993хA N996хA |
| Анализатор антенно-фидерных устройств (ААФУ) | |||
| Диапазон частот | От 30 кГц до 50 ГГц | От 30 кГц до 26,5 ГГц | |
| Измеряемые параметры | Расстояние до неоднородности, возвратные потери, потери в кабеле | Расстояние до неоднородности, возвратные потери, потери в кабеле | |
| Векторный анализатор цепей (ВАЦ) | |||
| Диапазон частот | От 30 кГц до 50 ГГц | От 30 кГц до 26,5 ГГц | |
| Измеряемые S-параметры | S11, S21, S12, S22 (модуль и фаза) | S11, S21, S12, S22 (модуль и фаза) | |
| Максимальный динамический диапазон | 100 дБ | 100 дБ | - |
| Максимальная выходная мощность порта (10 ГГц) | N991хA: –3,5 дБм | –3,5 дБм | - |
| N995хA: +4 дБм | |||
| Уровень зашумленности графика (ПП = 300 Гц) | N991хA: ±0,002 дБ | ±0,002 дБ | - |
| N995хA: ±0,004 дБ | |||
| Анализатор спектра (АС) | |||
| Диапазон частот | От 5 кГц до 50 ГГц | - | От 5 кГц до 50 ГГц |
| Максимальная полоса анализа | 5 МГц | - | 5 МГц |
| Фазовый шум на частоте 1 ГГц при отстройке 10 кГц | –111 дБн/Гц | - | –111 дБн/Гц |
| Средний уровень собственных шумов (частота 1 ГГц, минимальная полоса пропускания, предусилитель вкл.) | N991хA: –148 дБм | - | N993хA: –155 дБм |
| N995хA: –159 дБм | - | N996хA: –159 дБм | |
| Точка пересечения третьего порядка (TOI) | N991хA: +15 дБм | - | N993хA: +15 дБм |
| N995хA: +13 дБм | - | N996хA: +13 дБм | |
| Динамический диапазон,свободный от паразитных составляющих (SFDR) | N991хA: ≥ 105 дБ | - | N993хA: ≥ 105 дБ |
| Суммарная погрешность измерения уровня | ±0,5 дБ | - | ±0,5 дБ |
Основные технические характеристики ручных анализаторов FieldFox серии B
Комбинированные ВЧ- и СВЧ-анализаторы N991хВ | СВЧ-анализаторы спектра (АС) N993xВ | |
| Характеристики | ||
| Анализатор антенно-фидерных устройств (ААФУ) | ||
| Диапазон частот | От 30 кГц до 50 ГГц | |
| Измеряемые параметры неоднородности | Расстояние до неоднородности,
возвратные потери,
потери в кабеле | |
| Векторный анализатор цепей (ВАЦ) | ||
| Диапазон частот | От 30 кГц до 50 ГГц | |
| Измеряемые S-параметры | S11, S21, S12, S22
(модуль и фаза) | |
| Максимальный динамический диапазон | 120 дБ | - |
| Максимальная выходная мощность порта (10 ГГц) | N991хВ: –3,5 дБм | |
| Уровень зашумленности графика (ПП = 300 Гц) | N991хВ: ±0,002 дБ | |
| Анализатор спектра (АС) | ||
| Диапазон частот | От 30 кГц до 26,5 ГГц | От 9 кГц до 26,5 ГГц |
| Максимальная полоса анализа | 5 МГц | 5 МГц |
| Фазовый шум на частоте 1 ГГц при отстройке 10 кГц | –111 дБн/Гц | –111 дБн/Гц |
| Средний уровень собственных шумов (частота 1 ГГц, минимальная полоса пропускания, предусилитель вкл.) | N991хВ: –148 дБм | N993хВ: –155 дБм |
| N991хВ: –163 дБм | N993хВ: –163 дБм | |
| Точка пересечения третьего порядка (TOI) | N991хВ: +15 дБм | N993хВ: +15 дБм |
| Динамический диапазон,свободный от паразитных составляющих (SFDR) | N991хВ: ≥ 105 дБ | N993хВ: ≥ 105 дБ |
| Суммарная погрешность измерения уровня | ±0,5 дБ | ±0,5 дБ |
Доступные опции семейства анализаторов FieldFox
В таблице, приведённой ниже, показано сравнение функций, доступных в анализаторах семейства FieldFox.
В стандартный комплект поставки каждого анализатора FieldFox включены следующие принадлежности: преобразователь напряжения переменного тока в напряжение постоянного тока, батарея, мягкий футляр для переноски, кабель LAN и краткое справочное руководство (Quick Reference Guide). Примечание: комбинированные анализаторы в качестве базовой модели включают анализатор антенно-фидерных устройств (ААФУ), к которой могут быть добавлены векторный анализатор цепей (ВАЦ) и анализатор спектра (АС).
| Комбинированные ВЧ- и СВЧ-анализаторы | Векторные ВЧ-анализаторы цепей (ВАЦ) | Векторные СВЧ-анализаторы цепей (ВАЦ) | СВЧ-анализаторы спектра (АС) | ||
| Опция | Описание | N991хA N995xA | N9923A | N992хA | N993xA N996xA |
| Анализ антенно-фидерных устройств/векторный анализ цепей | |||||
| 010 | Векторный анализатор цепей: временная область | √ | √ (опция 208) | √ | – |
| Векторный анализатор цепей: параметры передачи и отражения до 4 ГГц (опция 104) или 6 ГГц (опция 106) | – | √ (опция 104/106)
(базовая модель) | – | – | |
| 112 | Встроенная функция быстрой калибровки QuickCal | √ (N991xA)
– (N995xA) 2 | √ (опция 010) | √ | – |
| 210 | Векторный анализатор цепей:
параметры передачи и отражения | √ | – | Базовая модель | – |
| 211 | Векторный анализатор цепей:
2-портовое измерение всех S-параметров | √ | √ (опция 122) | √ | – |
| 212 | 1-портовые измерения S-параметров смешанного режима | √ | √ (опция 212) | √ | – |
| 215 | Измерения параметров кабелей с помощью рефлектометрии во
временной области | √ | – | √ | – |
| 305 | Анализатор антенно-фидерных устройств | Базовая модель | √ (опция 305) | √ | Подмножество |
| 308 | Векторный вольтметр | √ | √ (опция 308) | √ | – |
| 320 | Измерение параметров отражения (возвратные потери, КСВН и
скалярные измерения) | – | – | – | √ |
| Анализ спектра | |||||
| 209 | Анализ передачи на большое расстояние (ERTA) | √ | – | – | √ |
| 220 | Следящий генератор, работающий во всём диапазоне частот | – | – | √ | |
| 233 | Анализатор спектра | √ | – | – | Базовая модель |
| 235 | Предусилитель | √ | – | – | √ |
| 235 | Анализатор помех и отображение спектрограмм | √ | – | – | √ |
| 238 | Анализ спектра с временным стробированием | √ | – | – | √ |
| 312 | Сканер каналов | √ | – | – | √ |
| 350 | Анализатор спектра реального времени (RTSA) | √– (N9912A) | – | – | √ |
| 351 | I/Q-анализатор (IQA) | √– (N9912A) | – | – | √ |
| 355 | Анализ аналоговой модуляции | √ | – | – | √ |
| 356 | Коэффициент шума (КШ) | √– (N9912A) | – | – | √ |
| 370 | Измерение параметров LTE FDD по радиоэфиру | √– (N9912A) | – | – | √ |
| 377 | Измерение параметров 5GTF по радиоэфиру | √– (N9912A) | – | – | √ |
| Измерения мощности | |||||
| 208 | Измерение зависимости уровня мощности от частоты с помощью
измерителей мощности с шиной USB | √ | √ (опция 112) | √ | √ |
| 302 | Поддержка внешних измерителей мощности с шиной USB | √ | √ (опция 302) | √ | √ |
| 310 | Встроенный измеритель мощности | √ | – | √ | √ |
| 330 | Измерение параметров импульсов с помощью измерителей
пиковой мощности с шиной USB | √ | √ (опция 330) | √ | √ |
| Системные свойства | |||||
| 030 | Поддержка режима дистанционного управления от устройств с
операционной системой iOS | √ | √ (опция 030) | √ | √ |
| 307 | Встроенный GPS-приёмник | √ | Только внешний | √ | √ |
| 309 | Регулируемый источник постоянного напряжения смещения | √ | – | √ | √ |
| Передача команд языка SCPI по LAN (стандартная функция) | √ | √ | √ | √ | |
| Передача команд языка SCPI по USB | √ | √ | √ | √ | |
| Программное обеспечение на базе ОС Windows | |||||
| 89601B | 89600 VSA | √ – (N9912A) | – | – | √ |
Семейство и опции FieldFox
| Опция | Описание | Комбинированный
анализатор
N9913/4/5/6/7/8B | Анализаторы спектра
N9933/4/5/6/7/8B |
| CAT / векторный анализатор цепей | |||
| 010 | Временная область VNA (векторного анализатора цепей) | √ | — |
| 210 | Передача/отражение VNA | √ | — |
| 211 | Полные S-параметры 2-портового VNA | √ | — |
| 212 | S-параметры 1 порта в смешанном режиме | √ | — |
| 215 | Рефлектометрия кабеля | √ | — |
| 305 | Анализатор кабеля и антенны | Базовая модель | — |
| 308 | Векторный вольтметр | √ | — |
| 320 | Измерение отражения (RL (потери на отражение), VSWR
(КСВН) и скалярные измерения) | — | √ |
| Спектральный анализ | |||
| 209 | Анализ передачи расширенного диапазона (ERTA) | √ | √ |
| 220 | Следящий генератор | √ | √ |
| 233 | Анализатор спектра | — | Базовая модель |
| 235 | Предварительный усилитель | √ | √ |
| 236 | Анализатор помех и спектрограмма | √ | √ |
| 238 | Стробирование анализатора спектра | √ | √ |
| 312 | Сканер каналов | √ | √ |
| 350 | Анализатор спектра в реальном времени (RTSA) | √ | √ |
| 351 | Синфазно-квадратурный анализатор (IQA) | √ | √ |
| 352 | Внутреннее и наружное картирование | √ | √ |
| 355 | Аналоговая демодуляция | √ | √ |
| 356 | Показатель шума (NF) | √ | √ |
| 358 | Измерения электромагнитных полей | √ | √ |
| 360 | Поддержка фазированной антенной решетки | √ | √ |
| 370 | Беспроводная передача данных (OTA) LTE FDD | √ | √ |
| 377 | Беспроводная передача данных (OTA) 5GTF | √ | √ |
| 378 | Беспроводная передача данных (OTA) 5G NR | √ | √ |
| B04 | Полоса анализа, 40 МГц | √ | √ |
| B10 | Полоса анализа, 100 МГц | √ | √ |
| Измерения мощности | |||
| 208 | Измерения USB датчика мощности по отношению к частоте | √ | √ |
| 302 | Поддержка USB датчика мощности | √ | √ |
| 310 | Встроенный измеритель мощности | √ | √ |
| 330 | Измерения импульса с помощью USB датчика пико-вой
мощности | √ | √ |
