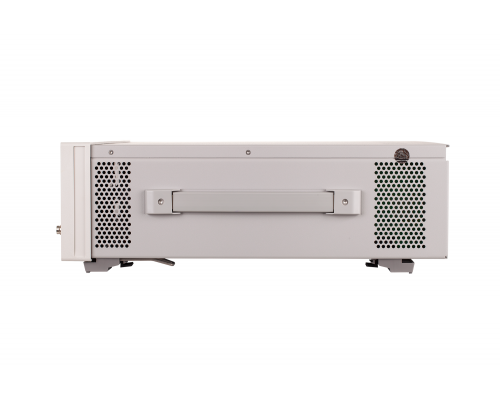

Аудиоанализатор U8903B
– Низкий уровень остаточных искажений (менее –101 дБ) для тестирования устройств с низким уровнем искажений
– Широкая полоса частот измерения; возможность проведения измерений в диапазоне частот от 0 или 10 Гц до 96 кГц или до 1,5 МГц (с опцией широкой полосы частот N3431A
– Тестирование аудиохарактеристик устройств с интерфейсом Bluetooth
– Гибкая конфигурация с набором опций, включающих до 8 каналов аналогового анализатора и цифровые аудиоинтерфейсы
– Функция задания последовательности тестирования для реализации автоматического тестирования
– Измерение качества передачи речи и аудиосигналов с использованием алгоритмов оценки POLQA и PESQ
– Измерение отношения сигнал/шум (SNR), SINAD, IMD, DFD, отношения THD+ N, уровня THD + N, перекрестных искажений и многое другое
– Применение взвешивающих функций, стандартных фильтров и фильтров, определяемых пользователем, включая свойства узкополосных режекторных фильтров
– Возможность комплектации прибора гибкими опциями цифровых аудиоинтерфейсов, включая AES3/SPDIF или DSI
– Возможность тестирования множества используемых в настоящее время компонентов и приложений с диапазоном входных логических уровней от 1,2 до 3,3 В (DSI)
– Встроенный режим совместимости с HP 8903B на уровне кода, не требующий переписывать программы на языке SCPI
Новый аудиоанализатор U8903B компании Keysight предназначен для всесторонних измерений параметров аудиосигналов. Прибор имеет низкий уровень остаточных искажений (менее –110 дБ), позволяя измерять параметры самых требовательных устройств. Широкая полоса анализа 1,5 МГц обеспечивает высочайшее разрешение при проведении 2-канальных измерений, а встроенная функция задания последовательности тестирования позволяет проводить предварительно сконфигурированные измерения, включая анализ качества передачи речи в соответствии с требованиями современных стандартов. Аудиоанализатор U8903B можно сконфигурировать для решения разнообразных прикладных задач тестирования аудиосистем.
Широкий набор опций
Конфигурируемые измерительные каналы
Аудиоанализатор U8903B может быть сконфигурирован как прибор, имеющий 4, 6 или 8 каналов аналогового анализатора. Прибор способен выполнять измерения одновременно по всем каналам, что делает U8903B идеальным вариантом для тестирования многоканальных систем, таких как системы объёмного звука 5.1 или 7.1.
Широкая полоса частот измерения 1,5 МГц
Опция широкой полосы частот U8903B (N3431A) включает два измерительных канала, каждый с полосой частот 1,5 МГц и разрешением 24 бита. Кроме того, быстрое преобразование Фурье (БПФ) с объёмом выборки до 2 М точек предоставляет беспрецедентные возможности измерений. Эта опция является идеальной для исследования спектра сигналов усилителей класса D или импульсных источников питания в тех случаях, когда частотные составляющие или шум, находящиеся далеко за пределами диапазона звуковых частот, могут оказывать отрицательное воздействие на качество звучания. Эта опция также подходит для приложений, где раньше использовались НЧ-анализаторы спектра.
Оценка качества передачи речи в соответствии с PESQ и POLQA
Как предписывается требованиями ITU-T (МСЭ-Т), аудиоанализатор U8903B предлагает объективную оценку восприятия качества передачи речи (POLQA) в соответствии с ITU-T P.863, а также оценку восприятия качества передачи речи (PESQ) в соответствии с ITU-T P.862.
Алгоритм POLQA включает ряд усовершенствований по сравнению со своим предшественником, PESQ (ITU-T P.862), и может быть использован также для работы с более широкополосными аудиосигналами, поддерживая как измерения сигналов в традиционном диапазоне звуковых частот в сетях телефонной связи (300 – 3400 Гц), так и измерения широкополосных и сверхширокополосных речевых сигналов (до 14000 Гц), необходимые для оценки качества широкополосного звука (HD Voice). Благодаря поддержке POLQA аудиоанализатор U8903B можно использовать для тестирования оборудования сотовой связи поколений 3G и 4G/LTE, сетевого оборудования и телефонов VOIP-систем (передача голоса по IP-протоколу), и приложений, связанных с технологией HD Voice.
Развитые возможности тестирования
Низкий уровень остаточных искажений
Аудиоанализатор U8903B имеет очень низкий уровень остаточных искажений и шумов. Уровень остаточных искажений не превышает –110 дБ при проведении измерений, включающих одновременно до 8 каналов.
Управление последовательностью тестирования
Встроенная функция задания последовательности тестирования позволяет создавать гибкие и удобные последовательности, автоматизирующие процесс тестирования и создания отчётов. Эта функция устраняет необходимость в написании сложного программного кода или приобретении дополнительного внешнего контроллера. Пользователи могут установить и определить виды измерений, а также задать критерии допускового тестирования (прошёл/не прошёл), сокращая время разработки теста, а также время тестирования устройств.
Расширение возможностей тестирования цифровых аудиоустройств
Опции аудиоинтерфейсов
При тестировании широкого круга цифровых аудиоустройств используются стандартные интерфейсы: AES3/SPDIF и DSI. Оба типа этих цифровых аудиоинтерфейсов доступны как вместе, так и по отдельности при заказе U8903B. За счёт этого обеспечивается необходимая гибкость при выборе интерфейсов для тестирования и проведения приёмочных испытаний изделий бытовой электроники и ИС цифровых аудиоустройств. U8903B поддерживает несколько форматов DSI: I2S, Left Justified, Right Justified и DSP. Эти форматы подходят для большинства приложений, связанных с разработкой и тестированием цифровых аудиоустройств.
Широкий диапазон изменения логических уровней
Аудиоанализатор U8903B позволяет настраивать входные/выходные логические уровни в диапазоне от 1,2 до 3,3 В, обеспечивая максимальную совместимость с тестируемыми устройствами (ТУ). Кабель интерфейса DSI (опция U8903B-105) упрощает соединение между аудиоанализатором и ТУ. Он подключается к 25-контактному соединителю интерфейса DSI на задней панели U8903B. На другом конце кабеля все линии данных и тактовых сигналов выполнены в виде отдельных проводников с соединителями BNC, за счёт чего обеспечивается быстрое и простое подключение к ТУ.
Тестирование аудиохарактеристик Bluetooth-устройств
U8903B c новыми опциями BLU и BL2 работает в соответствии с требованиями версии 4.0 стандарта Bluetooth. Уровень выходного сигнала +5 дБм обеспечивает возможность тестирования широкого круга Bluetoothустройств, а также контроля качества соединения по каналу Bluetooth.
Основные технические характеристики
Виды измерений
| THD + N, SINAD, SNR | Погрешность: ± 0,5 дБ (< 20 кГц),
±0,7 дБ (< 100 кГц); диапазон входного
напряжения: от < 1 мкВ до 140 В (СКЗ) |
| Уровень | Диапазон измерения напряжения постоянного
тока: от 0 до ± 200 В, погрешность: ±1% |
| Погрешность измерения напряжения переменного
тока ( 1 кГц): 0,03 дБ (0,35%) (23 °C ±5 °C),
0,05 дБ (0,58%) (от 0 до 55 °C) | |
| Неравномерность АЧХ (относительно 1 кГц):
±0,008 дБ (< ± 0,003 дБ, тип.): ≤ 20 кГц,
±0,08 дБ: ≤ 80 кГц ±0,1 дБ: ≤ 96 кГц;
определение уровней сигналов переменного тока:
СКЗ, размах, квазипиковое значение | |
| Частота | Диапазон: от 10 Гц до 96 кГц; погрешность:
2 х 10-6 +100 мкГц (≤ 50 кГц), < 5 х 10-6 (> 50 кГц);
разрешение: 6 разрядов |
| Фаза | Разрешение: 0,01 °; погрешность: ±2 °(< 20 кГц),
±4 ° (< 100 кГц); мин. входное напряжение: 1 мВ |
| Интермодуляционные искажения (ИМИ) (SMPTE) | Остаточные ИМИ: ≤ 0,0025% (–92 дБ) |
Аналоговые аудиофильтры
| Фильтры нижних частот (ФНЧ) | 2 кГц, 3 кГц, 5 кГц, 8 кГц, 10 кГц, 10 кГц, 20 кГц,
22 кГц, 30 кГц, 40 кГц, 50 кГц, 80 кГц |
| Фильтры верхних частот (ФВЧ) | 15 Гц, 20 Гц, 22 Гц, 30 Гц, 50 Гц, 70 Гц, 100 Гц,
200 Гц, 300 Гц, 400 Гц |
| Взвешивающие фильтры | Характеристика А, псофометрическая
характеристика (C-Message), характеристики
MKKP-1K, MKKP-2K, MKKTTA, коррекция
предыскажений (50 мкс, 75 мкс), определяемый
пользователем |
Анализатор на основе БПФ
| Объём выборки | 256, 512, 1024, 2048, 4096, 8192, 16384,
32768, 65536, 131072, 262144, 524288, 1M, 2M |
| Взвешивающие функции | прямоугольная, Хэннинга, Хэмминга,
Блэкмана-Харриса, Райфа-Винсента 1 и 3,
с равномерной вершиной, Кайзера |
Функции свипирования генератора
| Свипируемые параметры | Частота, амплитуда, фаза |
Виды свипирования Режимы свипирования | По линейному или логарифмическому закону автоматическое, по списку |
Контрольные выходы (опция U8903B-AUX)
| Контрольный выход | Масштабируется, чтобы 1 В (СКЗ) соответствовал
макс. значению каждого входного предела
анализатора |
| Вспомогательный выход (Aux) | От 0,5 до 5,1 В ±5%; < 100 мA |
| Соединитель для наушников | Рекомендуются наушники с соединителем 3,5 мм |
Полоса частот 1,5 МГц (опция N3431A)
| Основной диапазон частот | От 10 Гц до 1,5 МГц |
| Погрешность частоты | ±2 х 10^-6 (> 50 кГц) |
| Неравномерность АЧХ относительно 1 кГц | |
≤ 200 кГц/≤ 1 МГц/≤ 1,5 МГц | ± 0,1 дБ/± 0,5 дБ/± 1,0 дБ |
Измерение POLQA/PESQ (опция N3432A/N3433A), по лицензии компании OPTICOM GmbH
| POLQA | Объективная оценка слышимого качества речи
(Рекомендация МСЭ-Т P.863) |
| PESQ | Оценка восприятия качества передачи речи
(Рекомендации МСЭ-Т P.862, 862.1 и 862.2) |
| Численные результаты | Оценка POLQA/PESQ |
| Графическое отображение (в зависимости от времени) | Оценка POLQA/PESQ, средняя экспертная оценка (MOS-LQO), задержка, перерывы связи,
эталонный сигнал и искажённый сигнал |
Тестирование цифровых аудиоустройств
Цифровой аудиоинтерфейс AES3/SPDIF
| Входной/выходной соединитель | |
Балансный/небалансный режим | XLR (трансформаторная связь)/BNC (заземлён.) |
Оптический | соединитель TOSLINK |
| Входной/выходной импеданс | |
Балансный режим | 110 Ом или высокий импеданс (> 2 кОм)/110 Ом |
Небалансный режим | 75 Ом или высокий импеданс (> 20 кОм)/75 Ом |
| Входные/выходные уровни | |
Балансный/небалансный режим | От 0,3 до 5,1 В (размах)/от 0,3 до 2,5 В (размах) |
| Частота дискретизации | От 28 до 192 кГц, погрешность ±5 х 10^-6 |
| Погрешность выходного уровня | ±1 дБ (тип.), ±1,5 дБ |
| Разрядность аудиосигнала | От 8 до 24 бит |
| Протокол | Профессиональный или пользовательский |
Цифровой аудиоинтерфейс DSI
| Входной/выходной соединитель | 25-контактный соединитель D-SUB (вилка) |
| Входной/выходной импеданс | ≥ 10 кОм/50 Ом |
| Логические уровни | 1,2 В, 1,5 В, 1,8 В, 2,5 В, 3,3 В, определяемые
пользователем (стандартные уровни LVCMOS) |
| Частота дискретизации | От 6,75 до 400 кГц, погрешность ±5 х 10^-6 |
| Формат данных | Left Justiied, Right Justiied, I2S или DSP |
| Разрядность аудиосигнала | От 8 до 24 бит (шаг 1 бит) |
Генератор
| Диапазон частот | от 5 Гц до 0,45 от частоты дискретизации |
| Остаточный уровень THD+N | ≤ –140 дБ |
Анализатор
| Диапазон частот | от 5 Гц до 0,45 от частоты дискретизации |
| Диапазон уровней | |
переменного тока | от < –120 до 0 дБ полной шкалы |
постоянного тока | ±1 (относительно полной шкалы) |
| Остаточный уровень THD+N | ≤ –140 дБ |
Тестирование аудиохарактеристик устройств с интерфейсом Bluetooth
Технические характеристики стандарта Bluetooth
| Версия стандарта Bluetooth | 4.0, за исключением протокола с низким
энергопотреблением |
| Импеданс ВЧ-входа/выхода | 50 Ом (ном.) |
| ВЧ-соединители | Type-N (розетка) |
| Мощность выходного ВЧ-сигнала | +5 дБм (макс.) |
Профили и поддерживаемые кодеки
| AGHSP/HSP v1.2 (Headset) | CVSD |
| AGHFP/HFP v1.6 (Hand-free) | CVSD & mSBC (WBS) |
| A2DP v1.2 (Sink and Source) | SBC, aptX |
| AVRCP 1.4 (Controller) | Базовые установки дистанционного управления
(воспроизведение, останов, пауза, обратная
перемотка, прямая перемотка) |
Кодеки
| CVSD | |
Частота дискретизации | Возможные значения): 8 кГц |
Поддерживаемые каналы | Моно |
Разрешение | 16 бит/выборка |
| mSBC | |
Частота дискретизации | Возможные значения): 16 кГц |
Поддерживаемые каналы | Моно |
Разрешение | 16 бит/выборка |
| SBC, APT-X | |
Частота дискретизации | Возможные значения: 16 кГц, 32 кГц,
44,1 кГц, 48 кГц |
Поддерживаемые каналы | Стерео/моно/сдвоенные (автоматически
выбирается в соответствии с ТУ) |
Разрешение | 16 бит/выборка |
