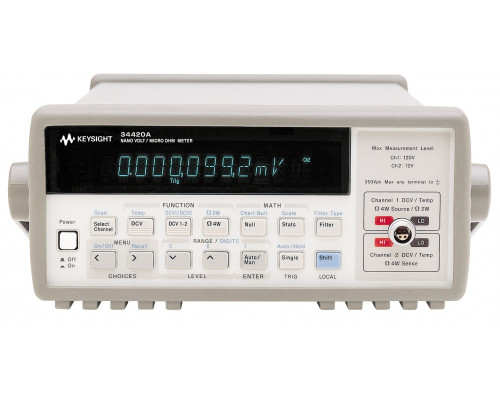

Цифровой 7.5-разрядный нановольтметр/микроомметр (34420A)

– Разрешение индикатора: 7,5 разрядов

– Чувствительность: 100 пВ/100 нОм

– Уровень шума: 1,3 нВ (СКЗ)/8 нВ (размах)

– Прямые измерения температуры с помощью эталонных платиновых резистивных термометров (SPRT), резистивных датчиков температуры (RTD), терморезисторов и термопар

– Два входных канала, позволяющие измерять отношение и разность напряжений

– Пределы: от 1 мВ до 100 В

– Интерфейсы: GPIB (IEEE488) и RS232 в стандартной конфигурации

– Совместимость с языками программирования SCPI и Keithley 181

– Скорость измерений до 250 отсчетов в секунду

7,5-разрядный нановольтметр/микроомметр 34420А с высокими характеристиками

Нановольтметр по цене микровольтметра

Нановольтметр/микроомметр 34420A компании Keysight является мультиметром с высокой чувствительностью, оптимизированным для низкоуровневых измерений. Он выполняет измерение напряжения постоянного тока низкого уровня, а также обладает функциями измерения сопротивления и температуры, устанавливая новый стандарт гибкости и производительности приборов для низкоуровневых измерений.

Минимизация погрешностей при низкоуровневых измерениях

Входные усилители с низким уровнем собственного шума и очень точная настройка входной схемы защиты снижают уровень шума до 8 нВ (размах). Разрешение индикатора 7,5 разрядов, возможность включения аналоговых и цифровых фильтров, погрешность за 24 часа при измерении напряжения постоянного тока, равная 0,0002%, и экранированный соединитель обеспечивают точные повторяющиеся результаты измерения.

Два входных канала

Двухканальное программируемое сканирующее устройство в составе 34420A упрощает выполнение сравнения напряжений. Встроенные функции определения отношения и разности напряжений постоянного тока активизируют автоматические двухканальные измерения, не требуя внешнего сканирующего устройства, работающего в нановольтовом диапазоне. Оба входных канала обладают идентичными техническими характеристиками и имеют одинаковый низкий уровень собственного шума, обеспечивая точное сравнение.

Встроенные функции измерения сопротивления и температуры

При выполнении прецизионных низкоуровневых измерений сопротивления 34420A использует входные усилители с низким уровнем собственного шума вместе с внутренним высокостабильным источником тока. При этом не требуется тратить дополнительные средства на приобретение внешнего источника тока и преодолевать проблемы, связанные с его использованием. При измерении сопротивления используется один из трех режимов:

– стандартный;

– с низким уровнем мощности;

– с ограничением напряжения при тестировании схем с малыми токами.

Для минимизации термо-ЭДС и связанных с ней погрешностей используется компенсация смещения.

Измерения с эталонным резистивным термометром (SPRT)

Встроенные программы преобразований, совместимые с ITS-90, принимают коэффициенты калибровки от используемого эталонного платинового резистивного термометра (SPRT) для выполнения прямых измерений температуры и преобразования результатов измерений. Поддерживаются также измерения с использованием резистивных датчиков температуры (RTD), терморезисторов и термопар.

Гибкие системные функции

Нановольтметр/микроомметр 34420A позволяет решать самые трудные задачи при использовании как в настольном варианте, так и в составе системы. Стандартная конфигурация прибора включает интерфейсы GPIB и RS-232, языки программирования SCPI и Keithley 181, память на 1024 отсчета, функции статистической обработки и масштабирования, выход для подключения аналогового самописца.

Программный пакет Keysight IntuiLink

Программный пакет Keysight IntuiLink позволяет упростить обработку накопленных данных, используя такие прикладные программы, как Microsoft Excel® или Word®, для анализа, интерпретации, отображения, распечатки и документирования данных, полученных от 34420А. Можно установить мультиметр в нужный режим работы и передавать однократные отсчеты или данные в логарифмическом масштабе в электронную таблицу Excel в определенные интервалы времени.

Технические характеристики

Комплект поставки

Кабель 34102А длиной 4 фута с медными плоскими присоединительными контактами под винт и низким уровнем термо-ЭДС, 4-проводная закорачивающая вставка (34103А), руководство по эксплуатации, руководство по техническому обслуживанию, средство для промывки контактов, формуляр с данными испытаний и сетевой шнур.
