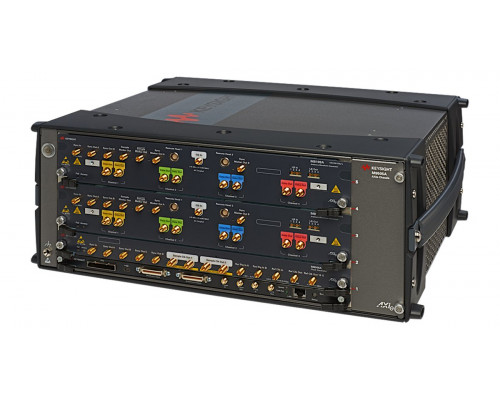

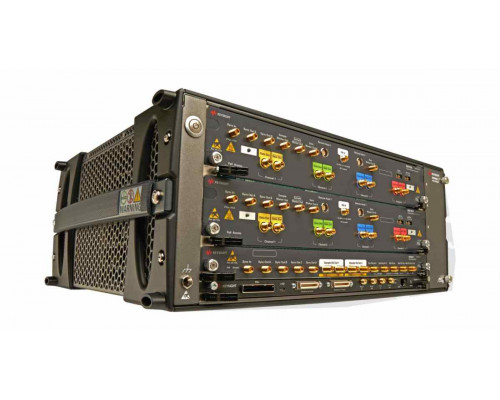

Генератор сигналов произвольной формы в формате AXIe M8199A

– Число каналов в одном модуле M8199A: 2 или 4 (опция 002 или 004); при этом максимальное число каналов может быть: 4 (без опции IVL) или 2 (с опцией IVL)

– Аналоговая полоса частот: 65 ГГц (тип.) без опции ILV, 60 ГГц (тип.) с опцией IVL, 70 ГГц (тип.) с опцией ILV и выносной головкой (по уровню -3 дБ, за исключением спада характеристики по закону sin(x)/x)

– Встроенная функция калибровки АЧХ и ФЧХ для обеспечения высокой чистоты выходных сигналов

– Разрешение ЦАП: 8 бит

– Эффективное число разрядов (ENOB): 6 бит для выходных сигналов от 0 до 50 ГГц при частоте дискретизации 100 Гвыб/с

– Уровень собственного джиттера: < 60 фс

– Диапазон значений частоты дискретизации: от 100 до 128 Гвыб/с (без опции IVL); от 200 до 256 Гвыб/с (с опцией IVL)

– Амплитуда сигналов: от 75 мВ до 0,9 В (размах) для несимметричных сигналов и от 150 мВ до 1,8 В (размах) для дифференцильных сигналов

– 2 или 4 независимых канала с I/Q-модуляцией и символьными скоростями до 160 Гбод

– Время перехода (между уровнями 20% и 80%): 3,5 пс (тип.) с коррекцией АЧХ; 4,5 пс (тип.) без коррекции АЧХ

– Разрешение настройки временного сдвига между каналами: 15 фс

– До 16 синхронизированных каналов при использовании 4 модулей

– Широкополосный фазовый шум: < 150 дБн при отстройках > 1 МГц

– Глубина памяти сигналов: 512 Квыб/1 Мвыб на канал

Генератор сигналов произвольной формы M8199A компании Keysight имеет самую высокую частоту дискретизации до 256 Гвыб/с, самый широкий диапазон частот в своём классе, а также до четырёх синхронизированных каналов, работающих в одном модуле.

Генерация когерентных оптических сигналов

Для приложений со скоростями передачи данных 800 Гбит/с и 1 Тбит/с требуются генераторы сигналов, обеспечивающие одновременно высокое быстродействие, точность и гибкость при формировании сигналов. M8199A - идеальное решение для тестирования различных оптических систем, начиная от дискретных компонентов (оптические усилители мощности), до более сложных систем с двойной поляризацией (оптические модуляторы или оптические приёмники).

Обеспечивая до 4 каналов в 2-слотовом модуле в формате AXIe, каждый из которых работает с частотой дискретизации до 128 Гвыб/с и имеет аналоговую полосу частот до 65 ГГц, M8199A позволяет тестировать системы с двойной поляризацией и генерировать сигналы со множеством схем модуляции (QPSK, nQAM и другие) со скоростью до 128 Гбод.

Использование опции ILV увеличивает частоту дискретизации 128 Гвыб/с по 4 каналам до 256 Гвыб/с по 2 каналам.

Выносные головки (опция) увеличивают амплитуду выходных сигналов, позволяя подавать их непосредственно на усилитель модулятора.

Компенсация искажений, генерируемых, кабелями и усилителями, может быть реализована путём встраивания/исключения S-параметров соответствующих цепей, либо проведением калибровки в рабочем положении, используя ПО векторного анализа сигналов компании Keysight.

Генерация многоуровневых/многоканальных цифровых сигналов

M8199A является идеальным средством для исследования новейших форматов модуляции, необходимых для перехода к следующему уровню скоростей передачи данных. Например, он позволяет проводить эксперименты с использованием PAM-3, PAM-6, PAM-8 или собственных форматов модуляции на скоростях передачи данных до 128 Гбод. Опция чередования повышает частоту дискретизации до 256 Гвыб/с, позволяя работать с символьными скоростями выше 128 Гбод.

На скоростях передачи данных, достигающих нескольких Гбит/с, необходимо учитывать влияние кабелей, проводников печатных плат, соединителей и других цепей для того, чтобы в контрольной точке тестируемого устройства (ТУ) сгенерировать требуемый сигнал. M8199A включает цифровые методы ввода предыскажений для компенсации АЧХ и ФЧХ выхода генератора и любых внешних цепей, чтобы обеспечить генерацию в ТУ требуемого сигнала. Каналы могут встраивать/исключать эти цепи при наличии соответствующих S-параметров.

Генерация широкополосных РЧ-сигналов для беспроводной связи и аэрокосмических/оборонных применений

Последние разработки в области радиолокации и беспроводной связи требуют использования качественных сигналов с полосами модуляции, превосходящими 10 ГГц, а в некоторых случаях достигающими 30 ГГц. Возможность генерации таких сигналов на ПЧ, а не в виде I/Q-сигналов - другое важное свойство, необходимое для поддержки таких применений. С частотами дискретизации 128 или 256 Гвыб/с M8199A обеспечивает генерацию высококачественных широкополосных РЧ-сигналов.

Исследования в области физики, химии и электроники

С помощью M8199A можно сгенерировать любые сигналы произвольной формы, которые можно описать, рассчитать с помощью MATLAB и загрузить в M8199A. Обеспечивается генерация ультракоротких (до 5 пс), но точных импульсов, либо очень коротких, но широкополосных РЧ-импульсов и радиоимпульсов с ЛЧМ, необходимых для исследования процессов химических реакций и возбуждения элементарных частиц.
