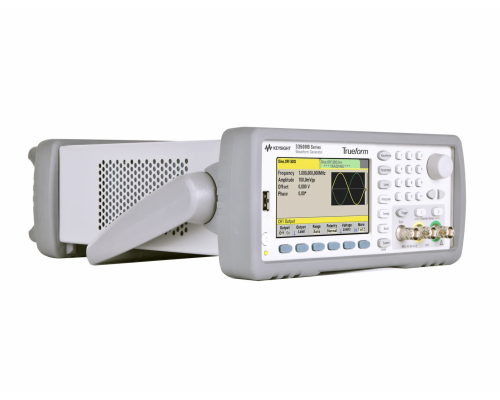

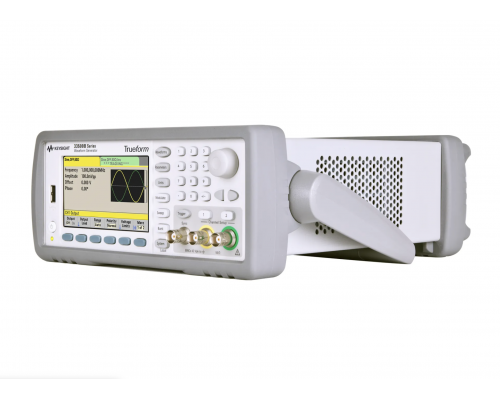

Генераторы сигналов стандартной/произвольной формы серии 33500B
– Эксклюзивная технология генерации сигналов Trueform
– Генерация сигналов синусоидальной и прямоугольной формы в диапазоне частот до 20 или 30 MГц
– Джиттер <40 пс, коэффициент нелинейных искажений < 0,04%
– Частота дискретизации до 250 Мвыб/с, амплитуда выходного сигнала от 1 мВ до 10 В (размах) с разрешением 16 бит
– Глубина памяти памяти при генерации сигналов произвольной формы): 1 Мвыб в стандартной комплектации с возможностью расширения до 16 Мвыб
– Встроенный Web-сервер для дистанционного управления
– Интерфейсы USB, LAN (LXI-C) и GPIB
Достижение нового уровня точности и гибкости
Генераторы сигналов серии 33500 с уникальной технологией Trueform компании Keysight обеспечивают высочайшее качество выходного сигнала, более широкие возможности и гибкость по сравнению с традиционными генераторами на основе технологии прямого цифрового синтеза (DDS). Технология Trueform компании Keysight предлагает новую альтернативу, которая сочетает лучшие стороны DDS и поточечной архитектуры, предлагая преимущества обеих технологий без присущих им ограничений. Технология Trueform использует эксклюзивный метод дискретизации, обеспечивающий непревзойденные характеристики по той же низкой цене, которая свойственна технологии DDS.
Уникальная технология Trueform
– Широкие возможности по генерации различных сигналов для самых ответственных измерений
– Исключительная чистота сигналов: уровень гармонических искажений синусоидальных сигналов в 5 раз ниже, чем у аналогичных приборов
– Более точная синхронизация: при генерации импульсных сигналов в частотном диапазоне до 30 МГц уровень джиттера в 10 раз ниже, чем у аналогичных приборов
– Дополнительная функция создания сигналов произвольной формы по точкам с возможностью многократного последовательного воспроизведения сегментов сигнала позволяет с более высокой точностью генерировать задаваемые пользователем сигналы
Основные возможности прибора
– Частота дискретизации 250 Мвыб/с обеспечивает более высокое разрешение по времени для сигналов произвольной формы
– Амплитуда выходного сигнала от 1 мВ до 10 В (размах) с разрешением 16 бит
– Объем памяти: 1 Мвыб с возможностью расширения до 16 Мвыб
– Интерфейсы USB, LAN (LXI-C) и GPIB для быстрого и удобного подключения к ПК или локальной сети
– Мгновенный доступ ко всей документации прибора со смартфона или планшетного компьютера в формате WebHelp.
– Дополнительная функция воспроизведения I/Q-сигналов
Создание и редактирование сигналов
– Расширенные возможности по созданию и редактированию сигналов с помощью ПО 33503A BenchLink Waveform Builder Pro и Basic
– Создание сигналов с передней панели с помощью встроенного редактора
– Возможность захвата сигналов с помощью осциллографа с последующей их загрузкой в генератор
– Создание сигналов с помощью MATLAB, Microsoft® Excel и других программ с последующей их загрузкой в генератор
Технические характеристики
| Формы сигналов | |
| Стандартной формы | Синусоидальный, прямоугольный, пилообразный,
треугольный, импульсный, гауссов шум, ПСДП,
напряжение постоянного тока |
| Произвольной формы, встроенные (только для 33511B/12B/21B/22B) | Кардиосигнал, с экспоненциальным фронтом или срезом, колоколообразный импульс, гаверсинус, функция Лоренца, (Lorentz) производная от функции Лоренца (D-Lorentz),
пилообразный с отрицательным наклоном, sin(x)/x |
| Произвольной формы, определяемые пользователем (только
для 33511B/12B/21B/22B) | До 1 Мвыб (с опцией 002 до 16 Мвыб) с формированием многосегментной последовательности |
| Режимы работы и виды модуляции | |
| Режимы работы | Непрерывная генерация, модуляция, свипирование частоты,
генерирование пакетных сигналов, стробирование выхода |
| Виды модуляции | AM, ЧМ, ФМ, ЧМн, двоичная ФМн, ШИМ, аддитивная
модуляция (несущая + сигнал модуляции) |
Характеристики сигналов
| Синусоидальный сигнал | ||
| Диапазон частот | От 1 мкГц до 20 или 30 МГц, разрешение 1 мкГц | |
| Неравномерность АЧХ (относительно 1 кГц) | < 100 кГц: ±0,10 дБ; От 100 кГц до 5 МГц: ±0,15 дБ | от 5 до 20 МГц: ±0,30 дБ; от 20 до 30 МГц: ±0,40 дБ |
| Гармонические искажения (тип.) | < 20 кГц: < –70 дБн; От 20 до 100 кГц: < –65 дБн | 100 кГц до 1 МГц: < –50 дБн; от 1 до 20 МГц: < –40 дБн; от 20 до 30 МГц: < –35 дБн |
| Коэффициент нелинейных искажений (тип.) (THD) | |
от 20 Гц до 20 кГц: | < 0,04% |
| Негармонические побочные составляющие (тип.) | |
Станд. комплектация | < –75 дБн, повышение на +20 дБ/декаду выше 2 МГц |
Опция OCX: | < –75 дБн, повышение на +20 дБ/декаду выше 10 МГц
или < –100 дБм (большее из значений) ниже 500 МГц) |
| Однополосный фазовый шум (SSB) (тип.), отстройка 1/10/100 кГц | |
Станд. комплектация | –105/115/125 дБн/Гц |
Опция OCX | –110/125/135 дБн/Гц |
| Гауссов шум | |
| Полоса сигнала (тип.) | от 1 мГц до 20 или 30 МГц, изменяемая |
| Пик-фактор (ном.) | 4,6 |
| Период повторения | > 50 лет |
| Псевдослучайная двоичная последовательность (ПСДП) | |
| Cкорость передачи битов | от 1 мбит/с до 50 Мбит/с, разрешение 1 мбит/с |
| Длина послед-сти | 2^m -1, m = 7, 9, 11, 15, 20, 23 |
| Характеристики сигналов произвольной формы | |
| Общие характеристики | |
| Число выборок в сигнале | от 8 выб до 1 Мвыб на канал (16 Mвыб с опцией MEM),
шаг 1 выборка |
| Частота дискретизации | от 1 мквыб/с до 250 Мвыб/с, разрешение 1 мквыб/с |
| Разрешение по амплитуде | 16 бит |
| Полоса частот (–3 дБ, ном.) | фильтр выкл.: 40 МГц фильтр вкл. (“Normal”): 0,27 x (частота дискретизации) фильтр вкл. (“Step”): 0,13 x (частота дискретизации) |
| Время нарастания/спада | 0,35/(полоса частот) (10 нс, мин.), фильтр вкл. |
| Время установления (тип.) | < 200 нс до 0,5% от конечного значения |
| Джиттер (тип.) | Фильтр выкл.: < 40 пс СКЗ; фильтр вкл.: < 5 пс |
| Воспроизведение I/Q-сигналов (только для 33512B/22B c опцией IQP) | |
| Программируемые искажения (между каналами) | |
| Разбаланс амплитуд | От –30% до +30% |
| Разность смещений по постоянному току | ±(5 В постоянного тока - пик. значение переменной составляющей), нагрузка 50 Ом |
| ±(10 В постоянного тока – пик. значение переменной
составляющей), без нагрузки | |
| Временной сдвиг | От -4,0 до +4,0 нс |
| Формы представления | |
| Зависимость амплитуды от времени, X-Y (сигнальное созвездие) | |
| Формирование последовательностей сигналов (только в 33511B/12B/21B/22B)
Предварительно можно загрузить в энергозависимую память
до 32 последовательностей с общим числом сегментов до 1024 | |
| Длина сегмента | от 8 выб до 1 Мвыб на канал (16 Мвыб с опцией MEM),
шаг 1 выборка |
| Длина послед-сти | от 1 до 512 шагов |
| Число повтор. сегмента | от 1 до 1 x 10^6 или бесконечное |
| Характеристики выводов | |
| Изоляция | Корпуса соединителей выходов, входов Sync и Mod In
соединены между собой, но изолированы от шасси прибора.
Макс. допустимое напряжение на изолированных корпусах
соединителей ±42 В пик. |
| Выходы сигналов | |
Вых. сопротивление | 50 Ом (ном.) |
Вкл., выкл., инверсия | Выбирается для каждого канала |
Пределы | Определяемые пользователем значения VMAX и VMIN |
Защита от перегрузки | Автоматическое отключение выходов при перегрузке,
прибор неограниченно долго выдерживает короткое
замыкание выхода на землю |
| Амплитуда сигналов | |
| Диапазон | от 1/2 мВ до 10/20 В (размах), нагрузка 50 Ом/без нагрузки |
| Разрешение | 4 разряда |
| Единицы измерения | В (размах), В (СКЗ), дБм (по выбору) |
| Погрешность | ±1% от установл. значения ±1 мВ (размах) на частоте 1 кГц |
| Смещение по постоянному току | |
| Диапазон | ±(5 В постоянного тока - пик. значение переменной
составляющей), нагрузка 50 Ом |
| ±(10 В постоянного тока - пик. значение переменной
составляющей), без нагрузки | |
| Разрешение | 4 разряда |
| Погрешность | ±1% от установленного смещения ±0,25%
от установленного значения амплитуды ±2 мВ |
| Характеристики сигнала опорной частоты | |
| Генератор опорной частоты (станд. комплектация) | |
| 1 год, 23 °C ± 5 °C | ± 1 х 10^-6 от установленного значения ± 15 пГц |
| 1 год, от 0 до 55 °C | ± 2 х 10-6 от установленного значения ± 15 пГц |
| Высокостабильный генератор опорной частоты (опция OCX) | |
| 1 год, от 0 до 55 °C | ± 0,1 х 10^-6 от установленного значения ± 15 пГц |
| Виды модуляции и режимы работы | |||||||||
| Несущая | AM | ЧМ | ФM | ЧМн | ФМн | ШИМ | Сум | Пакет | Свипир |
| Синус. и прямоугольн. | ● | ● | ● | ● | ● | ● | ● | ● | |
| Импульсн. | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Пилообр. и треугольн. | ● | ● | ● | ● | ● | ● | ● | ● | |
| Гауссов шум | ● | ● | ●* | ||||||
| ПСДП | ● | ● | ● | ● | ● | ||||
| Сигнал произв. формы | ● | ●** | ●* | ● | ● | ||||
| Последовательности | ● | ● |
●* Только стробируемые пакетные сигналы. ●** Относится к тактовой частоте выборок, но не ко всему сигналу
Модулирующие сигналы
| Несущая | Синус | Прямоугольн. | Треуг./пилообр. | Гауссов шум | ПСДП | Произв. формы | Внеш. |
| Синус. | ● | ● | ● | ● | ● | ● | ● |
| Импульсн. и прямоугольн. | ● | ● | ● | ● | ● | ● | ● |
| Пилообр. и треугольн | ● | ● | ● | ● | ● | ● | ● |
| Гауссов шум | ● | ● | ● | ● | ● | ● | |
| ПСДП | ● | ● | ● | ● | ● | ● | |
| Сигнал произв. формы | ● | ● | ● | ● | ● | ● |
Характеристики модуляции
| Амплитудная модуляция (AM) | |
| Источник | Внутренний, внешний, любой канал в 2-канальных моделях |
| Тип | С неподавленной несущей, либо с двумя боковыми
полосами и подавленной несущей (DSSC) |
| Глубина | От 0 до 120%, разрешение 0,01% |
| Частотная модуляция (ЧМ)/Фазовая модуляция (ФM) | |
| Источник | Внутренний, внешний, любой канал в 2-канальных моделях |
| Посылка и пауза | Любая частота в пределах диапазона сигнала несущей |
| Частота манипуляции | От 0 до 1 МГц |
| Двоичная фазовая манипуляция (ФМн) | |
| Источник | Внутренний таймер или соединитель внешнего запуска |
| Фазовый сдвиг | От 0 до 360°, разрешение 0,1° |
| Частота манипуляции | ≤ 1 МГц |
| Широтно-импульсная модуляция (ШИМ) | |
| Источник | Внутренний, внешний, любой канал в 2-канальных моделях |
| Девиация | От 0 до 100% от длительности импульса, разрешение 0,01% |
| Аддитивная модуляция (сумма) | |
| Источник | Внутренний, внешний, любой канал в 2-канальных моделях |
| Коэффициент | От 0 до 100% от амплитуды несущей, разрешение 0,01% |
| Пакетный сигнал | |
| Тип | Сформированный по числу циклов или стробированный |
| Число циклов | от 1 до 1 x 108 циклов или бесконечное |
| Стробированный | Целое число циклов по сигналу внешнего запуска |
| Фаза начала/конца | От –360° до 360°, разрешение 0,1° |
| Источник запуска | Внутренний таймер или вход внешнего запуска |
| Маркер | Настраивается на любой период сигнала, индицируется
задним фронтом импульса синхронизации |
| Свипирование частоты | |
| Тип | Линейное, логарифмическое, по списку (до 128 частот,
определенных пользователем) |
| Режим работы | Линейное или логарифм. свипирование вверх или вниз |
| Начальная и конечная частота | Любая частота в пределах диапазона частот |
| Время свипирования | Линейное: от 1 мс до 3600 с, разрешение 1 мс;
от 3601 с до 250000 с, разрешение 1 с;
логарифмическое: от 1 мс до 500 с |
| Время удержания | от 0 до 3600 с, разрешение 1 мс |
| Время возврата | от 0 до 3600 с, разрешение 1 мс |
| Источник запуска | немедленный (непрер.), внешний, однократн., шина, таймер |
| Маркер | Настраивается на любую частоту между начальной и
конечной для линейной и логарифмической развертки;
на любую частоту в списке при развертке по списку;
индицируется задним фронтом импульса синхронизации |
| Внутренний таймер для ЧМн, ФМн, пакетных сигналов и свипирования частоты | |
| Диапазон | от 1 мкс до 8000 с, разрешение 6 разрядов или 4 нс |
| Характеристики 2-канальных моделей (только для 33519B/20B/21B/22B) | |
| Режимы работы каналов | Независимые, связанные параметры, объединённые
(Ch 1 + Ch 2), идентичные (Ch 1 = Ch 2) или
дифференциальные (Ch 1 = –Ch 2) |
| Связь параметров | Отсутствует, частота (отношение или разность) и/или
амплитуда и смещение по постоянному току |
| Относительная фаза | От 0 до 360°, разрешение 0,1° |
| Временной сдвиг (тип.) | < 200 пс (при идентичной конфигурации каналов) |
| Перекрест. помехи (тип.) | < –85 дБ |
| Устройства памяти | |
| Память состояний прибора и сигналов произвольной формы | |
| Энергозависимая | 1 Мвыб/канал (16 Мвыб/канал с опцией MEM);
512 шагов последовательности на канал |
| Энергонезависимая | 64 Мбайт в файловой системе (~32 Мвыб для хранения
сигнала произвольной формы) |
| Файловая система USB | |
| Порт передней панели | Для внешних запоминающих устройств большой ёмкости
(MSC) с интерфейсом USB 2.0 |
| Возможности | Cохранение и считывание файлов установок конфигураций
прибора, состояний прибора сигналов произвольной формы
и последовательностей, определяемых пользователем |
| Скорость передачи (ном.) | 10 Мбайт/с |
Информация для заказа
Генераторы сигналов серии 33500B с технологией Trueform
| Диапазон частот | 20 МГц | 20 МГц | 30 МГц | 30 МГц |
| Число каналов | 1 | 2 | 1 | 2 |
| Генератор сигналов стандартной формы | 33509B | 33510B | 33519B | 33520B |
| Генератор сигналов стандартной/произвольной формы | 33511B | 33512B | 33521B | 33522B |
