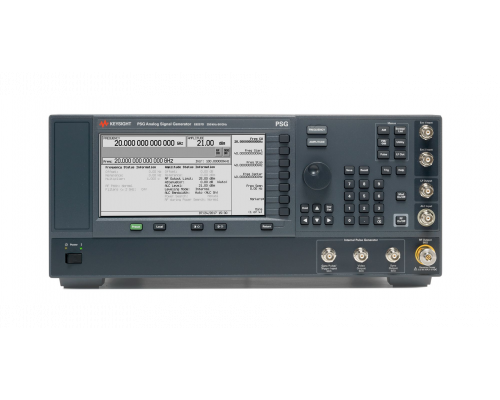

Аналоговый генератор СВЧ-сигналов E8257D серии PSG ( от 250 кГц до 13 ГГц/20 ГГц/31,8 ГГц/40 ГГц/50 ГГц/67 ГГц и от 10 МГц до 20 ГГц )

Аналоговый генератор СВЧ-сигналов E8257D серии PSG ( от 250 кГц до 13 ГГц/20 ГГц/31,8 ГГц/40 ГГц/50 ГГц/67 ГГц и от 10 МГц до 20 ГГц ) Аналоговый генератор СВЧ-сигналов E8257D серии PSG ( от 250 кГц до 13 ГГц/20 ГГц/31,8 ГГц/40 ГГц/50 ГГц/67 ГГц и от 10 МГц до 20 ГГц )
Аналоговый генератор СВЧ-сигналов E8257D серии PSG ( от 250 кГц до 13 ГГц/20 ГГц/31,8 ГГц/40 ГГц/50 ГГц/67 ГГц и от 10 МГц до 20 ГГц ) Аналоговый генератор СВЧ-сигналов E8257D серии PSG ( от 250 кГц до 13 ГГц/20 ГГц/31,8 ГГц/40 ГГц/50 ГГц/67 ГГц и от 10 МГц до 20 ГГц )
Модель:
E8257D
Производитель:
Keysight
Габариты (ДхШхВ):
515×426×178 мм
Вес:
22 кг
172833 ₽

– Высокая выходная мощность до 67 ГГц (с возможностью установки до 70 ГГц)

– Улучшенные ультранизкие характеристики фазового шума

– Плавное свипирование и возможность подключения к скалярному анализатору

– Перекрытие частот до 1 ТГц для применений НГ и аналоговых видов модуляции

Генератор сигналов НГ E8257D предназначен для использования в качестве источника гетеродина или испытаний компонентов

– Лидирующий в отрасли высокий уровень выходной мощности

– Улучшенные ультранизкие характеристики фазового шума

– Превосходная точность установки мощности

– Кодовая совместимость с другими генераторами СВЧ-сигналов

– Возможность аналогового свипирования с высокой скоростью

Испытания качества приёмников, чувствительности и избирательности передатчиков новейших систем связи

Выбор дополнительных видов модуляции и приёма:

– Конфигурируемые форматы аналоговой модуляции: АМ, ЧМ, ФМ и ИМ

– Внутренние модулирующие сигналы вида синус, меандр, треугольник, пила и шум

– Модуляция короткими импульсами (20 нс) частот вплоть до нижней границы 10 МГц

Скорость переключения, режим НГ

Cтанд. компл.
Опция UNX
Опция UNY
< 11 мс (тип.)
< 11 мс (тип.)
< 26 мс (тип.)
< 7 мс (ном.)
< 7 мс (ном.)
< 22 мс (ном.)
Максимальная выходная мощность (дБм): гарант. (тип.)

Диапазон частот
Станд. компл.
Опция 1EU
Опция 1E1
Опции 1E1+1EU
Опция HY2
Опции 513 и 520





Режим низкого фазового шума включен





от 10 до 250 МГц (фильтры вкл.)

+11
+11 (+13)
+11
+11 (+13)

от 1 до 250 МГц (фильтры выкл.)

+15
+16 (+17)
+15
+16 (+17)

Режим низкого фазового шума выключен





от 10 до 250 МГц (фильтры вкл.)

+15
+15 (+17)
+15
+15 (+17)

> 0,25 до 2 ГГц (фильтры вкл.)

+15
+16 (+17)
+15
+16 (+17)

от 250 кГц до 10 МГц

+14
+14 (+17)
+14
+14 (+17)
+14 (+17)

> 10 до < 60 МГц

+15
+16 (+19)
+15
+14 (+17)
+11 (+13)

от 60 до 400 МГц

+15
+20 (+21)
+15
+20 (+21)
+11 (+13)

> 0,4 до 3,2 ГГц

+15
+21 (+23)
+15
+21 (+23)
+21 (+23)

> 3,2 до 10 ГГц

+15
+22 (+23)
+14
+21 (+22)
+21 (+22)

> 10 до 20 ГГц

+15
+21 (+23)
+14
+19 (+21)
+19 (+21)

Максимальная выходная мощность (дБм): гарант. (тип.)

Диапазон частот
Станд. компл.
Опция 1EU
Опция 1E1
Опции 1E1+1EU
Опции 521




Режим низкого фазового шума включен




от 10 до 250 МГц (фильтры вкл.)

+11 (+13)
–+11 (+13)
–

от 10 до 250 МГц (фильтры выкл.)

+16 (+17)
–+16 (+17)
–
Режим низкого фазового шума выключен




от 10 до 250 МГц (фильтры вкл.)

+16 (+18)
–
+16 (+18)
–

> 0,25 до 2 ГГц (фильтры вкл.)

+18 (+20)
–
+18 (+20)
–

от 10 до 250 МГц

+19 (+21)
–
+19 (+21)
–

> 0,25 до 1 ГГц

+24 (+26)
–
+24 (+26)
–

> 1 до 6 ГГц

+28 (+30)
–
+28 (+30)
–

> 6 до 14 ГГц

+28 (+30)
–
+27 (+28)
–

> 14 до 17,5 ГГц

+26 (+28)
–
+25 (+27)
–

> 17,5 до 20 ГГц

+24 (+27)
–
+23 (+26)
–
Опции 532 и 540




Режим низкого фазового шума включен




от 10 до 250 МГц (фильтры вкл.)

+10
+10 (+12)
+10
+10 (+12)

от 1 до 250 МГц (фильтры выкл.)

+11
+15 (+16)
+11
+15 (+16)
Режим низкого фазового шума выключен




от 10 до 250 МГц (фильтры вкл.)

+11
+14 (+16)
+11
+14 (+16)

> 0,25 до 2 ГГц (фильтры вкл.)

+11
+15 (+16)
+11
+15 (+16)

от 250 кГц до 10 МГц

+11
+13 (+16)
+11
+13 (+16)

от 10 до < 60 МГц

+11
+15 (+18)
+11
+15 (+18)

от 60 до 400 МГц

+11
+19 (+21)
+11
+19 (+21)

> 0,4 до 3,2 ГГц

+11
+20 (+22)
+11
+20 (+22)

> 3,2 до 17 ГГц

+11
+19 (+21)
+10
+17 (+20)

> 17 до 37 ГГц

+11
+16 (+19)
+9
+14 (+17)

> 37 до 40 ГГц

+11
+14 (+17)
+9
+12 (+16)
Опции 550 и 567




Режим низкого фазового шума включен




от 10 до 250 МГц (фильтры вкл.)

+5
+9 (+11)
+5
+9 (+11)

от 1 до 250 МГц (фильтры выкл.)

+5
+14 (+16)
+5
+14 (+16)
Режим низкого фазового шума выключен




от 10 до 250 МГц (фильтры вкл.)

+5
+13 (+15)
+5
+13 (+15)

> 0,25 до 2 ГГц (фильтры вкл.)

+5
+14 (+15)
+5
+14 (+15)

от 250 кГц до 10 МГц

+5
+12 (+15)
+5
+12 (+15)

> 10 до < 60 МГц

+5
+14 (+17)
+5
+14 (+17)

от 60 до 400 МГц

+5
+18 (+20)
+5
+18 (+20)

> 0,4 до 3,2 ГГц

+5
+19 (+21)
+5
+19 (+21)

> 3,2 до 15 ГГц

+5
+18 (+21)
+4
+17 (+20)

> 15 до 30 ГГц

+5
+14 (+16)
+3
+13 (+15)

> 30 до 65 ГГц

+5
+11 (+14)
+3
+9 (+12)

> 65 до 67 ГГц

+5
+10 (+14)
+3
+8 (+12)

> 67 до 70 ГГц

(+5 )
(+8)
(+3)
(+6)
Погрешность установки уровня мощности с опцией 1E1 (дБ)

Частота
>20 дБм

От 20 до

16 дБм

От 16 до

10 дБм

От 10 до

0 дБм

От 0 до

-10 дБм

От -10 до

-70 дБм

От -70 до

-90 дБм

Опции 513, 520, 532, 540, 550, 567







От 250 до 2 ГГц
±1,0
±0,8
±0,6
±0,6
±0,6
±0,7
±0,8
>2 до 20 ГГц
±1,0
±0,8
±0,8
±0,8
±0,8
±0,9
±1,0
> 20 до 40 ГГц
–±1,0
±1,0
±0,8
±0,8
±1,0
±2,0
> 40 до 50 ГГц
–––±1,3
±0,9
±1,5
±2,5
> 50 до 67 ГГц
–––±1,5
±1,0
±1,5 (тип.)
±2,5 (тип.)
Опция 521







10 до < 500 МГц
–±1,3
±0,8
±0,8
±0,7
±1,0
±1,0
от 0,5 до 20 ГГц
±1,0
±0,8
±0,8
±0,8
±0,8
±1,1
±1,1

Однополосный фазовый шум (дБн/Гц) (НГ)


Отстройка от несущей

Частота
20 кГц
20 кГц (тип.)
От 250 кГц до 250 МГц
-130
-134
>250 до 500 МГц
-134
-138
>500 МГц до 1 ГГц
-130
-134
>1 до 2 ГГц
-124
-128
>2 до 3,2 ГГц
-120
-124
>3,2 до 10 ГГц
-110
-113
>10 до 20 ГГц
-104
-108
>20 до 40 ГГц
-98
-102
>40 до 67 ГГц
-92
-96

Опция UNX: абс. однополосный фазовый шум (дБн/Гц) (НГ)



Отстройка от несущей


Частота

100 Гц

Гарант. (тип.)

1 кГц

Гарант. (тип.)

10 кГц

Гарант. (тип.)

100 кГц

Гарант. (тип.)

Режим низких характеристик фазового шума




10 МГц
–130 (–135)
–143 (–148)
–155 (–158)
–155 (–158)
100 МГц
–119 (–124)
–130 (–135)
–140 (–145)
–140 (–145)
> 250 кГц до 500 МГц
–108 (–118)
–125 (–132)
–132 (–136)
–136 (–141)
>500 МГц до 1 ГГц
–101 (–111)
–121 (–130)
–130 (–134)
–130 (–135)
>1 до 2 ГГц
–96 (–106)
–115 (–124)
–124 (–129)
–124 (–129)
>2 до 3,2 ГГц
–92 (–102)
–111 (–120)
–120 (–124)
–120 (–124)
>3,2 до 10 ГГц
–81 (–92)
–101 (–109)
–110 (–114)
–110 (–115)
>10 до 20 ГГц
–75 (–87)
–95 (–106)
–104 (–107)
–104 (–109)
>20 до 40 ГГц
–69 (–79)
–89 (–99)
–98 (–101)
–98 (–103)
>40 до 67 ГГц
–64 (–73)
–84 (–90)
–92 (–95)
–92 (–97)

Опция UNY: абс. однополосный фазовый шум (дБн/Гц) (НГ)


Отстройка от несущей



Частота

100 Гц

Гарант. (тип.)

1 кГц

Гарант. (тип.)

10 кГц

Гарант. (тип.)

100 кГц

Гарант. (тип.)

Режим низких характеристик фазового шума




10 МГц
–140 (–150)
–155 (–162)
–155 (–165)
–155 (–165)
100 МГц
–120 (–130)
–138 (–146)
–150 (–157)
–150 (–157)
> 250 кГц до 500 МГц
–111 (–116)
–125 (–132)
–138 (–144)
–142 (–147)
>500 МГц до 1 ГГц
–105 (–111)
–121 (–128)
–138 (–143)
–138 (–144)
>1 до 2 ГГц
–100 (–106)
–115 (–121)
–133 (–138)
–133 (–139)
>2 до 3,2 ГГц
–96 (–102)
–111 (–117)
–128 (–134)
–128 (–134)
>3,2 до 10 ГГц
–85 (–91)
–101 (–107)
–120 (–126)
–120 (–125)
> 10 до 20 ГГц
–79 (–85)
–95 (–101)
–114 (–121)
–114 (–119)
> 20 до 40 ГГц
–73 (–79)
–89 (–95)
–108 (–113)
–108 (–113)
&g ; 40 до 67 ГГц
–68 (–73)
–84 (–90)
–102 (–107)
–102 (–107)

 Опция HNY: абс. однополосный фазовый шум (дБн/Гц) (НГ)


Отстройка от несущей



Частота

100 Гц

Гарант. (тип.)

1 кГц

Гарант. (тип.)

10 кГц

Гарант. (тип.)

100 кГц

Гарант. (тип.)

Режим низких характеристик фазового шума




10 МГц
–140 (–146)
–152 (–160)
–155 (–162)
–155 (–161)
100 МГц
–120 (–126)
–133 (–138)
–150 (–156)
–150 (–153)
> 250 кГц до 500 МГц
–106 (–112)
–123 (–129)
–136 (–142)
–137 (–141)
>500 МГц до 1 ГГц
–101 (–110)
–121 (–124)
–134 (–138)
–131 (–136)
>1 до 2 ГГц
–96 (–103)
–113 (–118)
–129 (–132)
–126 (–130)
>2 до 3,2 ГГц
–92 (–94)
–108 (–113)
–125 (–131)
–122 (–128)
>3,2 до 10 ГГц
–81 (–80)
–99 (–104)
–116 (–121)
–114 (–118)
> 10 до 20 ГГц
–76 (–79)
–93 (–98)
–110 (–115)
–108 (–112)
> 20 до 40 ГГц
–69 (–73)
–87 (–92)
–105 (–109)
–103 (–106)
Опция HY2: абс. однополосный фазовый шум (дБн/Гц) (НГ) в режиме оптимизации отношения сигнал/шум


Отстройка от несущей



Частота

100 Гц

Гарант. (тип.)

1 кГц

Гарант. (тип.)

10 кГц

Гарант. (тип.)

100 кГц

Гарант. (тип.)

> 250 кГц до 1 МГц
–115 (–125)
–123 (–135)
–138 (–144)
–141 (–144)
1 МГц
–153 (–160)
–160 (–166)
–160 (–166)
–160 (–165)
10 МГц
–140 (–152)
–155 (–162)
–155 (–163)
–155 (–163)
100 МГц
–120 (–133)
–138 (–152)
–150 (–157)
–150 (–156)
250 МГц
–115 (–126)
–133 (–144)
–144 (–153)
–148 (–153)
> 250 кГц до 500 МГц
–111 (–116)
–125 (–137)
–138 (–149)
–144 (–150)
>500 МГц до 1 ГГц
–105 (–110)
–121 (–133)
–138 (–147)
–141 (–145)
>1 до 2 ГГц
–100 (–107)
–115 (–129)
–133 (–141)
–134 (–139)
>2 до 3 ГГц
–96 (–102)
–111 (–125)
–128 (–137)
–130 (–135)
> 3 до 3,2 ГГц
–96 (–102)
–111 (–125)
–128 (–137)
–128 (–134)
>3,2 до 10 ГГц
–85 (–92)
–101 (–115)
–120 (–128)
–120 (–126)
> 10 до 20 ГГц
–79 (–85)
–95 (–101)
–114 (–121)
–114 (–119)

Частотная модуляция (опция UNT)

Макс. девиация


Стандартный ВЧ-тракт
Частота
Макс. девиация

250 кГц до 250 МГц
2 МГц

>250 до 500 МГц
1 МГц

>500 до 1 ГГц
2 МГц

>1 ГГц до 2 ГГц
4 МГц

>2 ГГц до 3,2 ГГц
8 МГц

>3,2 ГГц до 9 ГГц
16 МГц

> 10 ГГц до 20 ГГц
32 МГц

> 20 ГГц до 40 ГГц
64 МГц

> 40 ГГц до 67 ГГц
128 МГц
Опция UNX/UNY/HNY: режим низких характеристик фазового шума



Частота
Макс. девиация

> 0,98 до 1,953 МГц
3,906 кГц

> 1,953 до 3,906 МГц
7,8125 кГц

> 3,906 до 7,813 МГц

15,625 кГц

> 7,813 до 15,63 МГц
31,25 кГц

> 15,63 до 31,25 МГц
62,5 кГц

> 31,25 до 62,5 МГц
125 кГц

> 62,5 до 125 МГц
250 кГц

> 125 до 250 МГц
500 кГц

Фазовая модуляция (опция UNT)

Макс. девиация


ВЧ-тракт стандартной комплектации и опции UNX (режим по умолчанию)/

ВЧ-тракт опции UNY или HNY (режим по умолчанию)



Частота

Режим полосы

100 кГц (станд. и UNX)/1 МГц (UNY и HNY), рад

Режим полосы

1 МГц (станд. и UNX)/10 МГц (UNY и HNY), рад

От 250 кГц до 250 МГц
20/2
2/0,2
> 250 до 500 МГц
10/1
1/0,1
> 500 МГц до 1ГГц
20/2
2/0,2
> 1 ГГц до 2 ГГц
40/4
4/0,4
> 2 до 3,2 ГГц
80/8
8/0,8
> 3,2 ГГц до 10 ГГц
160/16
16/1,6
> 10 ГГц до 20 ГГц
320/32
32/3,2
> 20 ГГц до 40 ГГц
640/64
64/6,4
> 40 ГГц до 67 ГГц
1280/128
128/12,8

Тракт опции UNX (режим низких характеристик фазового шума)/

тракт опции UNY или HNY (режим низких характеристик фазового шума)



Частота

Режим полосы

100 кГц (UNX)/1 МГц (UNY и HNY), рад

Режим полосы

1 МГц (станд. и UNX)/10 МГц (UNY и HNY), рад

> 0,98 до 1,953 МГц
0,03906/0,003906
0,003906/0,0003906
> 1,953 до 3,906 МГц
0,078125/0,0078125
0,0078125/0,00078125
> 3,906 до 7,813 МГц
0,15625/0,015625
0,015625/0,0015625
> 7,813 до 15,63 МГц
0,3125/0,03125
0,03125/0,003125
> 15,63 до 31,25 МГц
0,625/0,0625
0,0625/0,00625
> 31,25 до 62,5 МГц
1,25/0,125
0,125/0,0125
> 62,5 до 125 МГц
2,5/0,25
0,25/0,025
> 125 до 250 МГц
5/0,5
0,5/0,05
Разрешающая способность
0,1% от установленного значения девиации

Погрешность девиации

<±5% от девиации + 0,01 радиана

(частота модуляции 1 кГц, режим норм. полосы)


Амплитудная модуляция (опция UNT) (тип.)


Линейный режим
Экспоненц. (log) режим (только модуляция в сторону уменьшения амплит.)



Опция UNT
Опция UNT + 1SM
Глубина



Максимальная



АРМ включена
> 90%
> 20 дБ
> 20 дБ

АРМ выключена с поиском мощности или АРМ включена с глубокой АМ

> 95%
> 50 дБ
> 60 дБ
Пределы установки
от 0 до 100%
от 0 до 40 дБ
от 0 до 40 дБ
Чувствительность
от 0 до 100%/В
от 0 до 40 дБ/В
от 0 до 40 дБ/В
Разр. способность
0,1%
0,01 дБ
0,01 дБ

Импульсная модуляция (опции HNS, UNU или UNT)


Опция UNU

(стандартный импульсами)

Опция UNW/HNS

(модуляция режим импульсной короткими модуляции)

Подавление в паузе
80 дБ (тип.)
80 дБ
Время нарастания/спада (Tr, Tf)


Опции 513, 520, 532, 540, 550, 567


от 50 до 400 МГц

10 нс (тип.)
15 нс (10 нс, тип.)

выше 400 МГц

6 нс (тип.)
10 нс (6 нс, тип.)
Опция 521


от 50 МГц до 1 ГГц

25 нс (тип.)
30 нс (25 нс, тип.)

от 1 до 3,2 ГГц

12 нс (тип.)
15 нс (12 нс, тип.)

выше 3,2 ГГц

6 нс (тип.)
10 нс (6 нс, тип.)
Минимальная длительность импульса


АРМ включена
1 мкс
1 мкс
АРМ выключена, включен режим поиска мощности


Опции 513, 520, 532, 540, 550, 567



от 50 до 400 МГц

150 нс
30 нс

выше 400 МГц

150 нс
20 нс/150 нс (> 31,8 ГГц)

Опция 521



от 50 МГц до 1 ГГц

150 нс
60 нс

от 1 до 3,2 ГГц

150 нс
30 нс

выше 3,2 ГГц

150 нс
20 нс
Частота повторения


АРМ включена
от 10 Гц до 500 кГц
от 10 Гц до 500 кГц
АРМ выключена
от 0 до 3 МГц
от 0 до 10 МГц
Дополнительная погрешность установки уровня (относительно режима НГ)


АРМ включена
±0,5 дБ (0,15 дБ, тип.)
±0,5 дБ (0,15 дБ, тип.)
АРМ выключена, включен режим поиска мощности


от 50 МГц до 3,2 ГГц

±0,7 дБ (тип.)
±0,7 дБ (тип.)

выше 3,2 ГГц

±0,5 дБ (тип.)
±0,5 дБ (тип.)

Стандартный срок гарантии 1 год


Технические характеристики

Диапазон частот
– Опция 513: от 250 кГц до 13 ГГц – Опция 520: от 250 кГц до 20 ГГц – Опция 521: от 10 МГц до 20 ГГц, сверхвысокая выходная мощность – Опция 532: от 250 кГц до 31,8 ГГц – Опция 540: от 250 кГц до 40 ГГц – Опция 550: от 250 кГц до 50 ГГц – Опция 567: от 250 кГц до 67 ГГц
Разрешающая способность
НГ: 0,001 Гц; все режимы свипирования: 0,01 Гц
Внутренний опорный генератор
Фактор старения: <±3 x 10-8/год или <±2,5 x 10-10/сутки после 30 суток Доп. погрешность при изменении температуры (тип.) – ±4,5 x 10-9 от 0 до 55 °C Влияние изменений напряжения питания (тип.) – < ±2 x 10-10 для изменения ±10% Частота внешнего опорного генератора – Только 10 МГц (при полосе захвата ±1,0 х 10-6) Выход опорной частоты – Частота: 10 МГц; амплитуда: > +4 дБм на нагрузку 50 Ом (тип.)
Внешние входы модуляции
Виды модуляции: AM, ЧМ и ФM Входной импеданс: 50 или 600 Ом (ном.) (переключаемый) Индикатор high/low (высокий/низкий) (полоса от 100 Гц до 10 МГц, только закрытые входы). Активируется, если ошибка входного уровня > 3% (ном.).
Диапазон частот внутреннего источника модуляции
Синус: от 0,5 Гц до 1 МГц Меандр, пила, треугольный: от 0,5 Гц до 100 кГц Разрешающая способность: 0,5 Гц Погрешность: такая же, как у источника опорной частоты
Минимальная устанавливаемая выходная мощность
– Стандартная комплектация: -20 дБм – Со ступенчатым аттенютором (опция 1E1) – Опции 513, 520, 521, 532, 540: -135 дБм; опции 550 и 567: -110 дБм
Внутренний источник модуляции (опция UNT)
Сдвоенный генератор функций формирует 2 независимых сигнала (внутренний1 и внутренний2) для использования с AM, ЧМ, ФM или в качестве НЧ-выхода.
Формы сигналов
Синус, меандр, положительная пила, отрицательная пила, треугольный, гауссов шум, равномерный шум, свипированный синус, сдвоенный синус

Общие характеристики

Дистанционное управление
Интерфейсы: GPIB (IEEE-488.2,1987) с функциями приёмника и передатчика, RS-232 и интерфейс локальной сети 10BaseT LAN. Языки управления прибором: SCPI, версия 1997.0.
Требования к электропитанию:
100/120 В переменного тока частотой 50/60/400 Гц или 220/240 В переменного тока частотой 50/60 Гц (выбирается автоматически); < 250 Вт (тип.), 350 Вт макс
Масса
<22 кг нетто, <30 кг в транспортной упаковке
Габаритные размеры
178 мм (В) x 426 мм (Ш) x 515 мм (Д)
Рекомендуемый межкалибровочный интервал
24 месяца
Диапазон рабочих температур/хранения:
от 0 до 55 °C / от -40 до 70 °C
аналоговый генератор СВЧ-сигналов E8257D генератор сигналов генератор СВЧ-сигналов
