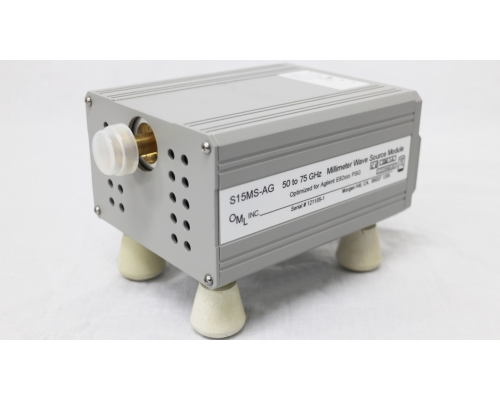

Модули источников миллиметрового диапазона длин волн (E8257DSXX)

– Диапазон частот от 50 до 500 ГГц

– Большая выходная мощность

– Работают совместно с генераторами сигналов серии PSG

– Могут располагаться на расстоянии до 1 м от генератора

– Низкая стоимость

Восемь модулей источников миллиметрового диапазона длин волн компании Oleson Microwave Labs, Inc. (OML) предлагают простой подход к расширению диапазона частот 20-гигагерцового генератора сигналов серии PSG компании Keysight до диапазонов частот от 50 до 500 ГГц. Модули источников компании OML обладают большой мощностью и превосходной точностью установки частоты и разрешающей способностью, присущей использующимися совместно с ними генераторами сигналов серии PSG.

Высокая точность и разрешающая способность

Модули источников миллиметрового диапазона длин волн компании OML Inc. используют для генерации миллиметровых сигналов метод умножения частоты, поэтому их частотные характеристики прямо пропорциональны аналогичным характеристикам источника умножаемой частоты.

Поскольку частотное разрешение синтезатора компании Keysight составляет 0,001 Гц, а коэффициент умножения модуля, работающего в частотном диапазоне WR-05, равен 12, разрешающая способность по частоте этого модуля источника в диапазоне WR-05 (140 - 220 ГГц) равна 0,012 Гц.

Чистота спектра

Модули источников миллиметрового диапазона компании OML имеют типичное подавление гармоник и субгармоник 20 дБ во всём диапазоне. Высокая стабильность и низкий фазовый шум генераторов сигналов серии PSG компании Keysight переносятся в миллиметровый диапазон частот при смещении их на величину 20 log N (где N - коэффициент умножения в модуле).

Большая выходная мощность

Модуль источника миллиметрового диапазона может использоваться при измерениях в качестве гетеродина смесителя, обеспечивая дополнительный динамический диапазон для измерений вносимых потерь/коэффициента усиления (8 дБм до 75 ГГц и 5 дБм до 110 ГГц). Выходная мощность равномерна в диапазоне волновода. Выходная мощность может изменяться тремя способами: 1) фиксированный аттенюатор, 2) механический плавный аттенюатор и 3) электронный плавный аттенюатор.

Низкая стоимость

Модули источников миллиметрового диапазона компании OML совмещают высокие технические характеристики с низкой стоимостью. Это возможно благодаря тому, что они работают совместно с генераторами сигналов серии PSG, которые уже могут иметься у потребителя. Совместимыми моделями являются E8257D, E8267D, E8247C, E8257C и E8267C.

Технические характеристики
