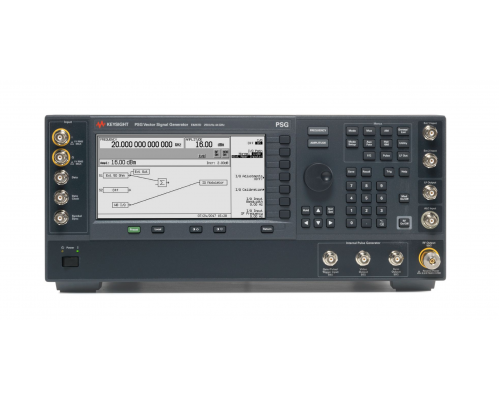

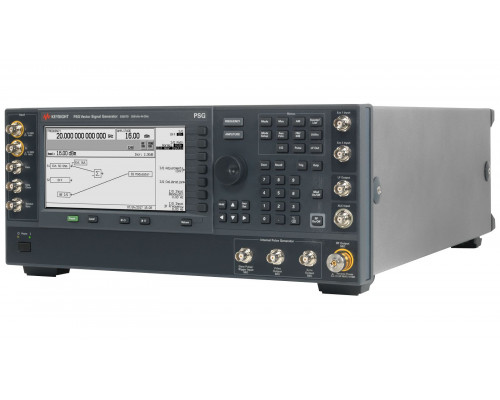

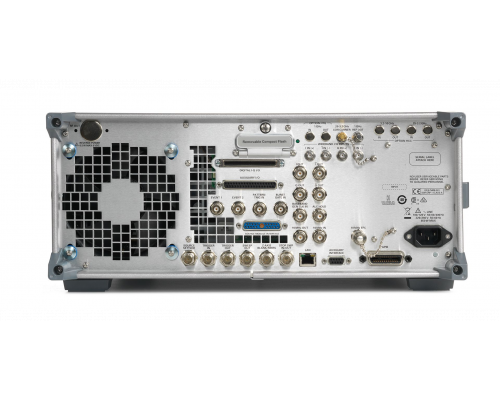

Векторный генератор СВЧ-сигналов серии PSG (E8267D)
– Первый генератор сигналов СВЧ со встроенной векторной модуляцией до 44 ГГц
– Наличие универсальных средств создания форм сигналов и программы их коррекции
– Наивысший в отрасли уровень выходной мощности
– Улучшенные ультранизкие характеристики фазового шума
– Плавное свипирование и возможность подключения к скалярному анализатору цепей
Генераторы СВЧ-сигналов серии PSG компании Keysight предлагают функции, которые требуются для достижения успеха в современных условиях научно-технического прогресса. В какой бы области ни использовалась серия PSG - радиолокационных системах, спутниковой связи, наземной СВЧ-радиосвязи для широкополосного беспроводного доступа или для проведения испытаний компонентов - она является верным решением возникающих перед пользователем проблем.
Моделирование сигналов для радиолокации, спутниковой связи и широкополосной беспроводной связи.
– Функциональная полнота векторных генераторов СВЧ-сигналов, работающих в диапазоне до 44 ГГц
– Полоса модуляции внутреннего НЧ-генератора достигает 80 МГц
– Стандартные внешние входы I/Q-квадратур обеспечивают полосу модуляции свыше 160 МГц, широкополосные дифференциальные входы I/Q-квадратур поддерживают полосу модуляции свыше 2 ГГц (fc > 3,2 ГГц)
– Гибкое планирование последовательностей форм сигналов
– Гибкие форматы аналоговой модуляции: AM, ЧM, ФM и ИМ
– Модуляция короткими импульсами (20 нс)
– Наивысший в отрасли уровень выходной мощности
– Улучшенные ультранизкие характеристики фазового шума
Универсальные векторные генераторы сигналов серии PSG
Многие системы, которые работают в СВЧ-диапазоне, требуют широких полос модуляции от десятков до сотен мегагерц, являются ли они импульсными радиолокационными установками или системами широкополосной беспроводной связи. E8267D обладает следующими функциями генерации сигналов с векторной модуляцией.
– Возможность внутренней I/Q-модуляции
– Опциональные входы I/Q, обеспечивающие полосу модуляции 2 ГГц
– Опциональный внутренний НЧ-генератор, который работает в двух режимах, совмещая функции генератора сигналов произвольной формы с глубокой памятью в 64 Мвыборок и реальновременного НЧ-генератора, обладающего развитой схемой кодирования
– В опциональный внутренний НЧ-генератор векторного генератора сигналов серии PSG встроены стандартные функции двухтоновых и многотоновых сигналов. Пользователи имеют возможность путём нажатия нескольких программируемых клавиш легко создать многотоновые сигналы и определить относительное расположение тонов, относительные мощности тонов и фазовые соотношения между ними. Эти возможности устраняют сложные проблемы, связанные с необходимостью объединения нескольких генераторов сигналов НГ, и значительно снижают затраты на испытания.
– Совместимость с распространенными в отрасли стандартными программными пакетами, включая Advanced Design System (ADS) компании Keysight и другими стандартными пакетами, такими как MATLAB и Excel®, что упрощает создание и загрузку файлов с формами сигналов пользователя.
Программное обеспечение для создания сигналов
Программное обеспечение создания сигналов предназначено для формирования и генерации сигналов с помощью внутреннего НЧ-генератора. Включены следующие возможности.
– 3GPP W-CDMA FDD, cdma2000, IS-95-A, 802,11 WLAN, 802.16-2004 (WiMAX)
– Калиброванный шум (AWGN), введение джиттера
– Создание импульсов, сигналов для OFDM UWB со многими несущими
– Искажение многотоновых сигналов (возможности создания многотоновых сигналов и задание относительного уровня собственных шумов для узкополосных или широкополосных сигналов)
Внутренний опорный генератор
| Стандартная опция | |
| Фактор старения | <±3 x 10^-8/год или <±2,5 x 10^-10/сутки после 30 суток |
Максимальная выходная мощность (дБм) гарант. (тип.)
| Диапазон частот | НГ | Стандартная I/Q-модуляция | Широкополосная I/Q-модуляция |
| Опции 513 и 520 | |||
| От 10 до 250 МГц (фильтры вкл) | +15 (+17) | +15 (+16) | +11 (+15) |
| > 0,25 до 2 ГГц (фильтры вкл) | +16 (+17) | +16 (+17) | +14 (+16) |
| От 250 кГц до 10 МГц | +14 (+17) | +14 (+17) | +14 |
| > 10 до < 60 МГц | +16 (+19) | +16 (+19) | +14 (+17) |
| От 60 до 400 МГц | +20 (+21) | +20 (+21) | +18 (+21) |
| > 0,4 до 3,2 ГГц | +21 (+23) | +20 (+22) | +18 (+20) |
| > 3,2 до 10 ГГц | +18 (+23) | +18 (+21) | +12 (+16) |
| > 10 до 20 ГГц | +18 (+22) | +18 (+21) | +12 (+16) |
Опции 532 и 544
| От 10 до 250 МГц (фильтры вкл) | +14 (+16) | +14 (+16) | +9 (+12) |
| > 0,25 до 2 ГГц (фильтры вкл) | +15 (+16) | +15 (+16) | +9 (+13) |
| От 250 кГц до 10 МГц | +13 (+16) | +13 (+16) | (+13) |
| > 10 до < 60 МГц | +15 (+18) | +15 (+16) | +13 (+16) |
| От 60 до 400 МГц | +19 (+21) | +18 (+16) | +17 (+20) |
| > 0,4 до 3,2 ГГц | +20 (+22) | +17 (+16) | +17 (+19) |
| > 3,2 до 10 ГГц | +14 (+21) | +14 (+16) | +9 (+13) |
| > 10 до 20 ГГц | +14 (+18) | +14 (+16) | +8 (+14) |
| > 20 до 32 ГГц | +14 (+18) | +14 (+16) | (+14) |
| > 32 до 40 ГГц | +12 (+18) | +12 (+16) | (+13) |
| > 40 до 44 ГГц | +10 (+13) | +10 (+16) | (+13) |
Чистота спектраТочность установки мощности (дБ)
| Частота | >+10 дБм | От +10 до -10 дБм | От -10 до -70 дБм | От -70 до -90 дБм |
| От 250 кГц до 2 ГГц | ±0,6 | ±0,6 | ±0,7 | ±0,8 |
| От >2 до 20 ГГц | ±0,8 | ±0,8 | ±0,9 | ±1,0 |
| От >20 до 32 ГГц | ±1,0 | ±0,9 | ±1,0 | ±1,7 |
| От >32 до 44 ГГц | ±1,0 | ±0,9 | ±1,5 | ±2,0 |
Гармоники (дБн при меньшем из значений: +10 дБм или максимальной мощности, указанной в технических характеристиках)
| Менее 1 МГц | -25 дБн (тип.) |
| От 1 до < 10 МГц | -25 дБн |
| От 10 до < 60 МГц | -28 дБн |
| От 10 до < 60 МГц с опцией 1EH (фильтры вкл.) | -45 дБн |
| От 0,06 до 2 ГГц | -30 дБн |
| От 0,06 до 2 ГГц с опцией 1EH (фильтры вкл.) | -55 дБн |
| >2 до 20 ГГц | -55 дБн |
| >20 до 44 ГГц | -45 дБн (тип.) |
Субгармоники (дБн, при меньшем из значений: +10 дБм или макс. норм. мощности)
| от 250 кГц до 10 ГГц | Отсутствуют |
| > 10 до 20 ГГц | < –60 дБн |
| > 20 до 44 ГГц | < –45 дБн |
Негармонические составляющие (дБн, при меньшем из значений: +10 дБм или макс. нормированной мощности - Гарант. (тип.)
| От 250 кГц до 250 МГц | –58 (–62) | –58 (–62) | –58 | (–55) |
| > 250 МГц до 1 ГГц | –80 (–88) | –80 (–88) | –80 | (–55) |
| > 1 до 2 ГГц | –74 (–82) | –74 (–82) | –80 | (–55) |
| > 2 до 3,2 ГГц | –68 (–76) | –68 (–76) | –80 | (–55) |
| > 3,2 до 10 ГГц | –62 (–70) | –62 (–70) | –70 | (–50) |
| > 10 до 20 ГГц | –56 (–64) | –56 (–64) | –64 | (–45) |
| > 20 до 28,5 ГГц | –52 (–60) | –52 (–60) | –58 | (–39) |
| > 28,5 до 40 ГГц | –48 (–56) | –48 (–56) | –52 | (–37) |
Фазовый шум (НГ), при отстройке от несущей (дБн/Гц)
| Частота | 20 кГц | 20 кГц (тип.) |
| От 250 кГц до 250 МГц | -130 | -134 |
| От >250 до 500 МГц | -134 | -138 |
| От >500 МГц до 1 ГГц | -130 | -134 |
| От >1 до 2 ГГц | -124 | -128 |
| От >2 до 3,2 ГГц | -120 | -124 |
| От >3,2 до 10 ГГц | -110 | -113 |
| От >10 до 20 ГГц | -104 | -108 |
| От >20 до 28,5 ГГц | -100 | -104 |
| От >28,5 до 44 ГГц | -96 | -100 |
Опция UNX: ультранизкий уровень фазового шума (НГ)
| Отстройка от несущей (дБн/Гц) | ||||
| Частота | 100 Гц Гарант. (тип.) | 1 кГц Гарант. (тип.) | 10 кГц Гарант. (тип.) | 100 кГц Гарант. (тип.) |
| От 250 кГц до 250 МГц | -104 (-120) | -121 (-128) | -128 (-132) | -130 (-133) |
| От >250 до 500 МГц | -108 (-118) | -126 (-132) | -132 (-136) | -136 (-141) |
| >500 МГц до 1 ГГц | -101 (-111) | -121 (-130) | -130 (-134) | -130 (-135) |
| >1 до 2 ГГц | -96 (-106) | -115 (-124) | -124 (-129) | -124 (-129) |
| >2 до 3,2 ГГц | -92 (-102) | -111 (-120) | -120 (-124) | -120 (-124) |
| >3,2 до 10 ГГц | -81 (-92) | -101 (-109) | -110 (-114) | -110 (-115) |
| >10 до 20 ГГц | -75 (-87) | -95 (-106) | -104 (-107) | -104 (-109) |
| >20 до 28,5 ГГц | -72 (-83) | -92 (-102) | -100 (-103) | -100 (-105) |
| >28,5 до 44 ГГц | -68 (-77) | -88 (-97) | -96 (-99) | -96 (-101) |
Опция UNY: улучшенные ультранизкие хар-ки фазового шума (НГ)
| Отстройка от несущей (дБн/Гц) | ||||
| Частота | 100 Гц Гарант. (тип.) | 1 кГц Гарант. (тип.) | 10 кГц Гарант. (тип.) | 100 кГц Гарант. (тип.) |
| От 250 кГц до 250 МГц | -104 (-120) | -121 (-128) | -140 (-144 | -140 (-143) |
| От >250 до 500 МГц | -108 (-118) | -126 (-132) | -144 (-148) | -146 (-151) |
| >500 МГц до 1 ГГц | -101 (-111) | -121 (-130) | -142 (-146) | -140 (-145) |
| >1 до 2 ГГц | -96 (-106) | -115 (-124) | -136 (-141) | -134 (-139) |
| >2 до 3,2 ГГц | -92 (-102) | -111 (-120) | -132 (-135) | -130 (-134) |
| >3,2 до 10 ГГц | -81 (-92) | -101 (-109) | -122 (-126) | -120 (-125) |
| >10 до 20 ГГц | -75 (-87) | -95 (-106) | -116 (-119) | -114 (-119) |
| >20 до 28,5 ГГц | -72 (-83) | -92 (-102) | -112 (-115) | -110 (-115) |
| >28,5 до 44 ГГц | -68 (-77) | -88 (-97) | -108 (-111) | -106 (-111) |
| Канал (связь) | Полоса по уровню (–1 дБ) Станд., UNX, UNY | Полоса по уровню (–3 дБ) (тип) Станд. и UNX/UNY |
| ЧМ 1 (откр. вход) | От 0 до 100 кГц | От 0 до 10 МГц/9,3 МГц |
| ЧМ 2 (откр. вход) | От 0 до 100 кГц | От 0 до 1 МГц/1 МГц |
| ЧМ 1 (закр. вход) | От 20 Гц до 100 кГц | От 5 Гц до 10 МГц/9,3 МГц |
| ЧМ 2 (закр. вход) | От 20 Гц до 100 кГц | От 5 Гц до 1 МГц/1 МГц |
Полоса пропускания канала модуляции (при девиации 100 кГц)
Полоса пропускания канала модуляции (фазовая)
Частота модуляции (полоса –3 дБ) | Станд. комлп. | UNX | UNY | |
| Режим полосы 100 кГц | От 0 до 100 кГц | Норм. | Норм. | - |
| Режим полосы 1 МГц | От 0 до 1 МГц (тип) | Широкая | Широкая | Норм. |
| Режим полосы 10 МГц | От 0 до 10 МГц (тип) | - | - | Широкая |
Искажения
| Станд. компл./UNX | <1 % (частота модуляции 1 кГц, суммарные гармонические искажения, девиация <N x 80 рад, режим полосы 100 кГц) |
| Опция UNY | <1 % (частота модуляции 1 кГц, суммарные гармонические искажения, девиация <N x 8 рад, режим полосы 1 МГц) |
| Глубина | Линейный режим | Экспон. (log) режим (модуляция
только в сторону уменьшения) |
| Максимальная | ||
| АРМ вкл | > 90% | >20 дБ |
| АРМ выкл. с поиском мощности или АРМ вкл. с глубокой АМ | > 95% | >20 дБ |
| Пределы установки | От 0 до 100% | От 0 до 40 дБ |
| Разрешение | 0,1 % | 0,01 дБ |
| Чувствительность | от 0 до 100%/В | От 0 до 40 дБ/В |
| Погрешность (частота модул. 1 кГц) | < ±(6 % от устан. значения + 1 %) | < ±(2% от установл. значения + 0,2 дБ) |
Амплитудная модуляция (опция UNT) (тип.)
Импульсная модуляция (опции HNS, UNU или UNT)
| Опция UNU | Опция UNW/HNS | |
| Подавление в паузе | 80 дБ (тип.) | 80 дБ |
| Время нарастания/спада (Tr, Tf) | ||
от 50 до 400 МГц | 10 нс (тип.) | 15 нс (10 нс, тип.) |
выше 400 МГц | 6 нс (тип.) | 10 нс (6 нс, тип.) |
| Минимальная длительность импульса | ||
| АРМ включена | 1 мкс | 1 мкс |
| АРМ выключена | ||
от 50 до 400 МГц | 150 нс | 30 нс/150 нс (> 31,8 ГГц) |
выше 400 МГц | 150 нс | 20 нс/150 нс (> 31,8 ГГц) |
| Частота повторения | ||
| АРМ включена | от 10 Гц до 500 кГц | от 10 Гц до 500 кГц |
| АРМ выключена | от 0 до 3 МГц | от 0 до 10 МГц |
| Дополнительная погрешность установки уровня (относительно режима НГ) | ||
| АРМ включена | ±0,5 дБ (0,15 дБ, тип.) | ±0,5 дБ (0,15 дБ, тип.) |
| АРМ выключена, включен режим поиска мощности | ||
от 50 МГц до 3,2 ГГц | ±0,7 дБ (тип.) | ±0,7 дБ (тип.) |
выше 3,2 ГГц | ±0,5 дБ (тип.) | ±0,5 дБ (тип.) |
Сжатие по длительности (длительность ВЧ-сигнала относительно видеовыхода) | ||
| ±5 нс (тип.) | ±5 нс (тип.) |
| Просачивание видеосигнала | ||
от 50 до 250 МГц | < 3% (тип.) | < 3% (тип.) |
> 250 до 400 МГц | < 11% (тип.) | < 11% (тип.) |
> 0,4 до 3,2 ГГц | < 6% (тип.) | < 6% (тип.) |
выше 3,2 ГГц | < 2 мВ (размах) (тип.) | < 2 мВ (размах) (тип.) |
| Задержка видеосигнала (от входа внешней модуляции до модулятора) | ||
| 50 нс (ном.) | 50 нс (ном.) |
| Задержка ВЧ-сигнала (от модулятора до ВЧ-выхода) | ||
от 50 до 250 МГц | 35 нс (ном.) | 35 нс (ном.) |
> 0,25 до 3,2 ГГц | 25 нс (ном.) | 25 нс (ном.) |
выше 3,2 ГГц | 30 нс (ном.) | 30 нс (ном.) |
| Выброс на фронте импульса | < 10% (тип.) | < 10% (тип.) |
C опцией 521 | < 20% (тип.) | < 20% (тип.) |
| Входной уровень | +1 В = ВЧ вкл. | +1 В = ВЧ вкл. |
| Входной импеданс | 50 Ом (ном.) | 50 Ом (ном.) |
Широкополосные внешние дифференциальные I/Q-входы (опция 016)
| Диапазон частот модуляции | От 0 до 130 МГц (ном) | От 0 до 1,0 ГГц |
| Входной импеданс | 50 Ом (ном.) | 50 Ом (ном.) |
| Рекомендуемый входной уровень | –1 дБм | 0 дБм (ном.) |
| Макс. входное напряжение | ±1 В пост. тока | ±1 В пост. тока |
| Настройки смещения I/Q | ±50% | ±50% |
| Настройка угла квадратуры I/Q | ±10 градусов | ±10 градусов |
Генерация до 16-ти когерентных сигналов
Испытания систем с несколькими приёмниками, используемыми в РЛС с фазированными антенными решётками, сетях связи и РЛС с синтезом апертуры, обычно сложны и дороги. Полевые испытания, необходимые для окончательной проверки системы, на этапе разработки являются дорогостоящей процедурой. Система моделирования с когерентностью, включающая до 16-ти приборов E8267D серии PSG и дополнительное оборудование, обеспечивает более повторяемое и гибкое при настройке альтернативное решение для лабораторных и полётных условий. Как показано на рисунке, один прибор серии PSG является ведущим, формируя опорный сигнал гетеродина, который подается на схему разветвления. В этой схеме происходит его разветвление на несколько сигналов, один из которых поступает обратно в ведущий прибор, а остальные - во все ведомые в качестве общей опоры. Для внешней синхронизации встроенных НЧ-генераторов каждого прибора серии PSG используется дополнительный аналоговый генератор сигналов. Система обеспечивает полную когерентность, которая является обязательной для испытаний систем с несколькими приёмниками, а также полное управление временными, фазовыми, амплитудными и частотными характеристиками.
