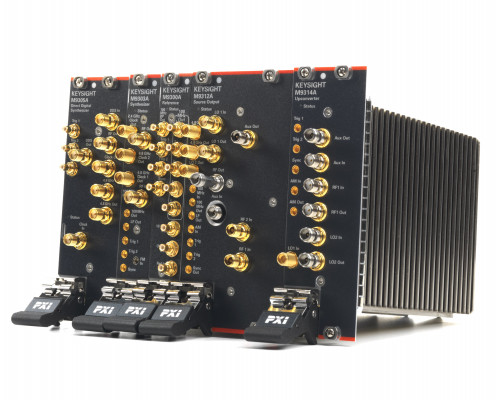

Генератор СВЧ-сигналов в формате PXIe (M9383A)
– Эксклюзивная реализация в одном измерительном приборе современных аппаратных технологий прямого цифрового синтеза (DDS) и генерации сигналов, управляемых напряжением (ГУН) для минимизации уровня фазовых шумов
– Модуль вектора ошибки (EVM) не превышает 1% на частоте 28 ГГц для сигналов Pre-5G с полосой 800 МГц, что соответствует критически важным требованиям к этим сигналам
– Интегрирован в типовое решение Keysight для тестирования устройств беспроводной связи поколения 5G в диапазонах частот до 6 ГГц, а также до 28 ГГц и 39 ГГц
– Возможность аппаратного масштабирования и модернизации в будущем посредством увеличения диапазона частот, расширения полосы модуляции и улучшения других характеристик.
Характеристики аналоговой модуляции (опция UNT)
| Частотная модуляция | |
макс. девиация | ± N x 10 МГц (ном.) |
полоса частот модуляции | от 0 до 10 МГц (–3 дБ) |
| Фазовая модуляция | |
макс. девиация | ± N x 2 рад (ном.) |
полоса частот модуляции (–3 дБ) | от 0 до 100 кГц (режим норм. полосы) от 0 до 1 МГц (режим широкой полосы) |
| Амплитудная модуляция | |
макс. глубина/ полоса частот | 99%/ от 0 до 70 кГц (–3 дБ) |
| Внутренние источники модуляции | Два генератора стандартных сигналов |
Характеристики импульсной модуляции (опция PM1 или PM2)
| Источники | Внутренний генератор импульсов, внешний
вход, маркер I/Q-сигнала |
| Мин. длительность импульса | |
АРМ вкл. | 1 мкс |
АРМ выкл. (от 10 МГц до 20 ГГц) | 100 нс (опция PM1/PM2) |
АРМ выкл. (> 20 ГГц) | 30 нс (опция PM1), 20 нс (опция PM2) |
| Время нарастания/спада | 10 нс (тип.) |
Внутренний генератор импульсов (опция PM1 или PM2)
| Длительность/период импульсов | |
опция PM1/опция PM2 | от 30 нс до 41,99 с/ от 20 нс до 41,99 с |
Векторная модуляция (опция Bxx или Cxx)
| Внешние I/Q-входы (опция 016) | дифференциальные: I, I-, Q, Q | |
| Полоса частот внешней I/Q-модуляции | Диапазон частот | Полоса ВЧ-модуляции |
На частотах < 3,2 ГГц | от 0 до 80 МГц (ном.) | 160 МГц (ном.) |
На частотах ≥ 3,2 ГГц | от 0 до 1 ГГц (ном.) | 2 ГГц (ном.) |
Внутренний генератор модулирующих сигналов, режим сигналов произвольной формы (опция Bxx или Cxx)
| Каналы/разрешающая способность | I и Q/16 бит (1/65536) |
| Полоса частот I/Q-модуляции | 40, 160, 500 МГц, 1 ГГц (зависит от опции) |
