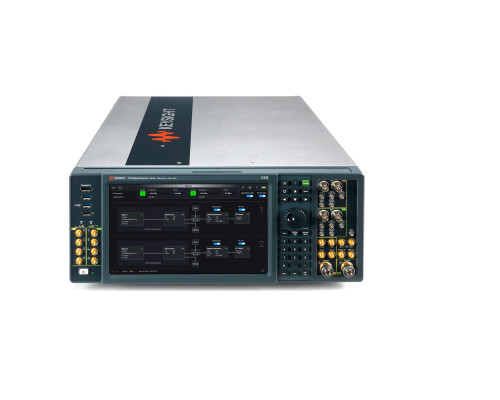

Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe

Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe
Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe Векторные СВЧ-генераторы M9384B VXG и M9383B VXG-m в формате PXIe
Модель:
M938XB
Производитель:
Keysight
631093 ₽

- Двухканальный векторный генератор сигналов миллиметрового диапазона в формате PXIe с полосой модуляции 2 ГГц, выполненный в виде единого прибора

- Высокая выходная мощность для компенсации системных потерь и для обеспечения возможности тестирования 5G усилителей и тестирования через эфир (OTA)

- Когерентная система распределения сигнала гетеродина (LO) и синхронизация модулирующих сигналов для испытания в многопользовательском режиме и в режиме формирования луча MIMO при тестировании через эфир

- Сокращение сроков разработки и испытаний за счет использования программного обеспечения для генерирования сигналов PathWave

Частотные характеристики

Диапазон

Опция F14
от 1 МГц до 14 ГГц
Опция F20
от 1 МГц до 20 ГГц
Опция F32
от 1 МГц до 31,8 ГГц
Опция F44
от 1 МГц до 44 ГГц
Разрешение
0,01 Гц

Настройки фазы

Диапазон смещения фазы
± 180 градусов
Разрешение смещения фазы
0,001 градусов

Настройки относительной фазы канала 1 по отношению к каналу 2 (опция PCH)

Диапазон смещений относительной фазы
± 180 градусов
Разрешение смещения относительной фазы
0,001 градусов
Повторяемость относительной фазы1
0,0001 градусов

Амплитудные характеристики

Выходной сигнал

Диапазон регулировки уровней мощности выходного сигнала
от -120 дБм до +23 дБм
Разрешение
0,01 дБ
Максимальная обратная мощность
1/2 Вт 0 В пост. тока, номинальная

Амплитуда вектора ошибок (EVM)

EVM для полос 5G NR FR2 и IFS от.-14 дБм to +6 дБм (ном.)9, опция ST6

Частота
100 МГц 256QAM, 120 кГц SCS. NRB = 66 или 5GTF
400 МГц 256QAM, 120 кГцSCS, NRB = 264
3,4 ГГц
0,35%
0,65%
10 ГГц
0,42%
0,73%
12 ГГц
0,43%
0,71%
24,5 ГГц
0,35%
1,50%
28 ГГц
0,96%
1,60%
39 ГГц
1.42%
1,86%
47.5 ГГц
1,97%
2,10%

Максимальная выходная мощность

Частота
Опция 1EB
Опция 1 EE
от 10 МГц до < 1,5 ГГц
+16 дБм (ном.)
+16 дБм (ном.)
от 1,5 ГГц до < 34 ГГц
+21 дБм (ном.)
+21 дБм (ном.)
от 34 ГГц до 43,5 ГГц
+19 дБм (ном.)
+19 дБм (ном.)
> от 43,5 ГГц до 44 ГГц
+19 дБм (ном.)
+16 дБм (ном.)

Абсолютная погрешность уровня в режиме IQ

Частота
Тип сигнала: 5G NR, SCS 120 КГц, 100 МГц BW. 256 QAM, 1CC
от 1 ГГц до 44 ГГц (от -14 до +4 дБм)
0,5 дБ (ном.)

Спектральная чистота

Гармонические искажения
Гармоники измерены при +5 дБм
от 10 МГц до < 2 ГГц
-33 дБн (ном.)
от 2 ГГц до < 3,4 ГГц
-41 дБн (ном.)
от 3,4 ГГц до < 4,9 ГГц
-30 дБн (ном.)
от 4,9 ГГц до < 6,5 ГГц
-37 дБн (ном.)
от 6,5 ГГц до < 7 ГГц
-28 дБн (ном.)
от 7 ГГц до < 12 ГГц
-32 дБн (ном.)
от 12 ГГц до < 16 ГГц
-60 дБн (ном.)
от 16 ГГц до < 20 ГГц
-50 дБн (ном.)
от 20 ГГц до < 22 ГГц
-37 дБн (ном.)
Субгармонические искажения
Субгармоники измерены при +9 дБм
от 10 МГц до < 10 ГГц
-72 дБн (ном.)
от 10 ГГц до < 20 ГГц
-53 дБн (ном.)
от 20 ГГц до < 44 ГГц
-74 дБн (ном.)

Импульсная модуляция (опции PMR/RME)

Минимальная длительность импульса (Тw) с рабочим циклом ≤ 50%

Автоматическая регулировка уровня вкл
1 мкс (ном.)
Автоматическая регулировка уровня выкл, от 10 МГц до 20 ГГц
100 мкс (ном.)
Автоматическая регулировка уровня выкл, > 20 ГГц
30 мкс (ном.)

Подавление в паузе без I/Q-модуляции

от 10 МГц до 11 ГГц
60 дБ (ном.)
от >11 ГГц 13 ГГц
50 дБ (ном.)
от >13 ГГц 20 ГГц
60 дБ (ном.)
от >20 ГГц 44 ГГц
80 дБ (ном.)

Время нарастания/спадания (Tr и Tf)

Автоматическая регулировка уровня выкл
7 мкс (ном.)

Погрешность уровня НГ-сигнала

от 10 МГц до 44 ГГц
+ 0,75 дБ (ном.)

Абсолютная погрешность уровня (НГ-сигнал)

Частота
>+5 дБм
от +5 дБм до -40 дБм
от -40 дБм до -30 дБм
от -80 дБм до -90 дБм
от 10 МГц до < 200 МГц
0,5 дБ (ном.)
0,5 дБ (ном.)
0,5 дБ (ном.)
0,5 дБ (ном.)
от 200 МГц до < 400 МГц
0,5 дБ (ном.)
0,5 дБ (ном.)
0,5 дБ (ном.)
0,5 дБ (ном.)
от 400 МГц до < 3,6 ГГц
0,5 дБ (ном.)
0,5 дБ (ном.)
0,5 дБ (ном.)
1,3 дБ (ном.)
от 3,6 ГГц до < 16 ГГц
0,7 дБ (ном.)
0,7 дБ (ном.)
0,7 дБ (ном.)
1,0 дБ (ном.)
от 16 ГГц до < 20 ГГц
0,7 дБ (ном.)
0,7 дБ (ном.)
0,7 дБ (ном.)
1,0 дБ (ном.)
от 20 ГГц до < 34 ГГц
0,9 дБ (ном.)
0,9 дБ (ном.)
0,9 дБ (ном.)
1,0 дБ (ном.)
от 34 ГГц до 44 ГГц
0,9 дБ (ном.)
0,9 дБ (ном.)
0,9 дБ (ном.)
1,0 дБ (ном.)

Абсолютный фазовый шум в боковой полосе (дБн/Гц) (опция ST6) (ном.)

Частота
1 Гц
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц
1 МГц
10 МГц
100 МГц
≤ 100 МГц
-96
-110
-120
-132
-138
-139
-140
-140
Н/Д
≤ 250 МГц
-86
-105
-114
-128
-136
-139
-140
-141
-140
≤ 500 МГц
-80
-100
-111
-137
-141
-141
-141
-141
-141
≤ 1 ГГц
-73
-96
-107
-136
-141
-142
-143
-143
-143
≤ 2 ГГц
-66
-89
-99
-132
-138
-142
-144
-145
-145
≤ 3,2 ГГц
-62
-85
-95
-127
-135
-140
-145
-146
-147
≤ 10 ГГц
-57
-76
-86
-120
-127
-133
-142
-147
-148
≤ 20 ГГц
-48
-71
-79
-118
-122
-128
-137
-141
-142
≤ 30 ГГц
-47
-68
-77
-105
-115
-123
-131
-136
-137
≤ 40 ГГц
-54
-65
-74
-104
-114
-121
-129
-135
-135

Внутренний модулирующий генераторАбсолютный фазовый шум SSB (НГ-сигнал) (дБн/Гц) (опция ST5) (ном.)

Частота
1 Гц
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц
1 МГц
10 МГц
100 МГц
3,2 ГГц
-50
-68
-89
-110
-124
-132
-141
-146
-146
≤ 10 ГГц
-40
-59
-76
-100
-114
-123
-133
-141
-143
≤ 20 ГГц
-33
-52
-73
-95
-108
-117
-126
-135
-136
Каналы
В фазе (I), квадратура (Q)
Генератор сигналов произвольной формы
16 бит (1/65536)
Разрешение ЦАП
8 образцов
Частота дискретизации
1 Гц

Полоса модуляции I/Q-квадратур

Частота
Опция DD6
Опция D11
Опция D21
от 1 МГц до < 375 МГц
20% несущей
20% несущей
20% несущей
от 375 МГц до < 550 МГц
200 МГц
200 МГц
200 МГц
от 550 МГц до < 750 МГц
300 МГц
300 МГц
300 МГц
от 750 МГц до < 1 ГГц
400 МГц
400 МГц
400 МГц
от 1 ГГц до < 15 ГГц
500 МГц
750 МГц
750 МГц
от 1,5 ГГц до < 3,2 ГГц
500 МГц
1 ГГц
1 ГГц
от 3,2 ГГц до < 44 ГГц
500 МГц
1 ГГц
2 ГГц

EVM для полос 5G NR FR1 . от -14 дБм до +6 дБм (ном.), опция ST6

Частота
100 МГц 256QAM. 60 кГц SCS. NRB = 135
2,3 ГГц
0,49%
3,55 ГГц
0,47%
4.9 ГГц
0,37%



Технические характеристики

Частота
от 1 МГц до 44 ГГц
Опции расширения диапазона частот
От 1 МГц до 14/20/32/44 ГГц (для модели M9384B)
Фазовый шум
на частоте 1 ГГц с отстройкой 20 кГц: 140 дБн/Гц (измеренный)
Выходная мощность
на частоте 1 ГГц: от –110 дБм до +23 дБм
Уровень гармоник на частоте 1 ГГц
30 дБн (измеренный)
Режим генератора модулирующих сигналов
Входы аналоговых IQ сигналов
Программное обеспечение: задачи общего назначения
- I/Q сигналы - MATLAB - Многотоновые сигналы - Импульсные сигналы - Задаваемая пользователем модуляция
Программное обеспечение: сотовая/ беспроводная связь
- Bluetooth - cdma2000®/1xEV-DO - GSM/EDGE/Evo - loT - LTE/ LTE-Advanced FDD и TDD - Mobile WiMAX™ - TD-SCDMA/HSPA - W-CDMA/HSPA+ - WLAN 802.11a/b/g/j/p/n/ac/ ah/ax - Pre-5G - 5G NR
Программное обеспечение: аудио и видео вещание
- Радиовещание - Цифровое видео
Наличие измерительных приложений
Да
ПО: обнаружение/позиционирование/сле- жение/навигация
Глобальная навигационная спутниковая система
Векторный режим
Да
Объем памяти для воспроизведения сигналов
1024 Мвыб.
Форм-фактор
Модульный
Полоса ВЧ-модуляции
2 ГГц
Выходная мощность на частоте 39 ГГц
+24 дБм
Импульсные пути
Внутренний генератор импульсов, внешний ввод
