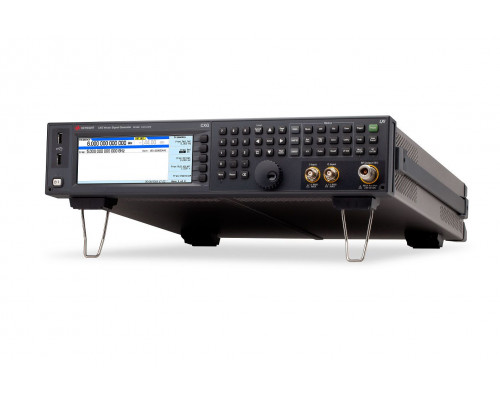

Векторный генератор ВЧ-сигналов CXG серии X (N5166В)
Основные возможности и технические характеристики
- Диапазон частот от 9 кГц до 3 ГГц или 6 ГГц и полоса ВЧ-модуляции до 120 МГц
- Базовое параметрическое тестирование компонентов и функциональная проверка приемников
- Тестирование устройств формата Интернета вещей
- Диагностика компонентов систем беспроводной связи с помощью надежного векторного генератора сигналов
- Сокращение времени простоя и расходов на эксплуатацию за счет использования комплексных решений для самодиагностики и низкой стоимости ремонта
Амплитудные характеристики
Параметры выходного сигнала
| Настраиваемый
диапазон | от +19 до -144 дБм |
| Разрешение | 0,01 дБ |
Максимальный уровень выходного сигнала
| от 9 кГц до 10 МГц | +13 дБм |
| > от 10 МГц до 3 ГГц | +18 дБм |
| > от 3 до 6 ГГц | +16 дБм |
| Диапазон | Макс. мощность до -60 дБм | < от -60 до -110 дБм |
| от 9 до 100 кГц | тип. ±0,6 дБ | ± тип. 0,9 дБ |
| от 100 кГц до 5 МГц | ± 0,8 дБ, тип. ±0,3 дБ | ± 0,9 дБ, тип. ±0,3 дБ |
| > от 5 МГц до 3 ГГц | ±0,6 дБ, тип. ±0,3 дБ | ± 0,8 дБ, тип. ±0,3 дБ |
| > от 3 до 6 ГГц | ±0,6 дБ, тип. ±0,3 дБ | ±1,1 дБ, тип. ±0,3 дБ |
Фазовый шум в боковой полосе (отстройка 20 кГц)
от 5 до 250 МГц 250 МГц 500 МГц 1 ГГц 2 ГГц 3 ГГц 4 ГГц 5 ГГц 6 ГГц | тип. -116 дБн/Гц тип. -130 дБн/Гц тип. -125 дБн/Гц тип. -119 дБн/Гц тип. -112 дБн/Гц тип. -107 дБн/Гц тип. -106 дБн/Гц тип. -105 дБн/Гц тип. -103 дБн/Гц |
| Гармонические искажения | Входная мощность <
+4 дБм |
от 9 кГц до 3 ГГц > от 3 до 4 ГГц > от 4 до 6 ГГц | < -35 дБн тип. < -35 дБн тип. < -53 дБн |
| Негармонические искажения | смещение > 10 кГц |
от 9 кГц до < 5 МГц от 5 до <250 МГц от 250 до< 750 МГц от 750 МГц < 1,5 ГГц от 1,5 до <3,0 ГГц от 3 до 6 ГГц | -65 дБн, номин. -75 дБн -75 дБн -72 дБн -66 дБн -60 дБн |
| Субгармоники (в режиме формирования НГ-сигнала) | |
от 9 кГц до 1,5 ГГц > от 1,5 до 3 ГГц > от 3 до 6 ГГц | Нет -77 дБн -74 дБн |
– Режимы генерации: периодический импульсный сигнал (автоматический или ждущий запуск), периодический сигнал прямоугольной формы (меандр), парные импульсы с настройкой положения первого импульса относительно сигнала запуска или без неё (ждущий запуск), стробируемая импульсная последовательность, вывод импульсного сигнала через внешний соединитель
– Частота следования прямоугольных импульсов: от 0,1 Гц до 10 МГц, разрешающая способность 0,1 Гц (ном)
– Период повторения импульсов: от 30 нс до 42 с (ном)
– Длительность импульса: от 20 нс до периода повторения импульсов – 10 нс (ном)
– Разрешающая способность 10 нс
