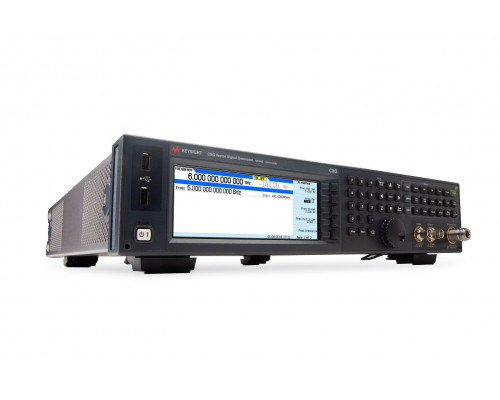

Векторный генератор ВЧ-сигналов семейства MXG серии Х (N5182B)
Характеристики сигналов
– Диапазон частот от 9 кГц (от 5 МГц в режиме I/Q-модуляции) до 7,2 ГГц (с опцией N5182B-FRQ)
– Нормированное значение выходной мощности до +24 дБм в диапазоне частот до 3 ГГц с электронным аттенюатором
– Низкий уровень фазового шума: –146 дБн/Гц (тип. значение) на частоте 1 ГГц и при отстройке 20 кГц
– Относительный уровень мощности в соседнем канале ≤ –73 дБн для сигналов W-CDMA с 4 несущими (64 DPCH) и модуль вектора ошибки < 0,4% для сигналов 802.11ac с полосой частот 160 МГц
Режимы модуляции и свипирования
– AM, ЧM, ФM и модуляция короткими импульсами
– Многофункциональный генератор с диапазоном частот до 10 МГц и НЧ-выход (LF OUT)
– Режимы цифрового пошагового свипирования и свипирования по списку
– Форматы l/Q-модуляции: ASK, FSK, MSK, PSK, QAM, специализированные
Генерация форматов модуляции и создание сигналов
– Генератор модулирующих сигналов с полосой частот 160 МГц (неравномерность АЧХ ±0,2 дБ): сигналы произвольной формы и сигналы I/Q в реальном времени
– Память модулирующего сигнала произвольной формы с максимальной ёмкостью для воспроизведения 1 Гвыб, внутренний твёрдотельный накопитель 30 Гбайт или внешний съёмный твердотельный накопитель объёмом 8 Гбайт
– Возможность генерации сигналов произвольной формы и в реальном времени стандартов LTE, HSPA+, WLAN, GNSS, DVB и многих других с использованием встроенных возможностей, а также программного обеспечения Signal Studio или MATLAB
– Многоканальная генерация модулирующих сигналов с модулем интерфейса цифровых сигналов N5102A, сигналов MIMO и имитация замираний с использованием генератора модулирующих сигналов и эмулятора канала N5106A PXB
Интерфейсы для автоматизации и связи
– Интерфейсы: LAN (1000Base-T), LXI, USB 2.0 и GPIB
– Драйверы SCPI, IVI-COM, MATLAB
– Обратная совместимость по коду со всеми генераторами сигналов серий ESG, MXG, PSG и 8648x
– Совместимость измерителей мощности с шиной USB компании Keysight со встроенным дисплеем генератора и управлением с помощью команд SCPI
Чистые и точные сигналы, обеспечиваемые генераторами сигналов семейства MXG
Работаете ли Вы над тем, чтобы добиться высоких характеристик линейной ВЧ-цепи или оптимизировать коэффициент передачи канала связи, генераторы сигналов семейства MXG предоставят Вам всё, что необходимо: лидирующие в отрасли характеристики фазового шума и относительного уровня мощности в соседнем канале, канальное кодирование и многое другое. Испытайте Ваши устройства и схемы при предельных условиях с помощью генераторов семейства MXG.
Генерация требуемых сигналов с помощью приборов, обладающих превосходными характеристиками
– Тестирование чувствительности приёмника радиолокационной станции, определение характеристик АЦП или отношения сигналшум смесителя с помощью сигналов, имеющих исключительно низкий уровень фазового шума и паразитных составляющих
– Возбуждение усилителей мощности и исследование их нелинейного поведения с использованием лидирующих в отрасли характеристик относительного уровня мощности в соседнем канале и высокой выходной мощности
– Тестирование широкополосных приёмников и компонентов для сетей стандарта 802.11ac WLAN с помощью одноблочного технического решения, обеспечивающего полосу модуляции 160 МГц с заводской коррекцией АЧХ
Возможность создания сигналов для наиболее сложных приложений
– Поддержка широкого круга технологий для сотовой и беспроводной связи, видеовещания и глобальных спутниковых навигационных систем с использованием программного обеспечения Signal Studio
– Возможность имитации в реальном времени сигналов LTE, GNSS, DVB и многих других
– Использование памяти воспроизведения сигналов объёмом 1 Гвыб для длительного, изменяющегося во времени функционального тестирования приёмников с использованием специализированных сигналов
Максимальное использование ресурсов при низкой стоимости владения
– Увеличение времени безотказной работы при высоком значении средней наработки на отказ (MTBF), которое получено с использованием достижений первого поколения генераторов семейства MXG
– Минимизация времени простоя и затрат за счёт использования стратегии упрощенного самообслуживания и недорогих ремонтов
Технические характеристики и функциональные возможности генерации аналоговых сигналов
Генератор N5182B обеспечивает такие же технические характеристики и функциональные возможности генерации аналоговых сигналов, что и генератор N5181B
| Частота дискретизации | Полоса частот | |
| Опция 656 | от 100 выб/с до 100 Мвыб/с | 80 МГц (ном) |
| Опция 656 и 657 | от 100 выб/с до 200 Мвыб/ | 160 МГц (ном) |
Скорость переключения модулирующих сигналов
| Станд. комплектация | Опция UNZ | |
| Режим SCPI | ≤ 5 мс (изм) | ≤ 1,2 мс (изм) |
Режим свипирования пошаговый/по списку | ≤ 5 мс (изм) | ≤ 900 мкс (изм) |
Характеристики искажений 3GPP W-CDMA
Диапазон частот: от 1800 до 2200 МГц
Станд. комплектация | Опция UNV | Опция UNV с опцией 1EA | ||||
| Уровень мощности | ≤ 2 дБм | ≤ 2 дБм | ≤ 5 дБм | |||
| Отстройка | ТХ | Тип | ТХ | Тип | ТХ | Тип |
| Конфигурация: 1 DPCH, 1 несущая | ||||||
Соседний (5 МГц) Альтернативный (10 МГц) | –69 дБн –70 дБн | –73 дБн –75 дБн | –71 дБн –72 дБн | –75 дБн –77 дБн | –71 дБн –71 дБн | –75 дБн –77 дБн |
| Конфигурация: 64 DPCH, 1 несущая | ||||||
Соседний (5 МГц) Альтернативный (10 МГц) | –68 дБн | –70 дБн –73 дБн | –71 дБн –72 дБн | –73 дБн –76 дБн | –71 дБн –71 дБн | –72 дБн –76 дБн |
| Конфигурация: 64 DPCH, 4 несущих | ||||||
Соседний (5 МГц) Альтернативный (10 МГц) | –63 дБн –64 дБн | –65 дБн –66 дБн | –65 дБн –66 дБн | –67 дБн –68 дБн | –64 дБн –66 дБн | –66 дБн –68 дБн |
