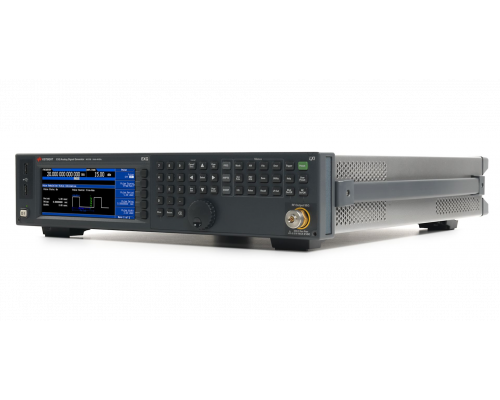

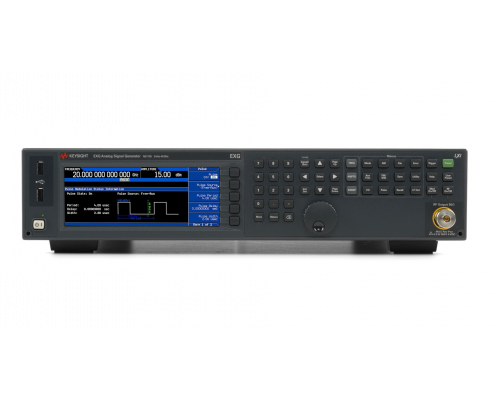

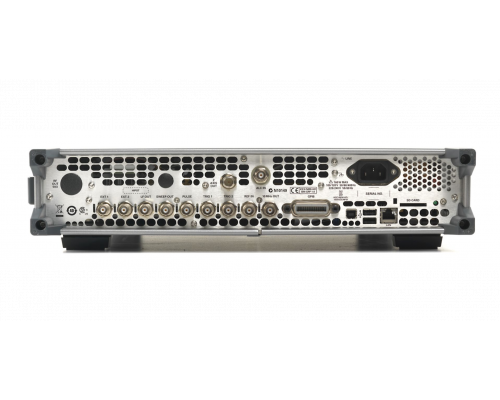

Аналоговый генератор СВЧ-сигналов N5183B семейства MXG серии Х ( от 9 кГц до 13 ГГц/20 ГГц/ 31,8 ГГц/ 40 ГГц )
Модель:
N5183BГабариты (ДхШхВ):
508×426×88 мм
123930 ₽
Максимальное увеличение скорости испытаний и экономия стоечного пространства при использовании генераторов сигналов семейства MXG
Генераторы семейства MXG, обеспечивающие чистые и точные сигналы, являются альтернативой аналоговым генераторам серии PSG, но имеют меньшие габаритные размеры и более высокое быстродействие. Они обеспечивают превосходные характеристики по спектральной чистоте сигналов, уровню выходной мощности и скорости переключения, позволяя выполнять тестирование устройств на системном и модульном уровне.
– Предназначены для удовлетворения потребностей испытательных систем с диапазоном частот до 13, 20, 31,8 или 40 ГГц
– Решают проблемы проведения ответственных испытаний модулей и систем РЛС, предлагая лучшие в классе характеристики фазового шума (–129 дБн/Гц при отстройке 10 кГц, несущая 10 ГГц, тип. значение, с опцией UNY) и негармонических составляющих (–75 дБн на частоте 10 ГГц)
– Экономят пространство и поддерживают строгое соответствие требованиям испытаний, приближаясь по уровню технических характеристик к генераторам сигналов серии PSG и занимая всего лишь 2U высоты стойки
– Ускоряет процесс калибровки за счёт лучшей в своём классе скорости переключения, не превышающей 600 мкс
Скорость переключения частоты, режим НГ () = тип.
Станд. компл. | Опция UNZ | Опция UZ2 | |
| Режим SCPI | (≤ 5 мс) | ≤ 1,15 мс (≤ 750 мкс) | ≤ 1,65 мс (1 мс) |
Режим свипирования пошаговый/по списку | (≤ 5 мс) | ≤ 900 мкс (≤ 600 мкс) | ≤ 1,4 мс (850 мкс) |
Максимальная выходная мощность 1 (дБм) (с опцией 1E1 или без неё)
| Диапазон частот | Станд. компл. | Опция 1ЕА |
| Опция 513 или 520 | ||
| От 9 кГц до 3,2 ГГц | +18 | +23 |
| > 3,2 кГц до 13 ГГц | +18 | +20 |
| > 13 до 20 ГГц | +15 | +19 |
| Опция 532 или 540 | ||
| От 9 кГц до 3,2 ГГц | +14 | +21 |
| > 3,2 кГц до 17 ГГц | +14 | +16 |
| > 17 до 31,8 ГГц | +13 | +15 |
| > 31,8 до 40 ГГц | +11 | +15 |
Абсолютная погрешность установки уровня мощности в режиме НГ (дБ) (АРМ вкл.) () = тип.
| С опцией 1E1 или без неё | С опцией 1E1 | |||||
Макс. мощность до +10 дБм | < +10 до 10 дБм | –10 до – 20 дБм | –20 до –75 дБм | –75 до –90 дБм | < –90 до –120 дБм | |
| От 9 кГц до 2 ГГц | ± 0,6 | ± 0,6 | ± 0,7 | ± 0,7 | ± 1,4 | (± 0,3) |
| > 2 до 20 ГГц | ± 0,9 | ± 0,7 | ± 0,7 | ± 0,7 | ± 1,6 | (± 0,3) |
| > 20 до 40 ГГц | ± 0,9 | ± 0,8 | ± 1,1 | ± 1,1 | ± 2,0 |
Чистота спектра
Станд. комплектация: однополосный фазовый шум (дБн/Гц) (режим НГ) () = изм. значение
| Диапазон частот | Отстройка 20 кГц | Отстройка 100 кГц |
| От 5 до < 250 МГц | –129 (–133) | |
| 100 МГц | (–125) | |
| 250 МГц | –139 (–145) | (–121) |
| 500 МГц | –135(–139) | (–116) |
| 1 ГГц | –130 (–134) | (–110) |
| 2 ГГц | –124 (–127) | (–104) |
| 3 ГГц | –119 (–128) | (–100) |
| 4 ГГц | –118 (–122) | (–98) |
| 6 ГГц | –112 (–122) | (–94) |
| 10 ГГц | –113 (–116) | (–90) |
| 20 ГГц | –106 (–110) | (–84) |
| 40 ГГц | –99 (–104) | (–78) |
Опция UNY (только для N5183B): абсолютный однополосный фазовый шум (дБн/Гц), (режим НГ) () = изм. значение
| Частота | 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц |
| 100 МГц | (–92) | –93 (–116) | –103 (–125) | –130 (–137) | –138 (–142) | –137 (–141) |
| 249 МГц | (–84) | –93 (–108) | –103 (–117) | –130 (–137) | –139 (–142) | –138 (–141) |
| 250 МГц | (–84) | –96 (–111) | –104 (–121) | –127 (–139) | –142 (–150) | –147 (–152) |
| 500 МГц | (–76) | –89 (–106) | –98 (–116) | –125 (–136) | –142 (–149) | –144 (–148) |
| 1 ГГц | (–72) | –86 (–102) | –93 (–111) | –123 (–138) | –139 (–146) | –139 (–144) |
| 2 ГГц | (–66) | –79 (–95) | –85 (–104) | –114 (–132) | –134 (–141) | –133 (–138) |
| 3 ГГц | (–63) | –74 (–92) | –81 (–101) | –111 (–129) | –131 (–139) | –127 (–137) |
| 4 ГГц | (–59) | –73 (–89) | –79 (–98) | –110 (–121) | –128 (–135) | –127 (–131) |
| 6 ГГц | (–55) | –69 (–85) | –76 (–94) | –107 (–118) | –123 (–129) | –121 (–130) |
| 10 ГГц | (–51) | –63 (–82) | –71 (–90) | –101 (–116) | –123 (–129) | –121 (–126) |
| 20 ГГц | (–48) | –57 (–75) | –65 (–84) | –95 (–110) | –113 (–122) | –115 (–119) |
| 40 ГГц | (–43) | –51 (–70) | –59 (–78) | –89 (–104) | –107 (–116) | –109 (–114) |
Гармоники (режим НГ) () = тип. значениеОпция UNY (только для N5183B): абсолютный однополосный фазовый шум (дБн/Гц), (режим НГ) () = изм. значение
| Диапазон частот | Режим НГ при +10 дБм | Режим НГ при +20 дБм |
| От 9 кГц до 200 МГц | < –48 дБн (–54 дБн) | < –38 дБн (–43 дБн) |
| > 200 МГц до 2 ГГц | < –33 дБн (–40 дБн) | < –25 дБн (–31 дБн) |
| > 2 до 20 ГГц | < –55 дБн (–65 дБн) | < –50 дБн (–55 дБн) |
Негармонические составляющие (режим НГ) () = тип
| Диапазон частот | Отстройка > 10 кГц | |
| Станд. компл., дБн | Опция UNY, дБн | |
| От 9 кГц до < 5 МГц | –65 | –65 (–75) |
| От 5 до < 250 МГц | –75 | –75 (–86) |
| От 250 до < 750 МГц | –75 | –96 (–100) |
| От 750 МГц до < 1,5 ГГц | –72 | –92 (–100) |
| От 1,5 до < 3,0 ГГц | –66 | –86 (–93) |
| От 3 до 5 ГГц | –60 | –80 (–88) |
| > 5 до 10 ГГц | –69 | –74 (–80) |
| > 12 до 20 ГГц | –63 | –68 (–75) |
| > 20 до 40 ГГц | –57 | –62 (–68) |
Субгармоники (режим НГ, дБн)
| От 250 кГц до 1,5 ГГц | отсутствуют | > 5 до 10 ГГц | –67 (–75) |
| > 1,5 до 3,2 ГГц | –75 (–83) | > 10 до 20 ГГц | –56 (–65) |
| > 3,2 до 5 ГГц | –67 (–75) | > 20 до 40 ГГц | –53 (–63 |
| Полоса | Диапазон частот | N |
| 1 | От 9 кГц до < 5 МГц | Цифровой синтез |
| 2 | От 5 до < 250 МГц | 1 |
| 3 | От 250 до < 375 МГц | 0,25 |
| 4 | От 375 до < 750 МГц | 0,5 |
| 5 | От 750 МГц до < 1,5 ГГц | 1 |
| 6 | От 1,5 до < 3 ГГц | 2 |
| 7 | От 3 до < 6 ГГц | 4 |
| 8 | От 6 до < 12 ГГц | 8 |
| 9 | От 12 до < 24 ГГц | 16 |
| 10 | От 24 до 40 ГГц | 32 |
Амплитудная модуляция (опция UNT)
| Глубина | Лин. режим | Эксп. режим | |
Пределы установки АРМ вкл. с глубокой AM (по умолчанию) или АРМ выкл. | От 0 до 100% | От 0 до 50 дБ | |
| Разрешающая способность | 0,1% (ном.) | 0,01 дБ (ном.) | |
Погрешность глубины AM АРМ вкл. (частота модуляции 1 кГц, глубина < 80%) | f < 5 МГц 5 МГц ≤ f ≤ 3,2 ГГц > 3,2 до 40 ГГц | < 1,5% от устан. значения + 1% тип.: 0,5% от устан. значения + 1%) < 4% от устан. значения + 1% (тип.: 3% от устан. значения + 1%) | ±2 дБ при глубине 40 дБ (тип.) ±4 дБ при глубине 40 дБ (тип.) |
Полный коэффициент гармоник (частота модуляции 1 кГц) – f < 5 МГц: < 0,25% (тип.) (глубина 30%); < 0,5% (тип.) (глубина 80%) – 5 МГц < f < 40 ГГц: < 2% (глубина 30%); < 3 % (глубина 80%) | |||
Частотная характеристика (полоса по уровню –3 дБ, глубина 30%) – 9 кГц до ≤ 3,2 ГГц: от 0/10 Гц до до 50 кГц – > 3,2 до 40 ГГц: от 0/10 Гц до до 100 кГц |
Одновременная и композитная модуляция
| AM | ЧМ | ФМ | ИМ | |
| AM | + | + | + | + |
| ЧМ | + | + | - | + |
| ФМ | + | - | + | + |
| ИМ | + | + | + | - |
Опции гарантии
Стандартный срок гарантии 1 год
Технические характеристики
Диапазон частот
– Опция 513: от 9 кГц до 13 ГГц
– Опция 520: от 9 кГц до 20 ГГц
– Опция 532: от 9 кГц до 31,8 ГГц
– Опция 540: от 9 кГц до 40 ГГц
– Разрешающая способность: 0,001 Гц (ном.)
– Сдвиг фазы: регулируется с номинальным шагом 0,01°
Внутренний генератор опорной частоты
– Точность установки: ± скорость старения ± дополнительная погрешность
при изменении температуры ± влияние изменений напряжения питания
± первоначальная достижимая погрешность калибровки
– Скорость старения: ±1 х 10^-7 за 1 год; ±3 х 10^-8 спустя год работы;
< ±5 х 10^-10 за сутки после 30 суток (ном.)
– Первоначальная достижимая погрешность калибровки: ±4 х 10^-8
Параметры выходного сигнала
– Устанавливаемый диапазон (с опциями 1E1 и 1EA): от +30 до –130 дБм
– Устанавливаемый диапазон (без опций 1E1 и 1EA): от +19 до –20 дБм
– Разрешающая способность: 0,01 дБ (ном.)
– Ступенчатый аттенюатор (опция 1E1): от 0 до 115 дБ, шаг 10 дБ
– Диапазон удерживания уровня мощности: от –15 дБм до макс.
нормированной выходной мощности со ступенчатым аттенюатором,
установленным на 0 дБ. Может быть смещён при использовании
механического аттенюатора (опция 1E1).
– Соединитель: опция 513/520 = 3,5 SMA (вилка); 532/540 = 2,4 мм
(вилка); 50 Ом (ном.); (опция 1ED: тип N для опций 513 или 520)
Частотная модуляция (опция UNT)
Максимальная девиация
– N5173B: N х 10 МГц (ном.); N5183B: N х 4 МГц (ном.)
Разрешающая способность
– 0,025% от девиации или 1 Гц (большее из значений) (ном.)
Погрешность девиации
– < ±2% + 20 Гц (частота модуляции 1 кГц, девиация = N x 50 кГц)
Частотная характеристика модуляции (при девиации 100 кГц)
– Полоса по уровню –1 дБ: от 0/5Гц до 3 МГц (ном.)
– Полоса по уровню –3 дБ: от 0/1Гц до 7 МГц (ном.)
Внешние входы модуляции
(Генератор комплектуется внешними входами ЧМ, AM и ФМ при заказе опции UNT.
Генератор комплектуется внешним входом ИМ при заказе опции UNW)
– Входы EXT1 и EXT2: AM, ЧM, ФM
– Вход PULSE: ИМ (только 50 Ом)
– Входной импеданс: 50 Ом, 1 MОм, 600 Ом, открытый и закрытый вход
Внутренний источник аналоговой модуляции (станд. комплектация)
(Генератор сигналов для использования с АМ, ЧМ, ФМ и НЧ-выходом (LF Out);
требуется опция UNT)
– Форма сигнала: cинусоидальная, треугольная, прямоугольная,
пилообразная с положительным наклоном, пилообразная с
отрицательным наклоном
– Диапазон частот модуляции: от 0,1 Гц до 2 МГц (с возможностью
настройки до 3 МГц)
– Разрешающая способность: 0,1 Гц
– Погрешность частоты: соответствует погрешности источника опорной
частоты (ном.)
– LF OUT (НЧ-выход): от 0 до 5 В пик. на нагрузке 50 Ом, смещение
от –5 до 5 В (ном.)
Многофункциональный генератор (опция 303)
Опция многофункционального генератора состоит из семи генераторов сигналов,
которые можно настраивать независимо, и до пяти из них одновременно c
использованием свойств композитной модуляции в АМ, ЧМ/ФМ и на НЧ-выходе (LF out)
Виды сигналов
– Генераторы сигналов стандартной формы 1 и 2: cинусоидальный,
треугольный, прямоугольный, пилообразный с положительным
наклоном, пилообразный с отрицательным наклоном, импульсный
– Генераторы шума 1 и 2: шумоподобный с равномерным распределением
или распределением Гаусса
– Напряжение постоянного тока: только для НЧ-выхода
Частотные параметры
– Синусоидальный сигнал: от 0,1 Гц до 10 МГц (ном.)
– Треугольный, прямоугольный, пилообразный, импульсный сигналы:
от 0,1 Гц до 1 МГц (ном.)
– Полоса частот шума: 10 МГц (ном.)
– Разрешающая способность: 0,1 Гц
– Погрешность частоты: cоответствует погрешности источника опорной
частоты (ном.)
Модуляция короткими импульсами (опция UNW)
– Подавление в паузе: (> 80 дБ) 2
– Время нарастания/спада (Tr, Tf): < 10 нс (7 нс)
– Мин. длительность импульса, АРМ вкл./выкл. 2: > 1 мкс (500 нс)/³ 20 нс
– Частота повторения, АРМ вкл./выкл.: от 10 Гц до 500 кГц/от 0 до 10 МГц
– Погрешность уровня мощности (относительно НГ), АРМ вкл./выкл.:
< ±0,7 дБ (±0,5 дБ)/(< ±0,75 дБ)
– Компрессия длительности (длительность ВЧ-импульса по сравнению
с видеовыходом: (< 5 нс)
– Проникновение видеосигнала 4 < 3 ГГц/> 3 ГГц: (< 50 мВ/< 3 мВ)
Внутренний генератор импульсов
(включён в состав прибора при
заказе опции UNW или UW2)
– Режимы генерации: периодический импульсный сигнал
(автоматический или ждущий запуск), периодический сигнал
прямоугольной формы (меандр), парные импульсы с настройкой
положения первого импульса относительно сигнала запуска или без
неё (ждущий запуск), стробируемая импульсная последовательность,
вывод импульсного сигнала через внешний соединитель
– Частота следования прямоугольных импульсов: от 0,1 Гц до 10 МГц,
разрешающая способность 0,1 Гц (ном.)
– Период повторения импульсов: от 30 нс до 42 с (ном.)
– Длительность импульса: от 20 нс до периода повторения импульсов
– 10 нс (ном.)
– Разрешающая способность: 10 нс
– Настраиваемая задержка запуска: от (–период повторения + 10 нс) до
(длительность импульса – 10 нс)
– Пределы установки задержки
авт. запуск: от –3,99 мкс до 3,97 мкс; ждущий запуск: от 0 до 40 с
– Разрешающая способность (задержка, длительность, период): 10 нс (ном.)
– Парные импульсы
задержка 1-го импульса (относительно выхода синхронизации):
от 0 до 42 с – длительность импульса – 10 нс;
длительность 1-го импульса: от 20 нс до 42 с – задержка – 10 нс
задержка 2-го импульса: от 0 до 42 с – (задержка 1 + длительность 2) –
10 нс
длительность 2-го импульса: от 20 нс до 42 с – (задержка 1 +
задержка 2) – 10 нс
Генератор последовательностей (пачек) импульсов (опция 320)
– Число независимых импульсов в последовательности импульсов: 2047
– Диапазон длительности вкл./выкл. состояния: от 20 нс до 42 с
Фазовая модуляция
Максимальная девиация
– Нормальная полоса
N5173B: N х 5 радиан (ном.); N5183B: N х 2 радиан (ном.)
– Режим широкой полосы
N5173B: N х 0,5 радиан (ном.); N5183B: N х 0,2 радиан (ном.);
Частотная характеристика модуляции (–3 дБ)
– Нормальная полоса: от 0 до 1 МГц (ном.)
– Режим широкой полосы: от 0 до 4 МГц (ном.)
Разрешающая способность: 0,1% от девиации (ном)
Погрешность девиации
– < +0,5% + 0,01 рад (тип.) (частота модуляции 1 кГц, режим норм. полосы)
Искажения: < 0,2% (тип) (частота модуляции 1 кГц, девиация = N x 1 рад,
режим нормальной полосы)
Общие характеристики
Дистанционное управление
– Интерфейсы: GPIB: IEEE-488.2, 1987 г. с функциями приёмника и
передатчика; LAN: 1000Base-T, совместимость с классом С стандарта
LXI; USB: версия 2.0
– Язык программирования: SCPI, версия 1997.0
– Совместимость с приборами с подмножеством общих команд:
Keysight Technologies: N5181A\61A, N5182A\62A, N5183A, E4438C,
E4428C, E442xB, E443xB, E8241A, E8244A, E8251A, E8254A, E8247C,
E8257C/D, E8267C/D, серия 8648, 8656B, E8663B
Aeroflex Incorporated: серия 3410
Rohde & Schwarz: SMR, SMF100A ,SMB100A, SMBV100A, SMU200A,
SMJ100A, SMATE200A, SMIQ, SML, SMV
Anritsu: MG369xA/B/C
Требования к электропитанию:
– От 100 до 120 В, 50 или 60 Гц; 400 Гц; от 220 до 240 В, 50 или 60 Гц
– Потребляемая мощность: 280 Вт максимум
Высота над уровнем моря
от 0 до 4600 м (15000 футов)
Масса
513/520: ≤ 14,5 кг без упаковки, ≤ 29,5 кг в упаковке
532/540: ≤ 15,0 кг без упаковки, ≤ 29,9 кг в упаковке
Габаритные размеры
(В х Ш х Г): 88 мм x 426 мм x 508 мм
Испытания на воздействие окружающей среды
Образцы приборов испытаны на соответствие требованиям нормативного документа Environmental Test Manual компании Keysight. Методики испытаний соответствуют стандарту МЭК 60068-2, а уровни воздействующих факторов - требованиям военного стандарта MIL-PRF 28800F Class 3.
Соответствие требованиям стандартов качества ISO
Приборы производятся на предприятии, соответствующем требованиям стандарта ISO 9001 в полном согласии с политикой компании Keysight Technologies в области управления качеством.
Требования безопасности
Соответствует директиве European Low Voltage Directive 2006/95/EC
– IEC/EN 61010-1, 3rd Edition
– Канада: CSA C22.2 No. 61010-1-12
– США: UL 61010-1 3rd Edition
ЭМС
Соответствует директиве European EMC Directive 2004/108/EC
– IEC/EN 61326; CISPR, публикация 11 группа 1, класс A
– AS/NZS CISPR 11:2002; ICES/NMB-001
Защита конфиденциальных данных
– Съёмный твердотельный накопитель объёмом 8 Гбайт на базе флэшпамяти (карта памяти формата SD), доступный с задней панели прибора
– Можно принудительно задать, чтобы все файлы сохранялись только
на внешней карте памяти, включая состояния прибора, файлы
данных пользователя, файлы списков свипирования и другие файлы.
– Очистка памяти, очистка памяти при включении питания и гашение экрана
– Отключение портов USB
Память
Память совместно используется для запоминания состояний прибора, файлов данных пользователя, файлов списков свипирования и других файлов. Опция 006 позволяет запомнить до 8 Гбайт. В зависимости от использования памяти, можно запомнить до 1000 состояний прибора.
Рекомендуемый межповерочный интервал
36 месяцев
Диапазон рабочих температур/хранения:
от 0 до 55 °C / от -40 до 70 °C
