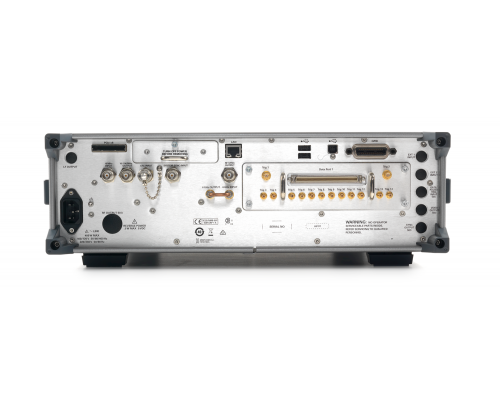

Генератор сигналов с быстрой перестройкой частоты UXG серии X (N5193A)
– Диапазон частот: от 10 МГц до 20 или 40 ГГц
– Уровень выходного сигнала: +10 дБм (в стандартной комплектации); диапазон быстрой перестройки амплитуды сигнала до 80 дБ при использовании дополнительного аттенюатора; минимальный устанавливаемый уровень мощности выходного сигнала: –130 дБ
– Скорость переключения: 100 мкс (станд. комплектация)
– Фазовый шум: не более –126 дБн/Гц при отстройке 10 кГц для частоты несущей 10 ГГц (тип.)
Возможности модуляции и формирования сигналов по списку
– Амплитудная (АМ), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ) модуляция, широкополосные импульсные сигналы с линейной частотной модуляцией (ЛЧМ)
– Длительность фронта/среза импульсов: 3 нс; минимальная длительность импульсов: 10 нс
– Режим списка и режим контроллера с быстрой перестройкой частоты в стандартной комплектации
Интерфейсы для автоматизации и связи
– Интерфейсы: LAN (1000Base-T), USB 2.0 и GPIB
– Соответствие стандарту LXI
– Поддержка команд SCPI и драйверов IVI-COM
Высокая скорость переключения и когерентность сигналов при моделировании сложных сценариев с множеством источников сигналов
Генератор сигналов с быстрой перестройкой частоты N5193A UXG - серийно выпускаемый прибор, который обеспечивает высокореалистичное и настраиваемое моделирование средств РЭБ аэрокосмической и оборонной отраслей. Генератор сигналов UXG представляет собой надёжную прямую замену существующих гетеродинов с высокой скоростью переключения, часто используемых в больших специализированных системах моделирования.
Для создания реалистичных сценариев множественных помех генератор сигналов UXG обеспечивает высокую аппаратную стабильность фазы, а также время переключения между значениями частоты, амплитуды и фазы от 240 нс. Все это стало возможным благодаря использованию технологии прямого цифрового синтеза и цифро-аналогового преобразователя собственной разработки компании Keysight.
При моделировании сигналов передовых радиолокационных систем генератор сигналов UXG позволяет генерировать короткие импульсы от 10 нс с длительностями фронта/среза 3 нс и подавлением в паузе 80 дБ. Кроме того, генератор сигналов UXG обеспечивает создание импульсов с линейной частотной модуляцией (ЛЧМ), ширина полосы которой изменяется в пределах от 10 до 25% от частоты несущей. Для имитации диаграмм сканирования антенны дополнительный аттенюатор обеспечивает изменение уровня до 80 дБ при быстрой перестройке и полный диапазон амплитуды 120 дБ.
Скорость переключения в режиме быстрых измерений на фиксир. частоте
| Станд. комплектация: | 100 мкс |
| Опция N5193A-SS1 | 1 мкс |
| Опция N5193A-SS4 | 370 нс |
Скорость переключения в нормальном режиме/режиме списка
| Станд. комплектация: | 100 мкс |
| Опция N5193A-SS1 | 1 мкс |
| Опция N5193A-SS4 | 180 нс |
| Девиация (размах, макс. значение) с опцией UNT | |
От 10 МГц до 20 ГГц (опции 520/540) > 20 до 26,5 ГГц (опция 540) > 26,5 ГГц (опция 540) | от 8 до 768 МГц 768 МГц 1024 МГц |
| Девиация (размах, макс. значение) с опциями UNT и WC1 | |
От 50 МГц до 20 ГГц > 20 ГГц (опция 540) | 10% от центр. частоты 1,2 ГГц |
Частотная модуляция
| Девиация (размах, макс. значение) с опцией UNT | |
От 10 МГц до 20 ГГц > 20 < 26,5 ГГц (опция 540) > 25,5 ГГц (опция 540) | от 4 до 384 МГц) от 384 МГц 512 МГц |
| Девиация (размах, макс. значение) с опциями UNT и WC1 | |
От 50 МГц до 20 ГГц > 20 ГГц (опция 540) | 5% от центр. частоты 600 МГц |
Калиброванные уровни выходного сигнала (опция N5193A-AT2)
| До 20 ГГц | От –130 до +10 дБм (диапазон ослаблений 90 дБ) |
| До 40 ГГц | От –130 до +6 дБм (диапазон ослаблений 85 дБ) |
Нелинейность АЧХ при быстрой перестройке (опция N5193A-AT2)
| До 20 ГГц | ± 0,5 дБм (для диапазона уровней
выходной мощности от 0 до –75 дБм) |
| До 40 ГГц | ± 1,8 дБм (для диапазона уровней
выходной мощности от 0 до –65 дБм) |
Стандартный срок гарантии 1 год
