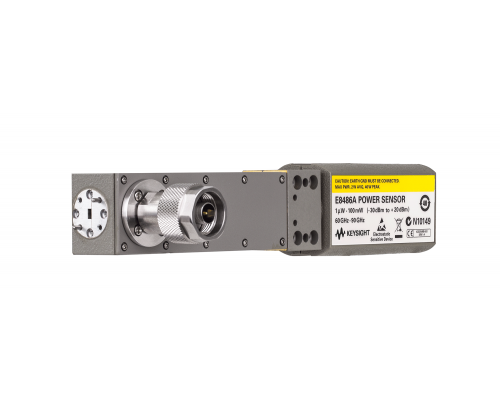

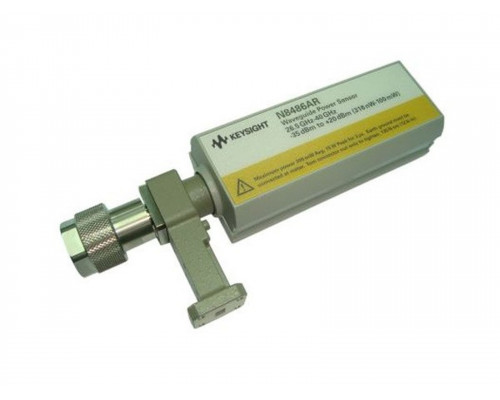

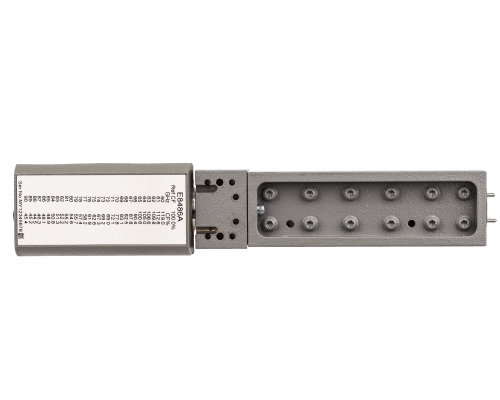

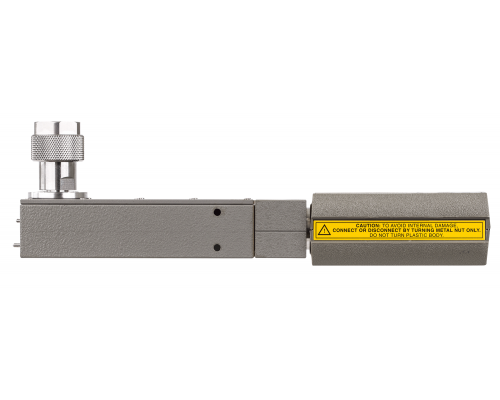

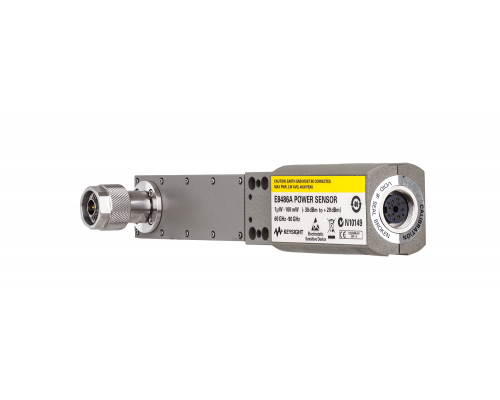

Преобразователи мощности с волноводным входом E8486A, V8486A, W8486A, R8486D, Q8486D, N8486AR, N8486AQ
– Очень низкое значение КСВН для уменьшения погрешности рассогласования
– Порт для подачи калибровочного сигнала 50 МГц
– Точная калибровка и прослеживаемость до эталонов Национального института стандартов и технологии США (NIST)
– Совместимость с измерителями мощности серий EPM (N1913A/14A), EPM-P (E4416A/17A) и P (N1911A/12A)
– Измерение средней мощности: от –70 дБм до +20 дБм
– Диапазон частот: от 50 ГГц до 110 ГГц
– Первичный преобразователь мощности на основе диода или термопары
Преобразователи мощности с волноводным входом
Совместимость с измерителями мощности компании Keysight
Преобразователи мощности с волноводным входом компании Keysight полностью совместимы с измерителями мощности серий EPM (N1913A/14A), EPM-P (E4416A/17A) и P (N1911A/12A) компании Keysight. Эти преобразователи мощности также совместимы со снятыми с производства моделями измерителей мощности 435B, 436A, 437B, 438A, 70100A, E1416A, E4418A/B и E4419A/B.
Лучшие в своем классе характеристики по КСВ
При измерении ВЧ- и СВЧ-мощности основной причиной погрешности измерений является рассогласование преобразователя мощности и источника сигнала. Для уменьшения погрешности измерения, связанной с рассогласованием, преобразователи мощности с волноводным входом компании Keysight обеспечивают превосходное значение КСВ, равное 1,06 (обратные потери более 30 дБ).
Калибровка сигналом 50 МГц
Для упрощения калибровки с использованием измерителя мощности преобразователи мощности с волноводным входом компании Keysight оснащены портом для подачи калибровочного сигнала с частотой 50 МГц. Это дает возможность устранить разброс результатов при проведении измерений с помощью разных сочетаний измерителей и преобразователей мощности, а также погрешности, обусловленные изменениями температуры. Кроме того, это позволяет обеспечить прослеживаемость до эталонов Национального института стандартов и технологии США (NIST) при измерениях в миллиметровом диапазоне частот.
Высокая надежность
В преобразователях мощности с волноводным входом компании Keysight используется хорошо зарекомендовавшая себя технология на основе интегрального диода с модифицированным барьером (MBID), которая также применяется в других преобразователях мощности компании Keysight и поддерживает работу преобразователя в квадратичной области передаточной характеристики диода при определении истинного среднего значения мощности сигналов.
Встроенное ЭСППЗУ
Некоторые преобразователи имеют встроенное EEPROM (ЭСППЗУ) для хранения калибровочных коэффициентов.
Основные технические характеристики
| Модель | Диапазон частот | Диапазон измерения мощности | Макс. КСВ | Нелинейность измерения уровня мощности | Предельно допустимая мощность | Тип соединителя | Масса |
| E8486A-100 | От 60 до 90 ГГц | От 1 мкВт до 100 мВт (от –30 до +20 дБм) | <1,06 | От –30 до +10 дБм: <±1% | 200 мВт (средняя), 40 Вт (пиковая) длит. импульса 10 мкс, коэфф. заполнения 0,5%) | Волноводный фланец UG-387/U (модиф.), EIA WR-12 | Нетто: 0,4 кг |
| От +10 до +20 дБм: <±2% (с серией EPM) | В упаковке: 1 кг | ||||||
| От +10 до +20 дБм: <+1, –3% (cо всеми другими) | |||||||
| E8486A-200 (ЭСППЗУ) | От 60 до 90 ГГц | От 1 нВт до 100 мВт (от –60 до +20 дБм) | <1,28 | От –60 до –30 дБм: <±1,5% | 200 мВт (средняя), 1 Вт (пиковая) длит. импульса 10 мкс коэфф. заполнения 0,5%) | Волноводный фланец UG-387/U, (модиф.), EIA WR-12 | Нетто: 0,4 кг |
| От –30 до +10 дБм: <±1% | В упаковке: 1 кг | ||||||
| От +10 до +20 дБм: <1,5% | |||||||
| V8486A | От 50 до 75 ГГц | От 1 мкВт до 100 мВт (от –30 до +20 дБм) | <1,06 | От –30 до +10 дБм: (±1%) | 200 мВт (средняя), 40 Вт (пиковая) длит. импульса 10 мкс, коэфф. заполнения 0,5%) | Волноводный фланец UG-385/U, EIA WR-15 | Нетто: 0,4 кг |
| От +10 до +20 дБм: (±2%) | В упаковке: 1 кг | ||||||
| W8486A | От 75 до 110 ГГц | От 1 мкВт до 100 мВт (от –30 до +20 дБм) | <1,08 | ±2% | 200 мВт (средняя), 40 Вт (пиковая) (длит. импульса 10 мкс,
коэфф. заполнения 0,5%) | Волноводный фланец UG-387/U | Нетто: 0,4 кг В упаковке: 1 кг |
| R8486D | От 26,5 до 40 ГГц | От 100 пВт до 10 мкВт (от –70 до –20 дБм) | <1,40 | От –30 до –25 дБм: (±3%) | 100 мВт (средн. или пик.), 40 В пост. тока (макс.) | Волноводный фланец UG-599/U | Нетто: 0,26 кг |
| От –25 до –20 дБм: (±5%) | В упаковке: 0,66 кг | ||||||
| Q8486D | От 33 до 50 ГГц | От 100 пВт до 10 мкВт (от –70 до –20 дБм) | <1,40 | От –30 до –25 дБм: (±3%) | 100 мВт (средн. или пик.), 40 В пост. тока (макс.) | Волноводный фланец UG-383/U | Нетто: 0,26 кг |
| От –25 до –20 дБм: (±5%) | В упаковке: 0,66 кг | ||||||
| N8486AR (ЭСППЗУ) | От 26,5 до 40 ГГц | От 316 нВт до 100 мВт (от –35 до +20 дБм) | <1,40 | От –1 до +15 дБм: (±0,52%) | +25 дБм 15 Вт/2 мкс | Волноводный фланец UG-599/U | Нетто: 0,202 кг |
| От +15 до +20 дБм: (±0,80%) | В упаковке: 0,922 кг | ||||||
| N8486AQ (ЭСППЗУ) | От 33 до 50 ГГц | От 316 нВт до 100 мВт (от –35 до +20 дБм) | <1,50 | От –1 до +15 дБм: (±0,52%) | +25 дБм 15 Вт/2 мкс | Волноводный фланец UG-383/U | Нетто: 0,204 кг |
| От +15 до +20 дБм: (±0,80%) | В упаковке: 0,924 кг |
