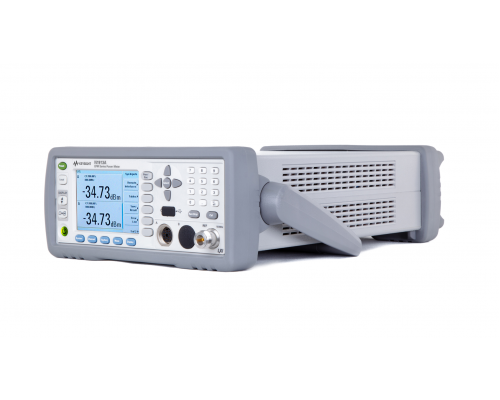

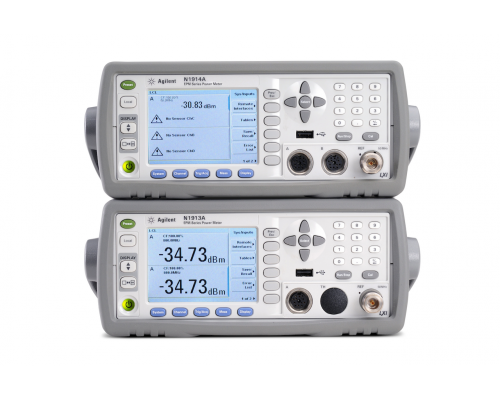

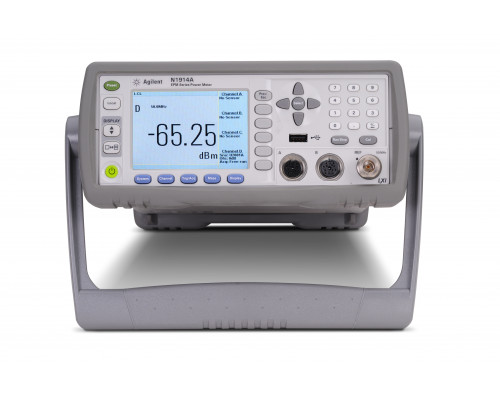

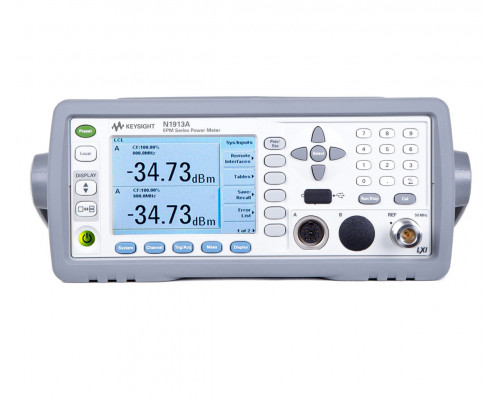

Одно- и двухканальные измерители средней мощности серии EPM (N1913A, N1914A)

– Диапазон частот: от 9 кГц до 110 ГГц (в зависимости от используемого преобразователя мощности)

– Диапазон мощности: от –70 дБм до +44 дБм (в зависимости от используемого преобразователя мощности)

– Совместимость с преобразователями мощности E441x, E930x, 848x, N848x и серии U2000 с шиной USB компании Keysight

– До четырёх каналов измерения мощности при использовании дополнительных преобразователей мощности с шиной USB

– Скорость измерения до 400 отсчётов/с при использовании преобразователей мощности серии Е компании Keysight

– Возможность подключения к ПК по одному из интерфейсов: GPIB, USB, LAN (соответствует классу С стандарта LXI)

– Цветной ЖК дисплей с высоким разрешением

– Автоматические измерения со свипированием по частоте/ мощности с использованием входа/выхода сигналов запуска (по дополнительному заказу)

– Интеллектуальный батарейный источник питания

Новые измерители мощности N1913/1914A серии EPM созданы на базе платформы измерителей мощности N1911/1912A и являются заменой популярных измерителей мощности E4418/4419B серии EPM.

N1913/1914A обладают всеми возможностями измерения средней мощности, что и E4418/4419B. Но в дополнение к этому, N1913/1914A снабжены более быстрым процессором цифровой обработки сигналов и микропроцессором. Поэтому рабочие характеристики измерителей мощности N1913/1914A лучше, чем у E4418/4419B. В частности, повысилась скорость измерений. При работе с преобразователями мощности серии Е N1913/1914A могут достичь скорости измерения 400 отсчётов/с по сравнению с 200 отсчётов/с у E4418/4419B.

Измерители мощности N1913/1914A обладают улучшенными функциональными возможностями и более гибкими возможностями подключения: порты USB (подчинённое устройство) и LAN (соответствует классу С стандарта LXI), GPIB, видеовыход VGA и интеллектуальный источник питания.

4-канальное измерение мощности

Новый измеритель мощности N1914A поддерживает измерения мощности по 4 каналам. Помимо двух каналов, предназначенных для использования с традиционными преобразователями мощности компании Keysight, имеется два добавляемых канала, предназначенных для использования с преобразователями мощности с шиной USB серии U2000 компании Keysight. Два дополнительных преобразователя мощности с шиной USB могут быть подключены к портам USB, расположенным на передней или задней панели N1913/1914A.

Измерение со свипированием по частоте/мощности

Измерение со свипированием по частоте/мощности обычно используется при калибровке неравномерности частотной характеристики источника сигналов. В качестве источника сигналов может служить просто генератор сигналов. Обычно пользователь вручную изменяет значение частоты/мощности источника сигнала, после чего проводится измерение, и его результаты отображаются на передней панели измерителя.

Такой процесс настройки параметров является очень утомительным и занимает много времени. Новая функция N1913/1914A использует физические соединения входов и выходов сигналов внешнего запуска (с помощью кабелей с соединителями BNC) между измерителем мощности и генератором сигналов для значительного сокращения времени испытаний.

Выход сигнала запуска генератора сигналов соединяется с входом запуска измерителя мощности, а выход сигнала запуска измерителя мощности - с входом запуска генератора сигналов. Необходимо задать начальную и конечную частоту, а также шаг изменения частоты для генератора сигналов и измерителя мощности. После переключения генератора сигналов в первую частотную точку генерируется выходной сигнал запуска, который поступает на измеритель мощности. Измеритель мощности начинает сбор данных. После того, как результат измерения станет стабильным, измеритель мощности выводит сигнал запуска к генератору сигналов, чтобы он переключился на следующую частотную точку. Этот процесс продолжается, повторяясь в каждой частотной точке.

Результат каждого измерения запоминается в буфере измерителя мощности, размер которого определяется пользователем (от 1 до 2048). По окончании цикла измерения данные, запомненные в буфере, можно считать с помощью команд SCPI.
