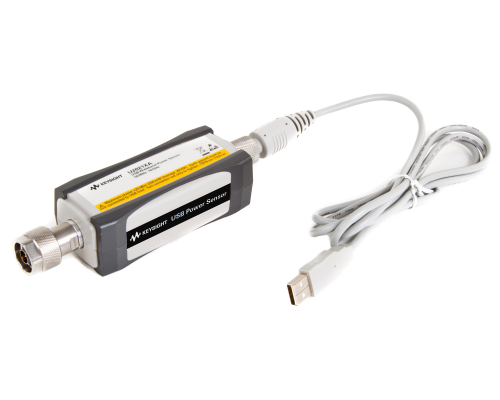

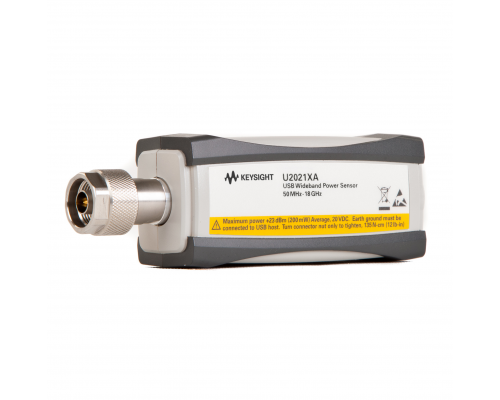

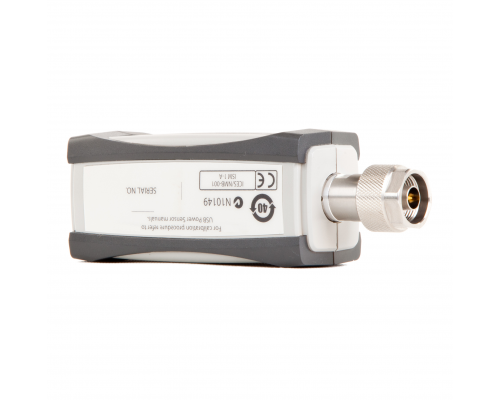

Измерители пиковой и средней мощности с шиной USB серии U2020X

– Измерение пиковой и средней мощности

– Диапазон частот: от 50 МГц до 18 ГГц (U2021XA)/до 40 ГГц (U2022XA)

– Диапазон измерения мощности: от –30 дБм до +20 дБм (пиковая мощность в режиме временного стробирования), от –45 дБм до +20 дБм (только измерение средней мощности)

– Полоса пропускания видеофильтра 30 МГц

– Захват однократных сигналов в реальном времени с частотой дискретизации 80 Мвыб/с

– Функция внутренней установки нуля и калибровки, вход и выход внешнего запуска

– Высокая скорость измерений: более 25000 отсчетов в секунду при автоматическом запуске в режиме буферизации

Повышение производительности при выпуске продукции

Измерители пиковой и средней мощности с шиной USB серии U2020X компании Keysight имеют высокие рабочие характеристики и свойства, необходимые для решения многих прикладных задач, связанных с измерением мощности в НИОКР и производстве, позволяя проводить измерения со скоростью более 25000 отчётов в секунду, что сокращает время и стоимость испытаний. Эти измерители мощности поставляются в двух модификациях: U2021XA (от 50 МГц до 18 ГГц) и U2022XA (от 50 МГц до 40 ГГц/до 50 ГГц с опцией H50), предлагая функции компактного, портативного прибора для измерения пиковой мощности.

Диапазон измерения пиковой мощности измерителей мощности серии U2020X от –30 до +20 дБм позволяет выполнять точный анализ очень слабых сигналов для широкого круга задач, связанных с измерением пиковой мощности в аэрокосмической, оборонной промышленности и беспроводной связи.

Функция внутренней установки нуля и калибровки позволяет сократить время и уменьшить погрешность измерения. Каждый измеритель мощности серии U2020X имеет встроенный опорный источник напряжения постоянного тока и схемы коммутации, с помощью которых установка нуля и калибровка преобразователя выполняются автоматически при подключении к испытуемому устройству. За счёт этого исключается необходимость многократного подключения и отключения измерителя от внешнего калибровочного источника, что ускоряет испытание и уменьшает износ соединителей.

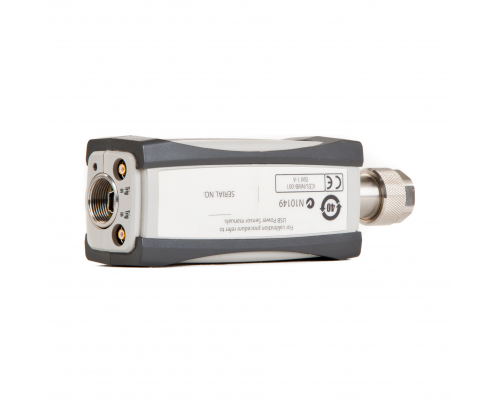

Внешний запуск даёт возможность точного запуска при слабых сигналах, близких к уровню шумового порога. Измерители мощности серии U2020X поставляются со встроенными соединителями входа и выхода сигнала запуска. Это позволяет подключать сигнал запуска от внешнего источника или непосредственно подключать испытуемое устройство к измерителю мощности с помощью кабеля, обеспечивающего переход от соединителя BNC к SMB. Преобразователи также обеспечивают выход регистратора и видеовыход.

Измерители мощности серии U2020X - автономные устройства, не требующие для своей работы измерителя мощности или внешнего источника питания. Они получают питание через порт USB и не требуют дополнительного модуля запуска. Это делает их портативными и лёгкими, что важно для работы в полевых условиях, в частности при испытаниях базовых станций. Измеритель мощности нужно просто вставить в порт USB ПК или портативного компьютера и начать измерения мощности.

При разработке и производстве компонентов для РЛС важно точно измерить выходную мощность и временные параметры импульсов. Измерители мощности серии U2020X имеют полосу частот 30 МГц и время нарастания и спада не более 13 нс. Это обеспечивает высокие рабочие характеристики при измерениях пиковой и средней мощности, охватывающих самые высокочастотные испытания в диапазоне до 50 ГГц.

Чтобы быстрее начать испытание, измерители мощности серии U2020X имеют встроенные предустановки для испытания РЛС и беспроводных систем DME, GSM, EDGE, CDMA, WCDMA, WLAN, WiMAX и LTE.
