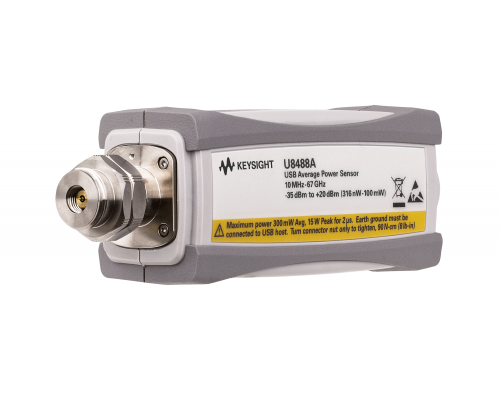

Термопарные измерители средней мощности с шиной USB (U8481A, U8485A, U8487A-U8489A)
– Диапазон частот: от 0/10 МГц до 120 ГГц (в зависимости от модели измерителя)
– Лучшая в своем классе нелинейность: менее чем 0,8%
– Широкий динамический диапазон: от –35 дБм до +20 дБм
– Высочайшая для термопарного преобразователя скорость измерений: 900 отсчетов в секунду (автоматический запуск/ быстрый режим с буферизацией)
– Встроенный вход внешнего запуска
– Точная калибровка и прослеживаемость до эталонов Национального института стандартов и технологии (NIST, США) или Национальной физической лаборатории (NPL, Великобритания)
– Функция вычисления погрешности измерений в режиме реального времени
Самые высокоскоростные в мире термопарные измерители мощности с шиной USB
Термопарные измерители мощности с шиной USB серии U8480 компании Keysight обеспечивают скорость измерений 900 отсчётов в секунду (в быстром режиме), нелинейность измерения уровня мощности менее чем 0,8%, высокую точность и стабильность результатов. Измерители мощности серии U8480 являются одним из самых экономичных решений для измерения мощности, обеспечивая высокие технические характеристики по приемлемой цене.
Диапазон частот вплоть до постоянного тока
Серия U8480 - это первые измерители мощности компании Keysight, которые способны выполнять измерения на частотах вплоть до постоянного тока. Измерители мощности U8481A (от 10 МГц до 18 ГГц) и U8485A (от 10 МГц до 33 ГГц) могут поставляться с опцией 200, которая расширяет диапазон частот, смещая нижнюю границу диапазона частот с 10 МГц до постоянного тока. Измерители мощности U8489A (от 0 до 120 ГГц) поставляются с нижней границей диапазона частот 0 Гц в стандартной комплектации. Это особенно полезно при калибровке источников сигналов и анализаторов цепей, а также в приложениях по оценке электромагнитной совместимости.
Встроенный вход внешнего запуска
Встроенный вход внешнего запуска позволяет синхронизировать захват данных измерения без использования дополнительного модуля внешнего запуска. Эта функция позволяет подключать сигнал внешнего запуска от источника сигналов или тестируемого устройства непосредственно к измерителю мощности с помощью стандартного кабеля, обеспечивающего переход от соединителя BNC к SMB. Встроенный вход внешнего запуска позволяет осуществлять точный запуск по слабым сигналам с уровнями, близкими к уровню собственных шумов.
Функция внутренней калибровки
Функция внутренней калибровки позволяет сократить время и уменьшить погрешность измерения. Измерители мощности серии U8480 имеют встроенный опорный источник напряжения постоянного тока и схемы коммутации, с помощью которых пользователь может откалибровать измеритель мощности, когда он подключен к испытуемому устройству. За счёт этого исключается необходимость многократного подключения и отключения измерителя мощности от внешнего калибровочного источника, что ускоряет испытание и уменьшает износ соединителей. Для установки нуля нужно просто выключить испытуемое устройство.
Высокие характеристики в компактном переносном приборе
Измерители мощности серии U8480 используют те же схемы входных каскадов, что и преобразователи мощности серий 8480 и N8480. Но теперь они снабжены интерфейсом USB и имеют улучшенные технические характеристики. Например, скорость измерения была увеличена в 10 раз по сравнению с этими предыдущими сериями. Измерители мощности серии U8480 подключаются непосредственно к ПК или измерительному прибору компании Keysight с интерфейсом USB и не требуют для своей работы внешнего измерителя мощности или источника питания. Они получают питание непосредственно через порт USB и не требуют для работы дополнительных модулей запуска. Измеритель мощности нужно просто вставить в порт USB настольного ПК или портативного компьютера и начать измерения.
Измерители мощности серии U8480 поддерживаются программным обеспечением BenchVue и приложением BenchVue для управления измерителями мощности и анализа результатов измерений BV0007B компании Keysight. Сразу после подключения измерителя мощности с шиной USB к ПК и запуска этого программного обеспечения можно наблюдать результаты измерений, используя множество форматов отображения, и производить регистрацию данных без какого-либо программирования.
Высокая скорость измерений
Термопарные измерители мощности серии U8480 обеспечивают скорость измерений 900 отсчётов в секунду (в быстром режиме), что делает их самыми быстрыми в мире термопарными измерителями мощности с шиной USB. Это свойство особенно важно в условиях крупносерийного производства, когда высокая скорость измерений является существенным фактором для максимального увеличения объёма выпуска продукции и производительности. За счёт увеличения скорости измерений в процессе тестирования можно сократить время разработки и вывода нового продукта на рынок, так как для выполнения того же самого количества тестов потребуется меньше времени.
Вычисление погрешности измерений в режиме реального времени
Погрешность измерения обычно вычисляется пользователем вручную. Термопарные измерители мощности с шиной USB серии U8480 теперь вычисляют это значение в режиме реального времени и в любой заданной точке. Это позволяет избежать ручных расчётов погрешности и тем самым сократить время тестирования и обеспечить очень высокую точность измерения. При этом результаты измерения мощности и их погрешность могут отображаться на дисплее прибора одновременно.
Гамма-коррекция
При идеальном измерении опорный импеданс измерителя мощности и импеданс тестируемого устройства должны быть равны значению опорного импеданса (Z0); однако, это редко случается на практике. Рассогласование значений импеданса приводит к тому, что часть напряжения сигнала отражается, и это отражение в количественном виде характеризуется с помощью коэффициента отражения (гамма). Используя функцию гамма-коррекции, пользователи могут ввести значение коэффициента отражения тестируемого устройства в измеритель мощности с шиной USB, используя команды SCPI. Это позволит компенсировать погрешности рассогласования и обеспечить более точные результаты измерений.
Функция коррекции S-параметров
Дополнительные ошибки измерения часто вносят компоненты, которые устанавливаются между тестируемым устройством и измерителем мощности. Например, при тестировании базовой станции между измерителем мощности и базовой станцией помещается мощный аттенюатор для снижения уровня выходной мощности, чтобы он соответствовал измеряемому диапазону мощности измерителя мощности. S-параметры этих компонентов можно получить с помощью векторного анализатора цепей в формате Touchstone и ввести в измеритель мощности, используя команды SCPI. Теперь такую ошибку можно скорректировать, используя функцию коррекции S-параметров измерителя мощности с шиной USB серии U8480. Измеритель мощности будет вести себя так, как если бы он был подключён напрямую к тестируемому устройству, обеспечивая очень точные измерения мощности.
Совместимость с другими измерительными приборами компании Keysight
Измерители мощности серии U8480, как и другие измерители мощности с шиной USB компании Keysight, можно использовать в качестве вспомогательных устройств для других измерительных приборов компании Keysight, позволяя этим приборам проводить измерения мощности без подключения к настольному ПК или портативному компьютеру. Измерители мощности серии U8480 при подключении к ВЧ-анализаторам сигналов FieldFox и генераторам сигналов MXG оснащают их функцией измерителя мощности. При использовании с генератором сигналов MXG также обеспечивается коррекция неравномерности с внешней регулировкой уровня мощности. Измерители мощности серии U8480 также позволяют выполнять калибровку мощности источника при использовании с анализаторами цепей серий PNA, PNA-L и PNA-X. Самая свежая информация о совместимости содержится в рекомендациях по применению “Compatibility of USB Power Sensors with Keysight Instruments (совместимость измерителей мощности с шиной USB с измерительными приборами компании Keysight) (номер публикации 5989-8743EN).
Обновление встроенного программного обеспечения
Последняя версия встроенного программного обеспечения для серии U8480 включает исполняемый файл и файл справочной системы для установки в термопарные измерители мощности с шиной USB серии U8480 с помощью приложения Firmware Upgrade Utility.
Основные технические характеристики
| Диапазон частот | |
U8481A-100/U8481A-200 | От 10 МГц до 18 ГГц/от 0 до 18 ГГц |
U8485A-100/U8485A-200 | От 10 МГц до 33 ГГц/от 0 до 33 ГГц |
U8487A-100 | От 10 МГц до 50 ГГц |
U8488A-100 | От 10 МГц до 67 ГГц |
U8489A-200 | От 0 до 120 ГГц |
| Диапазон измерения мощности | От –35 до 20 дБм |
| Нелинейность измерения уровня мощности (после установки нуля и калибровки) | |
≤ +15 дБм | ±0,50% (25 ± 10 °С); ±0,55% (от 0 до 55°С) |
От ±15 до ±20 дБм | ±0,55% (25 ± 10 °С); ±0,60% (от 0 до 55°С) |
| Установка нуля (на частоте 50 МГц) (отн. влажность: от 20 до 70%) | ±25 нВт |
| ±35 нВт (U8489A) | |
| Погрешность внутр. калибровки | ±0,52% (25 ± 10 °С); ±0,59% (от 0 до 55°С) |
| Продолжительность установки нуля | 16 с |
| Продолжительность внутренней/внешней калибровки | 1,5 с/9 с |
| Предельно допустимый уровень | |
связь по переменному току (опция 100) | 25 дБм (средняя мощность), 50 В пост. тока 15 Вт (≤ 2 мкс) (пиковая мощность) |
связь по постоянному току (опция 200) | 25 дБм (средняя мощность), 4 В пост. тока 15 Вт (≤ 2 мкс) (пиковая мощность) |
Максимальный КСВ (25 ± 10 °С)/(от 0 до 55°С)
| U8481A | U8485A | U8487A | U8488A | U8489A | |
| От 0 до 10 МГц | 1,11/1,14 | 1,07/1,07 | – | – | 1,02/1,03 |
| > 10 до 30 МГц | 1,37/1,57 | 1,33/1,53 | 1,35/1,64 | 1,06/1,06 | 1,02/1,02 |
| > 30 до 50 МГц | 1,14/1,16 | 1,33/1,53 | 1,35/1,64 | 1,06/1,06 | 1,02/1,02 |
| > 50 до 100 МГц | 1,08/1,11 | 1,08/1,11 | 1,08/1,10 | 1,06/1,06 | 1,02/1,02 |
| > 100 МГц до 2 ГГц | 1,08/1,11 | 1,05/1,11 | 1,05/1,07 | 1,06/1,07 | 1,05/1,05 |
| > 2 до 2,4 ГГц | 1,16/1,16 | 1,14/1,14 | 1,10/1,10 | 1,06/1,07 | 1,10/1,10 |
| > 2,4 до 12,4 ГГц | 1,16/1,16 | 1,14/1,14 | 1,10/1,10 | 1,13/1,14 | 1,10/1,10 |
| > 12,4 до 18 ГГц | 1,23/1,25 | 1,19/1,20 | 1,16/1,16 | 1,14/1,14 | 1,11/1,12 |
| > 18 до 26,5 ГГц | – | 1,26/1,28 | 1,22/1,22 | 1,20/1,20 | 1,14/1,14 |
| > 26,5 до 33 ГГц | – | 1,37/1,45 | 1,30/1,30 | 1,25/1,25 | 1,21/1,21 |
| > 33 до 40 ГГц | – | – | 1,30/1,30 | 1,25/1,25 | 1,21/1,21 |
| > 40 до 50 ГГц | – | – | 1,34/1,33 | 1,42/1,43 | 1,42/1,41 |
| > 40 до 67 ГГц | – | – | – | 1,42/1,43 | 1,42/1,41 |
| > 67 до 70 ГГц | – | – | – | 1,36/1,41 | 1,49/1,50 |
| > 70 до 80 ГГц | – | – | – | – | 1,49/1,50 |
| > 80 до 95 ГГц | – | – | – | – | 1,57/1,58 |
| > 95 до 110 ГГц | – | – | – | – | 1,73/1,74 |
| > 110 до 120 ГГц | – | – | – | – | 1,76/1,77 |
| > 120 до 125 ГГц | – | – | – | – | 1,71/1,72 |
Дрейф нуля/шум измерения: ±5,5 нВт/±45 нВт (отн. влажность: до 70%)
| Множитель шума | |||||||||||
| Число усреднений | 1 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 | 512 | 1024 |
| Норм. режим | 3,17 | 2,62 | 2,02 | 1,54 | 1,00 | 0,82 | 0,60 | 0,50 | 0,37 | 0,27 | 0,15 |
| Режим х2 | 4,55 | 3,76 | 3,00 | 2,25 | 1,59 | 1,00 | 0,85 | 0,63 | 0,47 | 0,42 | 0,23 |
| Быстрый режим | 46,88 | 33,06 | 24,00 | 17,19 | 12,24 | 8,39 | 4,93 | 4,11 | 2,48 | 1,00 | 0,83 |
| Скорость измерения | |
Норм. режим | 20 отсчётов/с |
Режим х2 | 40 отсчётов/с |
Быстрый режим | 900 отсчётов/с |
| Время установления (с) | |||||||||||
| Число усреднений | 1 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 | 512 | 1024 |
| Норм. режим | 0,10 | 0,15 | 0,25 | 0,45 | 0,85 | 1,63 | 3,20 | 6,36 | 12,6 | 25,2 | 50,4 |
| Режим х2 | 0,08 | 0,10 | 0,15 | 0,25 | 0,45 | 0,89 | 1,63 | 3,20 | 6,35 | 12,6 | 25,2 |
| Быстрый режим | 0,003 | 0,005 | 0,007 | 0,011 | 0,020 | 0,036 | 0,069 | 0,134 | 0,265 | 0,528 | 1,053 |
| Вход внешнего запуска | |
Высокий уровень | > 1,9 В |
Низкий уровень | < 1,1 В |
Время запаздывания | 11 мкс ± 2 мкс |
Минимальная длительность импульса запуска | 35 нс |
Минимальный период повторения запуска | 80 нс |
Импеданс | 50 Ом или 1 МОм |
| Задержка запуска | |
Диапазон | От 0 до 1 с |
Разрешение | 10 мкс |
| Частота дискретизации АЦП | 192 кГц |
| Разрядность АЦП | 24 бита |
| Время интегрирования | 1,024 мс |
| Потребляемый ток | 400 мА (приблизительно) |
| Тип соединителя | |
U8481A | тип N (вилка), 50 Ом |
U8485A | 3,5 мм (вилка), 50 Ом |
U8487A | 2,4 мм (вилка), 50 Ом |
U8488A | 1,85 мм (вилка), 50 Ом |
U8489A | 1,0 мм (вилка), 50 Ом |
| Кабель | USB 2,0 Type A - 5-контактный USB Mini-B |
| Интерфейс | USB 2.0, совместимый с USB-TMC |
| Среды программирования | SCPI, Keysight VEE, LabVIEW®, Microsoft®
Visual Basic |
Общие характеристики
| Температура окружающей среды | |
Рабочие условия | От 0 до 55 °C |
Предельные условия (хранение) | От –40 до 71 °C |
| Относительная влажность | |
Мах. рабочие условия | 95% при 40 °C (без конденсации влаги) |
Предельные условия (хранение) | До 90% при 65 °C (без конденсации влаги) |
| Высота (рабочие условия и предельные условия) | До 4,6 км |
Термопарные измерители мощности с шиной USB серии U8480 соответствуют следующим требованиям безопасности и ЕМС | IEC 61326-1:2012/EN 61326-1:2013 Канада: ICES/NMB-001: Issue 4, June 2006 Австралия/Нов. Зеландия: AS/NZS CISPR11:2011 |
| Габаритные размеры (Д х Ш х В) | |
U8481A | 145 х 46 х 35,90 мм |
U8485A | 136,50 х 46 х 35,90 мм |
U8487A | 127,70 x 46 x 35,90 мм |
U8488A | 128,50 x 46 x 35,90 мм |
U8489A | 125,75 x 46 x 35,90 мм |
| Масса (без упаковки) (кг) | |
U8481A/85A/87A/88A/89A | 0,256/0,25/0,22/0,22/0,20 |
