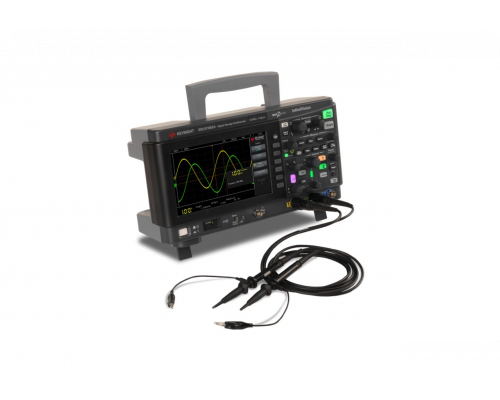

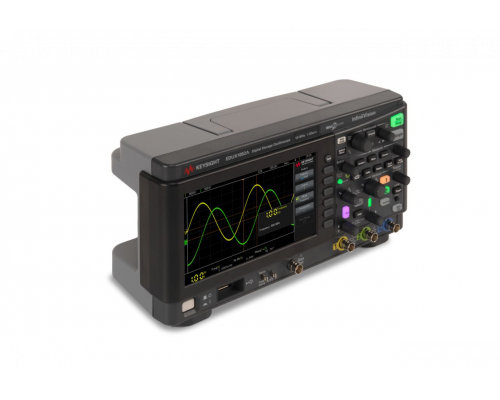

Осциллографы InfiniiVision 1000А/G серии X (EDUX1052A/G, DSOX1202A/G, DSOX1204A/G)

– Полоса пропускания: от 50 МГц до 200 МГц

– Число аналоговых каналов: 2 или 4

– Цветной ЖК-дисплей WVGA с диагональю 7 дюймов (21,6 см)

– Высокая скорость обновления сигналов: 200 000 осциллограмм/с

– Глубокая память: 200 квыб (модели EDU) или 2 Мвыб (модели DSO)

– Встроенный одноканальный генератор сигналов стандартной формы с диапазоном частот 20 МГц (EDUX1052G, DSOX1202G, DSOX1204G)

– Встроенный 3-разрядный вольтметр и 5-разрядный частотомер

– Запуск по сигналам и декодирование протоколов последовательных шин I2C, RS-232/422/485/UART, SPI, CAN, LIN (опции)

– Режим сегментированной памяти (модели DSO)

– Испытание на соответствие маске (модели DSO)

– Стандартный гарантийный срок: 3 года

Осциллографы с широкими функциональными возможностями по невысокой цене

Самая высокая скорость обновления сигналов

Используя разработанные компанией Keysight специализированные СБИС MegaZoom IV, семейство осциллографов InfiniiVision 1000A/G серии Х обеспечивает скорость обновления до 200 000 осциллограмм/с, что позволяет рассматривать детали сигнала и редкие аномалии.

Архитектура осциллографов с глубокой памятью MegaZoom IV, разработанная компанией Keysight

Архитектура осциллографов с глубокой памятью MegaZoom IV на базе специализированных СБИС, объединяет функциональные возможности осциллографа и встроенного генератора сигналов стандартной формы WaveGen в компактном конструктиве по приемлемой цене и обеспечивает самую высокую в отрасли скорость обновления сигналов в сочетании с глубокой памятью сбора данных с быстрой реакцией.

Лучшие в своём классе осциллографы, включающие функциональные возможности 6 приборов в одном

Помимо функций осциллографа, эти приборы выполняют также функции генератора сигналов стандартной формы до 20 МГц (модели EDUX1052G, DSOX1202G и DSOX1204G), анализатора протоколов (опции), цифрового вольтметра, частотомера, анализатора частотных характеристик.

Анализ сигналов

Осциллографы InfiniiVision 1000А/G серии X способны выполнять 32 вида встроенных автоматических измерений, и любые четыре измерения, выбранные пользователем, могут отображаться на экране в реальном времени с непрерывным обновлением информации на экране. Курсоры позволяют проводить подробные измерения на сигнале. При измерении напряжения, времени или частоты, установка курсоров X и Y поддерживает проведение измерения, определённого пользователем.

Цифровой вольтметр и частотомер

Осциллографы InfiniiVision 1000А/G серии X включают встроенный 3-разрядный вольтметр и 5-разрядный частотомер. Сигналы на вольтметр подаются через те же пробники, что и на осциллографические каналы, но его измерения не связаны системой запуска осциллографа. Результаты измерения вольтметра отображаются всегда.

Математические функции

Математические функции могут выполняться над сигналами аналоговых каналов. Результирующий сигнал отображается светло-фиолетовым цветом. Выполняйте арифметические операции (сложение, вычитание или умножение) над сигналами входных аналоговых каналов или используйте функцию преобразования над результатом арифметической операции. Бесценными инструментами для анализа сигналов являются применение БПФ (амплитуда или фаза) или фильтра нижних частот.

Аппаратное декодирование протоколов последовательных шин

– I²C, UART/RS232 для моделей EDU - стандартная комплектация

– I²C, SPI, UART/RS232, CAN, LIN для моделей DSOX1202A, DSOX1202G и DSOX1204A, DSOX1204G - стандартная комплектация

Аналоговые шины

Осциллографы InfiniiVision 1000А/G серии X позволяют объединять несколько сигналов для создания логической “шины”. Информация от аналоговых каналов и входа внешнего запуска объединяется и может отображаться как код ASCII, шестнадцатеричное или двоичное значение.

Технические характеристики

Испытание на соответствие маске

Испытания на соответствие маске в осциллографах InfiniiVision 1000А/G серии X реализуются на основе аппаратных средств, что обеспечивает проведение до 200 000 тестов в секунду. Кроме моделей EDUX1052A/G.

Сегментированная память

Сбор данных в режиме сегментированной памяти позволяет захватить до 500 сегментов с минимальным временем восстановления готовности к следующему запуску менее 19 мкс. Кроме моделей EDUX1052A/G.

Генератор сигналов стандартной формы

Генерирует сигналы: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока и шумовой с диапазоном частот до 20 МГц и обеспечивает создание модулированных сигналов (АМ, ЧМ, ЧМн). Только для EDUX1052G, DSOX1202G, DSOX1204G.

Анализ частотных характеристик (ЛАФЧХ)

Этот анализ представляет в своей основе измерение логарифмической амплитудно-фазовой частотной характеристики (ЛАФЧХ) (график Боде), очень важной для определения характеристик нестабильности цепей обратной связи и импульсных источников питания. Обычно для этих измерений используются векторные анализаторы цепей (ВАЦ) и недорогие анализаторы частотных характеристик. Встроенный генератор WaveGen добавляет осциллографу простоту использования анализа ЛАФЧХ. Только для EDUX1052G, DSOX1202G, DSOX1204G.

Лёгкость изучения для студентов и начинающих пользователей

Быстрый и удобный процесс тестирования обеспечивается простым интуитивно-понятным интерфейсом пользователя и доступом к встроенной справочной системе и функциям обучения. Версии EDU осциллографов InfiniiVision 1000А/G серии X специально разработаны, чтобы оптимизировать средства, затрачиваемые на обучение инженеров и технических специалистов, предоставляя при этом инструменты измерений, используемые самыми передовыми моделями осциллографов. Стандартный комплект поставки всех осциллографов InfiniiVision 1000А/G серии X содержит набор учебных материалов преподавателя (Educator’s Resource Kit), включающий учебные лабораторные работы. Обучающий набор преподавателя для осциллографа (Educator’s Oscilloscope Training Kit) содержит множество встроенных обучающих сигналов, чтобы студенты электротехнических и физических факультетов могли легко понять, как использовать осциллограф и выполнять с его помощью основные измерения. Кроме того, в этот набор включены обширное руководство по проведению лабораторных работ с использованием осциллографа и учебное пособие, написанное специально для студентов университетов. Все осциллографы InfiniiVision серии X компании Keysight включают обучающие сигналы как стандартную функцию для всех моделей. При использовании набора учебных материалов преподаватель получает всю необходимую информацию для быстрого обучения, а пользователи - возможность изучить, как эффективно использовать осциллограф при измерениях параметров сложных сигналов.

Использование внешнего USB-накопителя

Файлы установок параметров осциллографа, опорных сигналов и масок можно сохранять во внутренней памяти осциллографа или во внешнем USB-накопителе и вызвать позднее, когда будет необходимо. Экранные изображения можно сохранять в в форматах BMP или PNG, а собранные данные сигналов - в форматах CSV, ASCII XY или двоичном.

Совместимость средств подключения

Встроенные хост-порт USB и порт устройства USB, а также порт LAN упрощают подключение к ПК. Программное обеспечение BV0004B BenchVue позволяет представить в визуально воспринимаемой форме осциллограф InfiniiVision 1000А/G серии X и результаты множества измерений одновременно. Сэкономьте время, используя возможность экспорта данных измерений в Excel, Word и MATLAB с помощью трёх щелчков мышью. Контролируйте и управляйте осциллографом InfiniiVision 1000А/G серии X с помощью мобильного устройства откуда угодно.

Принадлежности, включенные в стандартный комплект поставки

– Пассивные пробники:

N2142A (2 шт.) для EDUX1052A/G;

N2140A (2 шт.) для DSOX1202A/G;

N2140A (4 шт.) для DSOX1204A/G)

– Функция стирания внутренней памяти без возможности восстановления (Secure Erase)

– Графический интерфейс пользователя, встроенная справочная система, накладка на переднюю панель и руководство по эксплуатации, доступные на 13 языках, включая русский

– Сетевой шнур

– Стандартная 3-летняя гарантия (90 дней для принадлежностей без серийных номеров, таких как пассивные пробники)

– Сертификат калибровки
