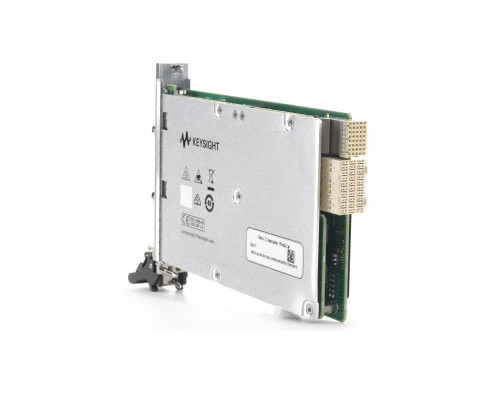

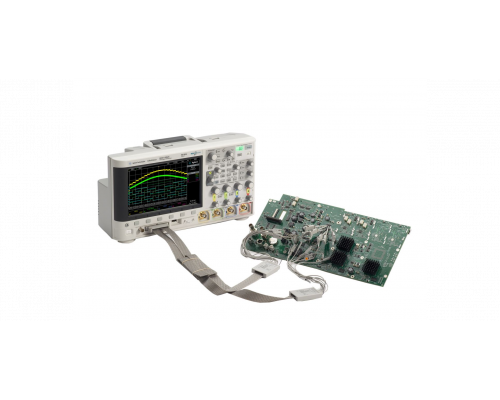

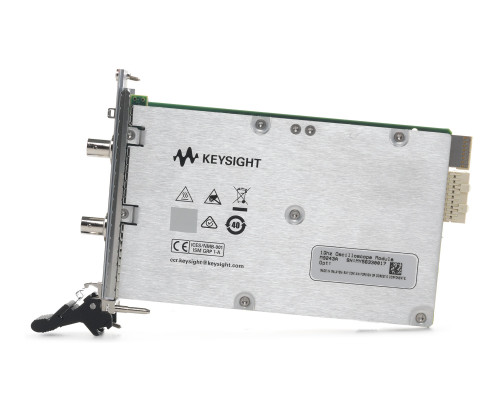

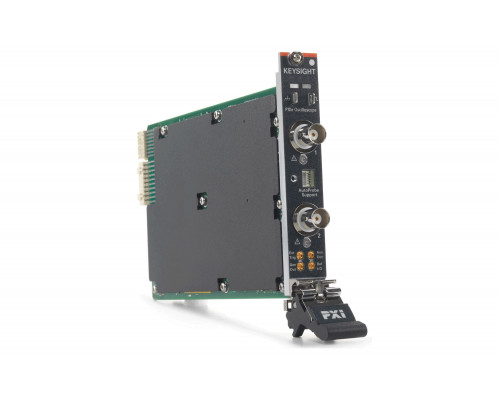

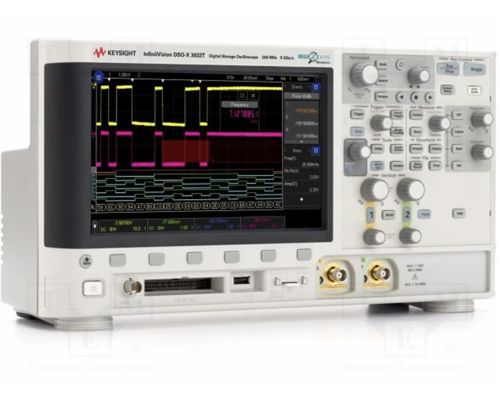

Осциллографы InfiniiVision 3000A и 3000T (DSO, MSO) серии X, модульные осциллографы в формате PXIe M924xA
– 3000A/T: модели цифровых осциллографов и осциллографов смешанных сигналов с полосой пропускания от 100 МГц до 1 ГГц; M924xA: модели цифровых осциллографов c полосами пропускания 200 МГц, 500 МГц и 1 ГГц
– 3000А/T: цветной ЖК-дисплей/ёмкостной сенсорный дисплей с поддержкой управления жестами; диагональ 8,5 дюймов (21,6 см) и разрешением 800 х 480
– Лучшие в отрасли показатели по уровню собственных шумов и скорости обновления сигналов на экране до 1 000 000 осциллограмм/с
– 3000А: глубина памяти 2 Мвыб (станд. комплектация), 4 Мвыб (опция), режим сегментированной памяти (опция) 3000Т/M924XA: глубина памяти 4 Мвыб, режим сегментированной памяти (станд. комплектация)
– 3000А: 5 приборов в одном - осциллограф, логический анализатор (модель MSO или после модернизации с использованием опции DSOX3MSO), одноканальный генератор сигналов стандартной/ произвольной формы WaveGen с диапазоном частот 20 МГц (опция), аппаратный анализатор протоколов последовательных шин (опции), 3-разрядный цифровой вольтметр и 5-разрядный частотомер
– 3000Т/M924xA: 7 приборов в одном - осциллограф, логический анализатор (модель MSO или после модернизации с помощью опции DSOX3MSO - только 3000T), анализатор частотных характеристик, одноканальный генератор сигналов стандартной/ произвольной формы WaveGen с диапазоном частот 20 МГц (опция), аппаратный анализатор протоколов последовательных шин (опции), 3-разрядный цифровой вольтметр, 8-разрядный частотомер и сумматор
– Более 30 видов автоматических измерений
– Расширенные функции запуска для захвата и анализа сложных сигналов
– 3000Т/M924хA: функция аппаратного запуска касанием по зоне
– Опции запуска по сигналам и декодирования протоколов последовательных шин: 3000А: I²S/SPI, RS-232/422/485/UART, I²S, CAN/LIN, FlexRay, MIL-STD1553, ARINC429 3000T: I²S/SPI, RS-232/422/485/UART, I²S, CAN, CAN-dbc, CAN FD, LIN, FlexRay, MIL-STD1553, ARINC429, CXPI, SENT, Manchester/NRZ, USB PD M924xA: I²C, RS-232/422/485/UART, CAN, CAN-dbc, CAN FD, LIN, MIL-STD 1553, ARINC 429, CXPI, SENT, Manchester/NRZ
– Опция для 3000T/M924xA: приложение для тестирования на базе ПК устройств с беспроводным интерфейсом NFC и запуск по протоколу NFC (Near Field Communication - коммуникации ближнего поля)
– Опция для 3000T/M924xA: анализатор частотных характеристик
– Опция анализа сигналов телевидения высокой чёткости HDTV
– Опции для измерения и анализа параметров мощности, испытаний на соответствие маске
– Анализ спектра на основе БПФ с аппаратным ускорением
– Программы для анализа, визуализации и создания сигналов, векторного анализа сигналов
– Возможность полной модернизации прибора
– Интерфейсы (3000А/Т): USB (станд. компл.); опции: GPIB, LAN, VGA
– Графический интерфейс пользователя, встроенная справочная система и руководство по эксплуатации, доступные на 11 языках (3000А) или 15 языках (3000T), включая русский
– Межкалибровочный интервал: 2 года (3000А/M924XA), 3 года (3000Т)
– Стандартный срок гарантии: 3 года
Технические характеристики
| Модели осциллографов | 3012А/3012Т | 3014A/3014Т | 3022T/M9241A | 3024A/3024Т | 3032A/3032Т | 3034A/3034Т | 3052A/3052Т/M9242A | 3054A/3054Т | 3102A/3102Т/M9243A | 3104A/3104Т |
| Полоса пропускания (–3 дБ) | 100 МГц | 100 МГц | 200 МГц | 200 МГц | 350 МГц | 350 МГц | 500 МГц | 500 МГц | 1 ГГц | 1 ГГц |
| Время нарастания/спада ПХ (10-90%) | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс | ≤ 1 нс | ≤ 1 нс | ≤ 700 пс | ≤ 700 пс | ≤ 450 пс | ≤ 450 пс |
Входные каналы DSOX | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
МSOX | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 |
