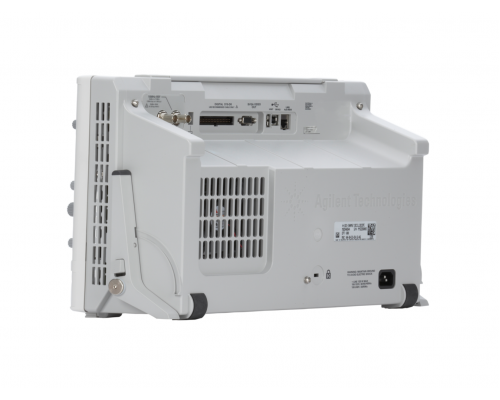

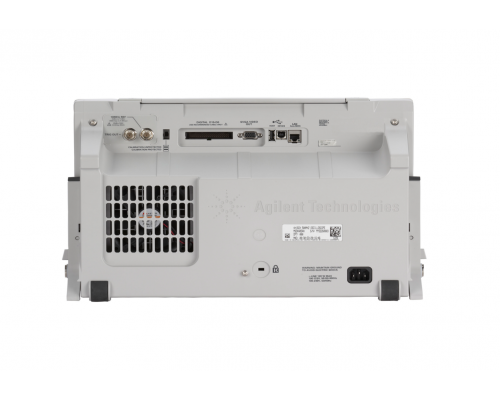

Осциллографы InfiniiVision 4000А серии X

– Модели с верхней границей полосы пропускания от 200 МГц до 1,5 ГГц

– Самая высокая в отрасли скорость обновления сигналов на экране: 1 000 000 осциллограмм в секунду

– Интеллектуальная память на основе технологии MegaZoom IV

– Режим сегментированной памяти в стандартной комплектации

– Первый в отрасли ёмкостной сенсорный дисплей и интерфейс, адаптированный для работы с сенсорным дисплеем

– Самый большой в отрасли экран с диагональю 12,1 дюйма (30,7 см)

– Уникальная функция запуска касанием по зоне InfiniiScan Zone

– Семь приборов в одном: осциллограф, осциллограф смешанных сигналов (16 цифровых каналов), 3-разрядный цифровой вольтметр, двухканальный генератор сигналов стандартной/произвольной формы WaveGen с диапазоном частот до 20 МГц (опция), анализатор частотных характеристик, 8-разрядный аппаратный частотомер с сумматором, анализатор протоколов последовательных шин, включая USB (с поддержкой функции запуска касанием по зоне InfiniiScan Zone)

– Возможность полной модернизации, включая расширение полосы пропускания

Благодаря самому большому в отрасли ёмкостному сенсорному дисплею с диагональю 12,1 дюйма (30,7 см), осциллографы InfiniiVision 4000А серии X исключительно удобны в использовании. Интерфейс приборов специально адаптирован для работы с сенсорным дисплеем, поэтому инженерам потребуется меньше времени на настройку осциллографа, и больше времени останется на разработку и тестирование электронных устройств. Уникальная функция запуска касанием по зоне InfiniiScan Zone существенно упрощает захват сигналов: для синхронизации осциллографа по интересующему сигналу достаточно просто начертить на экране вокруг него прямоугольник. Если пользователь может видеть событие, он может осуществлять по нему запуск.

При отладке цифровых устройств зачастую бывает очень сложно, а порой даже вообще невозможно настроить осциллограф на запуск по отдельным специфическим аномалиям сигнала. Аппаратно реализованную функцию запуска касанием по зоне InfiniiScan Zone можно использовать вместе с обычными функциями осциллографа по запуску, что помогает сосредоточить всё внимание исключительно на проблемных сигналах. Если при использовании стандартных средств запуска на экране обнаруживается аномалия, то с помощью функции запуска касанием по зоне InfiniiScan Zone можно запустить осциллограф именно по такому событию.

Поиск аномалий и редких случайных событий представляет собой очень сложную задачу. Благодаря технологии интеллектуальной памяти MegaZoom IV и самой высокой в отрасли скорости обновления сигналов на экране – до 1 000 000 осциллограмм в секунду – осциллографы InfiniiVision 4000А серии X позволяют более детально исследовать поведение сигнала. Режим сегментированной памяти в стандартной комплектации позволяет превратить осциллограф в эффективный инструмент захвата длинных сигналов со сверхглубокой памятью.

Высокий уровень интеграции достигается за счет сочетания в одном приборе функций семи приборов: осциллографа, логического анализатора, цифрового вольтметра, двухканального генератора сигналов стандартной/произвольной формы, анализатора частотных характеристик, 8-разрядного частотомера и анализатора протоколов последовательных шин, включая USB.

Осциллографы InfiniiVision 4000А серии X поддерживают широкий спектр приложений, включая запуск по сигналам и анализ данных последовательных шин: USB 2.0, I²C, SPI, RS-232/422/485/UART, CAN, CAN-dbc, CAN FD, LIN, LIN symbolic, FlexRay, SENT, CXPI, I²S, USB PD, MIL-STD 1553, ARINC 429, Manchester/NRZ, а также автоматизированное тестирование устройств с беспроводным интерфейсом NFC и запуск по протоколу NFC. Их можно использовать с режимом сегментированной памяти и функцией запуска касанием по зоне InfiniiScan Zone.

Все модели в стандартной комплектации имеют объём памяти 4 Мвыб и режим сегментированной памяти.
