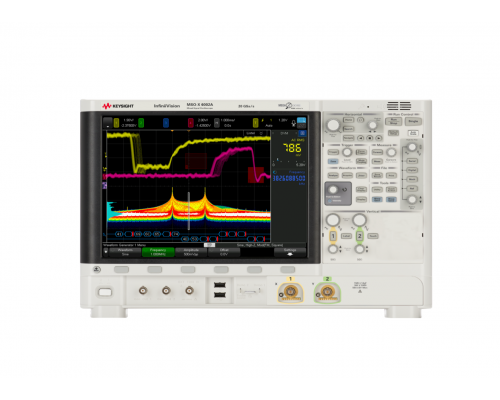

Осциллографы InfiniiVision 6000A серии X (DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A)

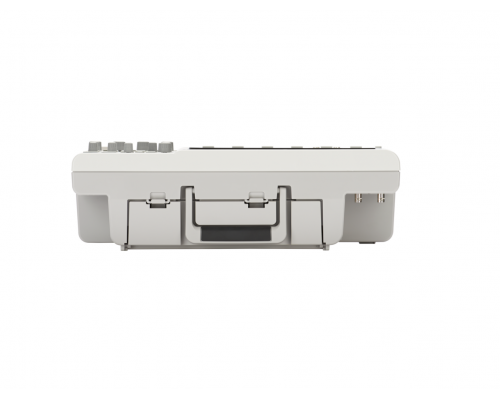

– Модели с верхней границей полосы пропускания от 1 ГГц до 6 ГГц с возможностью расширения, имеют глубину всего 15 см и массу 6,8 кг

– Ёмкостной сенсорный дисплей с диагональю 12,1 дюйма (30,7 см) с функциями “мультитач” и запуска касанием по зоне InfiniiScan Zone

– Лучшие в отрасли показатели по уровню собственных шумов и скорости обновления сигналов на экране

– Функции построения гистограмм и отображения сигналов с градацией по цвету в стандартной комплектации, улучшенная функция быстрого преобразования Фурье с градацией по цвету

– Опция анализа глазковых диаграмм в реальном времени и джиттера

– Возможности 7 встроенных приборов в одном: осциллограф, 16 цифровых каналов (в моделях MSO), опции запуска по сигналам и декодирования данных последовательных шин (с поддержкой функции запуска касанием по зоне InfiniiScan Zone), двухканальный генератор сигналов стандартной/произвольной формы (опция), анализатор частотных характеристик (опция), 3-разрядный цифровой мультиметр, 10-разрядный частотомер и сумматор

– Голосовое управление с поддержкой 14 языков, включая русский

Осциллографы InfiniiVision 6000A серии X устанавливают новый стандарт портативности для приборов с полосой пропускания в несколько гигагерц. Впервые в мире осциллографы с такими широкими функциональными возможностями имеют весьма компактные размеры: глубину всего 15 см и массу до 6,8 кг, что в три раза меньше, чем у других представленных на рынке приборов с аналогичной полосой пропускания.

Осциллографы InfiniiVision 6000A серии X оснащены ёмкостным сенсорным дисплеем с диагональю 12,1 дюйма (30,7 см) с функцией “мультитач” (множественное касание). Благодаря высокой – до 450 000 осциллограмм в секунду – скорости обновления сигналов на экране и функции аппаратного запуска касанием по зоне InfiniiScan Zone эти приборы позволяют захватывать и отображать даже самые редкие аномалии сигналов.

Осциллографы InfiniiVision 6000A серии X являются первыми в отрасли осциллографами со встроенной операционной системой, которые имеют опцию анализа глазковых диаграмм в режиме реального времени и джиттера, что существенно расширяет возможности инженеров по анализу цифровых сигналов при разработке встроенных систем. Использование этих опций совместно со стандартными функциями построения гистограмм и отображения сигналов с градацией по цвету позволяет точнее определять характеристики устройств и быстрее выполнять их отладку.

В осциллографах InfiniiVision 6000A серии X впервые реализована функция голосового управления с поддержкой 14 языков (включая русский), обеспечивающая эффективное управление прибором и отображение результатов измерений в ситуациях, когда руки пользователя заняты.

Осциллографы InfiniiVision 6000A серии X обеспечивают высокий уровень интеграции, который достигается за счет возможностей сочетания в одном приборе функциональности 7 приборов: осциллографа, логического анализатора (в моделях MSO), анализатора протоколов последовательных шин, двухканального генератора сигналов стандартной/произвольной формы (опция), анализатора частотных характеристик (опция), цифрового вольтметра и – впервые для осциллографов – 10-разрядного частотомера c сумматором. Новый частотомер имеет полосу пропускания 3,2 ГГц, а сумматор позволяет подсчитывать число событий при запуске с квалификацией по числу событий в дополнение к перепадам.
