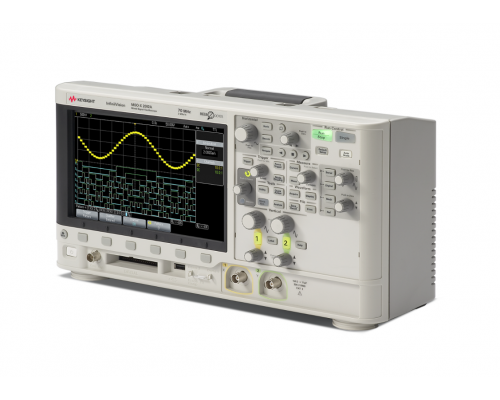

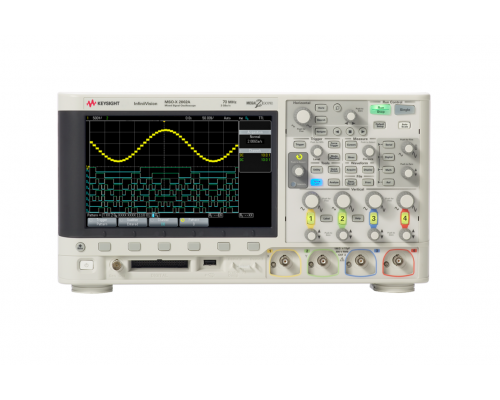

Осциллографы InfiniiVision 2000А серии X (DSOX20xxA, MSOX20xxA)

– Полоса пропускания: от 70 МГц до 200 МГц

– Самый большой экран в своем классе: WVGA-дисплей с диагональю 8,5 дюймов (21,6 см)

– Высокая скорость обновления сигналов: 200 000 осциллограмм/с

– Самая глубокая память: 1 Мвыб (в стандартной комплектации)

– Встроенный логический анализатор (модель MSO или после модернизации с помощью опции DSOX2MSO): 8 цифровых каналов

– Встроенный одноканальный генератор сигналов стандартной формы с диапазоном частот 20 МГц (опция)

– Встроенный 3-разрядный цифровой вольтметр и 5-разрядный частотомер в стандартной комплектации

– Запуск по сигналам и анализ сигналов последовательных шин, включая CAN, LIN, I²C, SPI и RS-232/422/485/UART (опции)

– Режим сегментированной памяти (в стандартной комплектации)

– Испытание на соответствие маске (опция)

– Возможность полной модернизации прибора: расширение полосы пропускания и глубины памяти, добавление цифровых каналов, функции анализа протоколов последовательных шин или генератора сигналов стандартной формы WaveGen после покупки

– Стандартный гарантийный срок: 5 лет

В серию осциллографов InfiniiVision 2000А серии X входят модели начального ценового уровня для ограниченного бюджета. Они обладают превосходными характеристиками и дополнительными возможностями, которые недоступны любому другому осциллографу в этом классе.

Больше возможностей:

– Более подробный анализ сигналов на самом большом экране в своем классе, самая глубокая память и самая высокая скорость обновления экрана

– Функциональные возможности 5 приборов в одном: осциллограф, логический анализатор (опция), встроенный генератор сигналов стандартной формы WaveGen (опция), анализатор протоколов последовательных шин (опции) и встроенный цифровой мультиметр (станд. комплектация)

– Надёжная защита инвестиций за счёт возможности полной модернизации, включая расширение полосы пропускания, и самого большого числа измерительных приложений.

Самый большой экран

Дисплей с диагональю 8,5 дюймов (21,6 см) осциллографов InfiniiVision 2000А серии X с разрешением WVGA (800x480) обеспечивает зону просмотра на 50% больше по сравнению с WQVGA (480 x 240) за счёт увеличения разрешения в 4 раза.

Самая высокая скорость обновления сигналов

Архитектура глубокой памяти MegaZoom IV использует специализированные СБИС и реализует скорость обновления до 200 000 осциллограмм/с, что позволяет гораздо лучше рассмотреть детали сигнала и редкие аномалии.

Самая глубокая память в своём классе

Осциллографы InfiniiVision 2000А серии X имеют самую глубокую память до 1 Мвыб в своём классе, которая реализована в соответствии с патентованной архитектурой MegaZoom IV, разработанной компанией Keysight. Эта память всегда включена и обеспечивает быструю реакцию, реализуя высокие скорости обновления до 200 000 осциллограмм/c, которые не ухудшаются при включении измерений или добавлении цифровых каналов.

Функциональные возможности 5 приборов в одном

Лучший в своём классе осциллограф

Осциллографы InfiniiVision 2000А серии X, основанные на технологии MegaZoom IV, обладают самой глубокой и быстрой памятью в своём классе (1 Мвыб), которая всегда доступна во всех режимах. Это позволяет получить самую высокую в отрасли скорость обновления сигналов (до 200 000 осциллограмм/c), которая не снижается при проведении измерений или добавлении цифровых каналов. Кроме того, эти осциллографы выполняют 23 вида автоматических измерений таких величин, как напряжение, время и частота, и имеют четыре функции математической обработки сигналов, включая БПФ.

Первый осциллограф смешанных сигналов эконом-класса

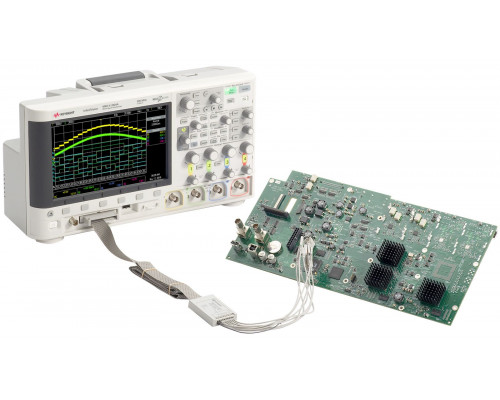

Используя дополнительные 8 интегрированных логических каналов, пользователь может иметь до 20 каналов, объединённых единой временной базой, схемой запуска и памятью сбора данных, с возможностью их просмотра на одном и том же приборе.

Первый в отрасли встроенный генератор сигналов стандартной формы с диапазоном частот до 20 МГц с функциями модуляции

Осциллографы InfiniiVision 2000А серии X предлагают встроенный генератор сигналов стандартной формы с возможностью формирования модулированных сигналов (АМ, ЧМ, ЧМн), который генерирует следующие сигналы: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока и шумовой.

Аппаратное декодирование протоколов последовательных шин

Осциллографы InfiniiVision 2000А серии X имеют ряд опций, которые поддерживают аппаратное декодирование протоколов последовательных шин: RS-232/422/485/UART, CAN, LIN, I2C, SPI.

Встроенный цифровой вольтметр

Осциллографы InfiniiVision 2000А серии X предлагают встроенный цифровой 3-разрядный вольтметр и 5-разрядный частотомер в стандартной комплектации. Вольтметр использует те же пробники осциллографических каналов, но его измерения не связаны с системой запуска осциллографа.
