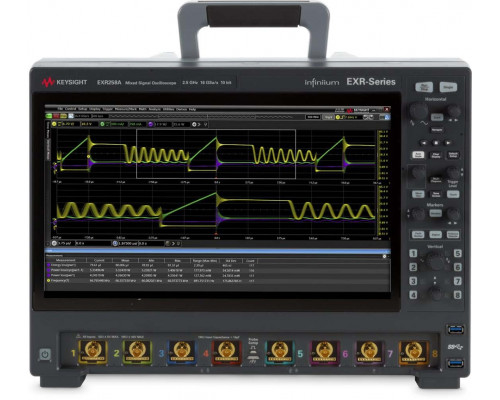

Осциллографы Infiniium серии EXR (EXR054A, EXR104A, EXR204A, EXR254A, EXR058A, EXR108A, EXR208A, EXR258A)

Восемь моделей осциллографов Infiniium серии EXR с верхней границей полосы пропускания от 500 МГц до 2,5 ГГц, 4 или 8 аналоговых каналов, а также десятки аппаратных и программных опций - всё это позволяет удовлетворить потребности пользователей в современном оборудовании. Платформа, на которой построены осциллографы, является полностью модернизируемой без ограничений. Это позволит адаптировать её в будущем для решения новых измерительных задач.

Новаторская технология СБИС

Осциллографы Infiniium серии EXR построены на базе СБИС, реализующей концепцию “осциллограф на чипе“, которая используется также в старшем семействе осциллографов серии UXR. За счёт того, что многие основные функции осциллографа реализованы аппаратно, для ряда функций производительность увеличилась в 100 раз и более по сравнению с предыдущими поколениями осциллографов, в том числе:

– запуск и отображение сигналов: в 200 раз быстрее

– отображение глазковой диаграммы: в 50 раз быстрее

– отображение результатов измерений на экране: на 20% быстрее

– усреднение сигналов: в 120 раз быстрее

– и многое другое

Целостность сигналов мирового класса

Каждая модель включает в себя 10-битовый АЦП с частотой дискретизации 16 Гвыб/с, доступной на всех каналах одновременно. Эффективность АЦП высокого разрешения зависит от низкошумящего входного тракта, который должен быть достаточно качественным, чтобы дополнительные разряды АЦП использовались по назначению, а не для оцифровки шума. Сверхнизкошумящий входной тракт использует три СБИС, одна из которых выполнена по 130-нанометровой технологии БиКМОП и включает аналоговые фильтры, выбираемые пользователем. Кроме того, она позволяет осуществлять модернизацию полосы пропускания с помощью программных лицензий без отправки в сервисный центр. Это обеспечивает для пользователей:

– в 4 раза большее вертикальное разрешение, чем у 8-битовых осциллографов

– до 16 бит в режиме высокого разрешения

– самый низкий уровень шума (43 мкВ при 1 мВ/дел) и системное значение ENOB до 9,0 бит при использовании аппаратной фильтрации

– отношение сигнал-шум лучше, чем у прежних 8-битовых архитектур АЦП

– аппаратная поддержка вертикального масштабирования до 2 мВ/дел

Интеграция приборов “7 в 1”

Осциллографы Infiniium серии EXR - это больше, чем просто осциллографы, это 7 приборов в одном. Компания Keysight Technologies, Inc. стала пионером в области интеграции нескольких приборов с выпуском осциллографов смешанных сигналов (MSO) в 1996 году. Осциллографы серии InfiniiVision 2000/3000/4000X вывели концепцию на новый уровень, объединив пять приборов в одном в 2011 году. Теперь осциллографы Infiniium серии EXR объединяют семь приборов в одном:

– осциллограф (до 2,5 ГГц, 8 каналов)

– логический анализатор (16 цифровых каналов)

– анализатор протоколов последовательных шин (поддерживаются десятки протоколов)

– генератор сигналов стандартной/произвольной формы (50 МГц)

– анализатор частотных характеристик

– цифровой вольтметр (4 разряда)

– три частотомера с сумматором (10 разрядов)

Возможность полной модернизации - никаких компромиссов

Предположим, что сегодняшний проект требует 4 канала с полосой анализа 1 ГГц. Как быть, если для следующего проекта требуются 8 каналов и полоса анализа 2 ГГц? А если ещё требуются генерация сигналов стандартной/произвольной формы и тестирование на соответствие стандартам? Возможность полной модернизации осциллографов Infiniium серии EXR позволяет решить эти проблемы. Компания Keysight Technologies - единственный в мире производитель осциллографов, позволяющий увеличить число аналоговых каналов с 4 до 8, что всегда более предпочтительно, чем приобретение нового 8-канального осциллографа. После покупки прибора можно также модернизировать полосу пропускания, глубину памяти, встроенные аппаратные средства, программные приложения и многое другое с помощью всего лишь лицензионного ключа. Не важно, как со временем изменятся потребности пользователей, осциллографы Infiniium серии EXR обеспечат защиту инвестиций, позволяя расширять свои возможности по мере возникновения в новых измерительных задач.

Комплексная поддержка приложений Infiniium

Такие приложения Infiniium, как EZJit Complete, Power Integrity Analysis, InfiniiScan Triggering и другие, работают так же, как в других осциллографах Infiniium. 8 каналов и полоса пропускания до 2,5 ГГц открывают все новые возможности тестирования: анализ импульсных источников и шин питания, синхронизация по цифровым шинам и много другое.

Улучшенные возможности исследования сигналов

Новый экран с разрешением Full HD (1920x1080) позволяет увидеть больше полезной информации, подробнее исследовать сигнал и разместить больше измерений, не перегружая интерфейс.

Экономия времени при поиске ошибок с помощью нового приложения Fault Hunter

Функция Fault Hunter представляет собой новую инновационную экспертную систему для исследования цифровых систем. Она автоматически оценивает характеристики сигналов, сравнивая их с критериями, заданными пользователем, быстро обнаруживает и сохраняет ошибки для последующего просмотра. Пользователь может установить продолжительность тестирования от 60 секунд до 48 часов. В результате он получит для просмотра полный отчёт, составленный по результатам выполнения миллиардов тестов.
