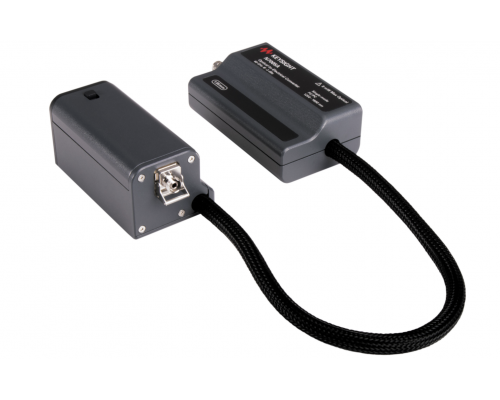

Оптоэлектронные преобразователи N7004A и N7005A для осциллографов реального времени Infiniium
Характеристики N7004A
– Полоса пропускания электрических сигналов: от 0 до 33 ГГц, тип. (–3 дБ)
– Вход, совместимый с одномодовым или многомодовым волокном (до 50/125 мкм)
– Диапазон длин волн от 750 до 1650 нм
– Предназначен для тестирования передатчиков на соответствие стандартам с использованием опорных фильтров или определения истинных характеристик оптического передатчика до обработки
Характеристики N7005A
– Полоса пропускания электрических сигналов: от 0 до 60 ГГц, тип. (–3 дБ)
– Вход, совместимый с одномодовым волокном (до 9/125 мкм)
– Диапазон длин волн от 1250 до 1600 нм)
– ПО FlexDCA поддерживает измерения параметров сигналов с модуляцией PAM4, такие как TDECQ, при использовании осциллографов Infiniium серии UXR с N7005A
Технические характеристики
| Характеристики | N7004A | N7005A |
| Полоса пропускания, тип.,
электрические
сигналы (-3 дБ) | 33 ГГц (фильтр с
прямоугольной АЧХ) | 60 ГГц (фильтр с
прямоугольной АЧХ) |
| 22 ГГц (фильтр БесселяТомсона 4-го порядка) | 46,5 ГГц (фильтр БесселяТомсона 4-го порядка) | |
| Полоса пропускания, нормир.,
электрические сигналы (-3 дБ) | 32 ГГц (фильтр с
прямоугольной АЧХ) | |
| 21,3 ГГц (фильтр БесселяТомсона 4-го порядка) | ||
| Время нарастания,
от 10 до 90%, тип. | 13,3 пс (фильтр с
прямоугольной АЧХ) | 7,3 пс (фильтр с
прямоугольной АЧХ) |
| 17,7 пс (фильтр БесселяТомсона 4-го порядка) | 8,4 пс (фильтр БесселяТомсона 4-го порядка) | |
| Время нарастания,
от 20 до 80%, тип. | 9,4 пс (фильтр с
прямоугольной АЧХ) | 5,2 пс (фильтр с
прямоугольной АЧХ) |
| 12,3 пс (фильтр БесселяТомсона 4-го порядка) | 5,8 пс (фильтр БесселяТомсона 4-го порядка) | |
| Связь оптического выхода | По постоянному току | По постоянному току |
| Диапазон длин волн | от 750 до 1650 нм | от 1250 до 1600 нм |
| СКЗ шума (мкВт) | См. таблицы с характеристиками шума | См. таблицы с характеристиками шума |
| Коэффициент
преобразования (В/Вт)
(MM - многомодовое
оптоволокно, SM -
одномодовое оптоволокно) | 850 нм (MM): –68 (мин.),
–75 (тип.) | |
| 1310 нм (MM/SM):
–105 (мин.), –110 (тип.) | 1310 нм (SM):
–85 (мин.), –93 (тип.) | |
| 1550 нм (SM):
–105 (мин.), –110 (тип.) | 1550 нм (SM):
–72 (мин.), –85 (тип.) | |
| Максимальный уровень
линейной мощности на входе | 4 мВт | 4 мВт |
| Максимально допустимый
уровень мощности на входе | 8 мВт | 8 мВт |
| Обратные потери по входу (дБ)
(MM - многомодовое
оптоволокно,
SM - одномодовое
оптоволокно) | 850 нм (MM):
–17 (тип.), –15 (макс.) | |
| 1310 нм (SM):
–18,5 (тип.), –16 (макс.) | 1310 нм (SM): –25 (макс.) | |
| 1550 нм (SM): –14 (тип.) | 1550 нм (SM): –25 (макс.) | |
| Тип входного соединителя | FC/PC, для оптоволокна
50/125 мкм, совместим с
MM или SM | FC/PC, для оптоволокна
9/125 мкм, совместим
с SM |
| Тип выходного соединителя | 2,92 мм (розетка) | 1,85 мм (розетка) |
| Возможности встроенного
программного обеспечения
осциллографов Infiniium | Измерение оптических сигналов в Вт и
коэффициента затухания с калибровкой по
темноте, тестирование с использованием глазковых
диаграмм (включая возможность загрузки масок
с допусками анализатора DCA-Х и поддержки
масок, определяемых пользователем), измерение
уровня мощности “1” и “0”, амплитуды оптической
модуляции, средней мощности, поддержка команд
дистанционного управления для всех новых свойств | –/– |
| Совместимость с
осциллографами Infiniium | Серии UXR, V, 90000X, Z
и снятая с производства
серия 90000Q | Infiniium серии UXR с
полосой пропускания
40 ГГц и выше |
| Совместимость с версиями
программного обеспечения
(ПО) осциллографов Infiniium | 05.70 или выше для всех
серий, кроме UXR | 10.25.00702 или выше
для моделей серии UXR |
| 10.25.00702 или выше
для моделей серии UXR |
Характеристики шума
N7004A - Отображаемый уровень шума на осциллографе Infiniium серий V/Z/Q c полосой пропускания 33 ГГц (мкВт, СКЗ)
| Длина волны | Фильтр | Полоса пропускания | 50 мкВт/дел | 100 мкВт/дел | 200 мкВт/дел | 500 мкВт/дел | 1 мВт/дел |
| 1550 нм | С прямоугольной АЧХ | 33 ГГц | 7,5 | 7,7 | 12,4 | 32,8 | 61,4 |
| С прямоугольной АЧХ | 25 ГГц | 5 | 5,5 | 8,8 | 22,6 | 42,6 | |
| С прямоугольной АЧХ | 20 ГГц | 4 | 4,6 | 7,2 | 18,1 | 34,2 | |
| Бесселя-Томсона 4-го порядка | 21 ГГц | 5,1 | 5,5 | 8,6 | 18,7 | 41,6 | |
| Бесселя-Томсона 4-го порядка | 7,5 ГГц | 2,7 | 3,1 | 4,5 | 10,7 | 20,6 | |
| 1310 нм | С прямоугольной АЧХ | 33 ГГц | 6,6 | 7,2 | 11,7 | 31 | 58,2 |
| С прямоугольной АЧХ | 25 ГГц | 4,5 | 5,2 | 8,4 | 21,6 | 41,1 | |
| С прямоугольной АЧХ | 20 ГГц | 3,6 | 4,3 | 6,8 | 17,2 | 33,2 | |
| Бесселя-Томсона 4-го порядка | 21 ГГц | 4,3 | 4,9 | 8 | 20,6 | 39 | |
| Бесселя-Томсона 4-го порядка | 7,5 ГГц | 2,3 | 2,7 | 4,2 | 10,3 | 19,8 | |
| 850 нм | С прямоугольной АЧХ | 33 ГГц | 11,1 | 10,7 | 16 | 30,1 | 57 |
| С прямоугольной АЧХ | 20 ГГц | 5,9 | 6,1 | 8,7 | 17,2 | 32,1 | |
| С прямоугольной АЧХ | 10 ГГц | 4,1 | 4,3 | 5,9 | 11,5 | 21,4 | |
| Бесселя-Томсона 4-го порядка | 21 ГГц | 7,4 | 7,4 | 9 | 20,2 | 37,8 | |
| Бесселя-Томсона 4-го порядка | 7,5 ГГц | 4 | 4,2 | 5,3 | 10,6 | 19,6 | |
| Бесселя-Томсона 4-го порядка | 3,8 ГГц | 3,2 | 3,3 | 4,1 | 7,7 | 14,1 |
N7004A - Отображаемый уровень шума на осциллографе Infiniium серии UXR c полосой пропускания 33 ГГц (мкВт, СКЗ)
| Длина волны | Фильтр | Полоса пропускания | 50 мкВт/дел | 100 мкВт/дел | 200 мкВт/дел | 500 мкВт/дел | 1 мВт/дел |
| 1550 нм | С прямоугольной АЧХ | 33 ГГц | 5,3 | 6,53 | 9,64 | 20,8 | 41,5 |
| С прямоугольной АЧХ | 25 ГГц | 3,89 | 4,48 | 6,41 | 13,5 | 25,6 | |
| С прямоугольной АЧХ | 20 ГГц | 3,26 | 3,76 | 5,27 | 11 | 20,6 | |
| Бесселя-Томсона 4-го порядка | 21 ГГц | 3,7 | 4,42 | 6,34 | 13,5 | 25,8 | |
| Бесселя-Томсона 4-го порядка | 7,5 ГГц | 2,31 | 2,59 | 3,44 | 6,96 | 12,9 | |
| Бесселя-Томсона 4-го порядка | 3,8 ГГц | 1,9 | 2,09 | 2,69 | 3,21 | 10,1 | |
| 1310 нм | С прямоугольной АЧХ | 33 ГГц | 5,01 | 6,08 | 9,25 | 20,9 | 40,2 |
| С прямоугольной АЧХ | 25 ГГц | 3,62 | 4,22 | 6,16 | 13,4 | 25,7 | |
| С прямоугольной АЧХ | 20 ГГц | 3,09 | 3,53 | 5,07 | 10,9 | 20,9 | |
| Бесселя-Томсона 4-го порядка | 21 ГГц | 3,51 | 4,14 | 6,13 | 13,5 | 25,9 | |
| Бесселя-Томсона 4-го порядка | 7,5 ГГц | 2,13 | 2,4 | 3,32 | 6,9 | 13,1 | |
| Бесселя-Томсона 4-го порядка | 3,8 ГГц | 1,77 | 1,95 | 2,61 | 5,22 | 9,85 | |
| 850 нм | С прямоугольной АЧХ | 33 ГГц | 7,64 | 8,66 | 10,9 | 20,1 | 37,4 |
| С прямоугольной АЧХ | 25 ГГц | 5,75 | 6,42 | 7,77 | 13,5 | 24,8 | |
| С прямоугольной АЧХ | 20 ГГц | 4,99 | 5,48 | 6,54 | 11,2 | 20,5 | |
| Бесселя-Томсона 4-го порядка | 21 ГГц | 5,57 | 6,19 | 7,58 | 13,4 | 24,8 | |
| Бесселя-Томсона 4-го порядка | 7,5 ГГц | 3,62 | 3,86 | 4,46 | 7,35 | 13,2 | |
| Бесселя-Томсона 4-го порядка | 3,8 ГГц | 3,02 | 3,02 | 3,61 | 5,75 | 10,2 |
N7005A - Отображаемый уровень шума на осциллографе Infiniium серии UXR c полосой пропускания 70 ГГц (мкВт, СКЗ) при 20 мкВт/дел
| Фильтр | Полоса пропускания | 1310 нм | 1550 нм |
| С прямоугольной АЧХ | 60 ГГц | 11,03 | 12,43 |
| Бесселя-Томсона 4-го порядка | 12,6 ГГц | 4,52 | 5,08 |
| Бесселя-Томсона 4-го порядка | 29,5 ГГц | 7,2 | 8,12 |
Требования к полосе пропускания осциллографа
Для NRZ (PAM2):
Полоса пропускания (ПП) осциллографа реального времени Infiniium должна быть ≥ скорость передачи данных по оптоволокну в Гбит/с * 0,5 * 3/2
| Скорость
передачи
оптических
данных | ПП фильтра БесселяТомсона опорного
приёмника
(= 0,75 х скорость
передачи данных) | Требуемая ПП
осциллографа
(=3/2 от ПП
опорного
приёмника) | Рекомендуемая
полоса пропускания
осциллографа |
| 28 Гбит/c | > 21 ГГц | > 31,5 ГГц | 40 ГГц: UXR с N7005A или
33 ГГц: V c N7004A |
Для PAM4:
Полоса пропускания (ПП) осциллографа реального времени Infiniium должна быть ≥ символьная скорость передачи данных по оптоволокну в Гбод * 0,5 * 3/2
| Скорость
передачи
оптических
данных | Оптическая
символьная
скорость | ПП фильтра
Бесселя-Томсона
опорного приёмника
(= 0,5 х скорость
передачи данных) | Требуемая ПП
осциллографа
(=3/2 от ПП
опорного
приёмника) | Рекомендуемая
полоса
пропускания
осциллографа |
| 56 Гбит/c | 28 Гбод | 14 ГГц | > 21 ГГц | 40 ГГц: UXR с
N7005A |
| 112 Гбит/c | 56 Гбод | 28 ГГц | > 42 ГГц | 70 ГГц: UXR с
N7005A |
