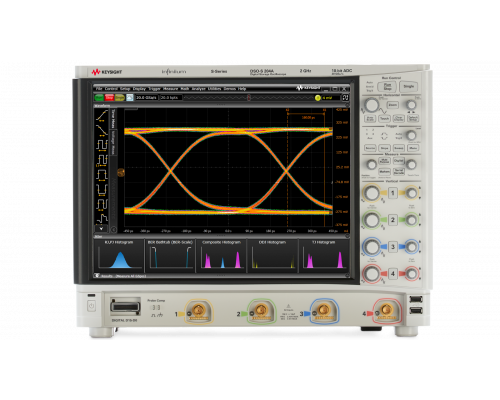

Осциллографы Infiniium серии S (DSOS(MSOS)0xxА/DSOS1xxА/DSOS2xxА/DSOS4xxА/DSOS6xxА/DSOS8xxА)

– Верхняя граница полосы пропускания: от 500 МГц до 8 ГГц с равномерной АЧХ для обеспечения точности воспроизведения сигналов

– Максимальная частота дискретизации: 20 Гвыб/c в режиме чередования (2 канала); 10 Гвыб/c (4 канала)

– 10-разрядный аналого-цифровой преобразователь (АЦП) для обеспечения высокого разрешения по вертикали

– Малошумящие входные каскады с эффективным числом разрядов (ENOB), равным 8

– Ёмкостной сенсорный дисплей с диагональю 15 дюймов (38,1 см) с поддержкой технологии “мультитач”

– Материнская плата на основе процессора Intel i5 с объемом оперативной памяти 8 Гбайт обеспечивает более быструю обработку данных

– Твёрдотельный жёсткий диск в стандартной комплектации обеспечивает более высокую скорость загрузки и более стабильную работу системы

– Интерфейсы USB 3.0 и Ethernet обеспечивают скорость передачи данных до 200 Мбайт/с

– Возможность расширения полосы пропускания

– Глубина памяти в стандартной комплектации 100 Мвыб на канал позволяет захватывать продолжительные сигналы

– Широкий набор опций для декодирования протоколов передачи данных, тестирования на соответствие требованиям стандартов и анализа сигналов

– Поддержка самых разнообразных типов пробников: пробников напряжения и токовых пробников, дифференциальных и несимметричных пробников, активных и пассивных пробников

Новый стандарт осциллографических измерений

Осциллографы Infiniium серии S построены на основе инновационной технологии, предназначенной для выполнения высокоточных осциллографических измерений. Новый 10-разрядный аналогоцифровой преобразователь (АЦП) и малошумящие входные тракты обеспечивают полосу пропускания до 8 ГГц и лучшую в отрасли целостность сигналов. Осциллографы Infiniium серии S имеют усовершенствованную архитектуру и оснащены твёрдотельным жёстким диском для ускоренной загрузки, ёмкостным сенсорным экраном с диагональю 15 дюймов (38,1 см) для удобства управления и высокопроизводительной материнской платой для более быстрой обработки данных.

Обеспечение лучшей в отрасли целостности сигналов

Самый быстродействующий в мире 10-разрядный аналого-цифровой преобразователь (АЦП)

– В четыре раза более высокое разрешение по вертикали по сравнению с обычными осциллографами, имеющими 8-разрядный АЦП, для обеспечения прецизионного отображения деталей сигналов

– Эффективное число разрядов (ENOB) до 8,7 позволяет получить эффективное число разрядов (ENOB) в системе более восьми, что является самым высоким показателем в отрасли

– Отношение сигнал/шум лучше, чем в традиционных 8-разрядных АЦП

– Разрешение по вертикали до 12 бит в режиме высокого разрешения

– Аппаратная поддержка коэффициента отклонения от 2 мВ/дел

Малошумящие входные каскады

– Пригодность 10-разрядного АЦП зависит от качества малошумящих входных каскадов и поддержки дополнительных уровней дискретизации (квантования). Каждый осциллограф серии S включает входные каскады с самым низким в отрасли уровнем собственных шумов для портативных осциллографов с полосой пропускания до 8 ГГц.

– Поддержка входного импеданса 50 Ом и 1 МОм; каждый тракт содержит фильтр ограничения полосы пропускания

– Аналоговые и цифровые фильтры ограничения полосы пропускания для уменьшения уровня нежелательных шумов

– Уровень собственных шумов 90 мкВ при полосе пропускания 1 ГГц и коэффициенте отклонения 1 мВ/дел позволяет просматривать самые мельчайшие детали сигнала

– Динамический диапазон, свободный от паразитных составляющих (SFDR), начинается от значения –73 дБн

– Аппаратная реализация коэффициента вертикального отклонения от 2 мВ/дел (интегрированная с АЦП)

– Позолоченные прецизионные соединители BNC с характеристиками, нормированными в диапазоне частот, превышающем 8 ГГц

– Электронные аттенюаторы для уменьшения уровня шумов и повышения надёжности

– Возможность расширения полосы пропускания до любых моделей с более широкой полосой пропускания в течение 1 минуты с помощью программной лицензии, устанавливаемой пользователем

Прецизионный опорный генератор

– Лучшая в отрасли погрешность временной шкалы, составляющая 12 х 10^-9 после калибровки для точных измерений с использованием глубокой памяти

– Низкий минимальный уровень измерения джиттера, обеспечиваемый низким уровнем собственного джиттера 100 фс (тип.)

Аппаратная реализация обработки сигналов

– Аппаратно-реализованные алгоритмы для ускорения вывода изображения на экран обеспечивают быстрое панорамирование и масштабирование даже при использовании глубокой памяти

– Фильтры коррекции частотной характеристики обеспечивают равномерность как АЧХ, так и ФЧХ для более точного измерения сигналов

– Выбираемые пользователем аппаратные фильтры ограничения полосы пропускания от 500 МГц до верхнего значения полосы пропускания социллографа позволяют уменьшить уровень нежелательного шума

– Поддержка кабельных 2-канальных дифференциальных входов (каналы 1-3 или каналы 2-4), не требующих использования дифференциального пробника

– Блок ЦОС поддерживает быстрые дополнительные методы исключения влияния устройств подключения, а именно опции InfiniiSim, Precision Probe и коррекция последовательных данных

Глубокая память с самой быстрой в отрасли быстрой реакцией

Самая совершенная платформа

– Эффективный и гибкий графический интерфейс пользователя осциллографов Infiniium

– Ёмкостной сенсорный дисплей с диагональю 15 дюймов (38,1 см) с поддержкой технологии “мультитач”, метками-манипуляторами и изменяемыми по размеру полями касания

– Мощная материнская плата на основе процессора Intel i5 с объемом оперативной памяти 8 Гбайт для быстрой обработки данных

– Твёрдотельный жёсткий диск (SSD) для более быстрой загрузки, повышения надёжности и обеспечения защиты данных

– Быстрая выгрузка данных (до 200 Мбайт/с)

Самый широкий диапазон функциональных возможностей

– 16 цифровых каналов на моделях MSO

– Программное обеспечение, поставляемое в стандартной комплектации, с широким набором возможностей, включающим более 50 видов автоматических измерений, 16 математических функций, стробированное БПФ и просмотр спектральных характеристик

– Возможности расширения функциональных возможностей с помощью дополнительных программных приложений и гибкого лицензирования:

– Приложения для запуска по сигналам и декодирования протоколов широкого набора последовательных шин

– Приложения для анализа джиттера, SDA, IniniiScan

– Приложения для отладки и испытаний на соответствие требованиям стандартов

– Поддержка более 100 типов пробников – токовых и напряжения, активных и пассивных, с входным импедансом 1 МОм и 50 Ом

Для выполнения универсальных измерений параметров высокоскоростных дифференциальных сигналов с помощью осциллографов Infiniium серии S разработана новая система пробников InfiniiMax III+, которая включает активные дифференциальные пробники с полосой пропускания 4 ГГц, 8 ГГц и 13 ГГц, а также новые принадлежности QuickTip для пробников InfiniiMax. Пробники Keysight InfiniiMax III+ могут использоваться со всеми головками, в том числе со впаиваемыми головками, головками-браузерами, наконечниками с нулевым усилием сочленения (ZIF), головками с соединителями SMA, 2,92 мм и 3,5 мм, а также новыми головками QuickTip.

Технические характеристики
