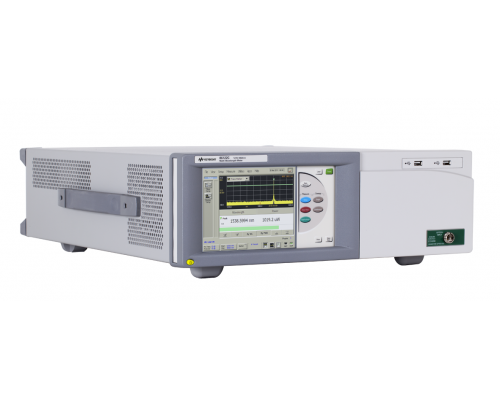

Измерители длины волны 86120D и 86122C
– Определение параметров спектров сигналов с мультиплексированием по длине волны (WDM) на этапах разработки и производства
– Погрешность измерения длины волны < ± 0,3 пм со скоростью обновления 0,5 с
– Одновременное измерение длин волн и уровней мощности в большом количестве каналов (до 1000 каналов)
– Автоматические измерения отношения сигнал-шум оптического сигнала
– Подпрограммы автоматизированных измерений и регистрация данных
Каждая модель семейства измерителей длины волны компании Keysight использует совместимые команды дистанционного управления языка SCPI. Если в будущем потребуется более производительный прибор, можно заменить измеритель длины волны другим прибором компании Keysight без лишних затрат средств и времени на разработку нового кода для испытательной системы. Измеритель 86122C можно модернизировать, чтобы получить более высокий уровень характеристик.
Одновременное измерение до 1000 длин волн и мощностей
Измерители длины волны 86120D и 86122C, как и другие измерители, основанные на интерферометре Майкельсона, позволяют измерять среднее значение длины волны входного сигнала. Эти измерители длины волны за счёт передовой цифровой обработки точно и просто различают и измеряют до 1000 значений дискретных длин волн.
Измерители длины волны компании Keysight одновременно измеряют отдельные уровни мощности дискретных длин волн, обеспечивая следующие возможности измерений:
– От 1 до 1000 длин волн и значений мощности
– Среднее значение длины волны и суммарная мощность
– Погрешность измерения длины волны до ±0,2 х 10^-6
– Разрешение по длине волны до 5 ГГц
– Откалиброваны для оценки параметров в воздухе или вакууме
– Единицы измерения длины волны: нм, ТГц или волновое число (см^-1)
– Единицы измерения амплитуды: дБм, мВт или мкВт
– Отношение сигнал/шум (OSNR) и среднее значение отношения сигнал/шум оптических сигналов для систем WDM SONET/SDH
– Прочная конструкция прибора обеспечивает устойчивость к сильным ударам и вибрациям
Системы передачи с мультиплексированием по длине волны (WDM)
Сочетая производительность измерений с надежностью, измерители длины волны компании Keysight позволяют легко и точно проводить проверку параметров оптической несущей в системах передачи путём измерения длины волны, уровня мощности и отношений сигнал/шум оптических сигналов на этапах разработки и производства. Измеритель 86122C оптимизирован для измерений характеристик систем со сверхплотным разносом каналов с абсолютной точностью определения длины волны до ± 0,2 х10^-6 (± 0,3 пм относительно 1550 нм). С учётом разрешения < 5 ГГц это является идеальным решением для создания оптических сетей следующего поколения. Обладая надежной портативной конструкцией, измеритель 86120D является идеальным прибором для использования при вводе в эксплуатацию и контроле оптических сетей. Благодаря разрешению 86120D < 15 ГГц и абсолютной погрешности измерения длины волны ± 1,5 х10^-6 или ±2,3 пм при длине волны 1550 нм можно с уверенностью проверять характеристики систем DWDM с частотным разносом каналов < 50 ГГц.
Источники
Превосходные возможности измерения длины волны и амплитуды сигнала 86120D и 86122C позволяют определять максимальные значения параметров тестируемых компонентов. Обеспечивается возможность измерения длин волн и амплитуд сигналов лазеров с распределенной обратной связью (DFB), лазеров с резонатором ФабриПеро, интегрируемых перестраиваемых лазерных блоков (iTLA) или многомодовых лазеров с распределенной обратной связью (DFB) в процессе электротермотренировки, оценки воздействия на окружающую среду, создания карты рабочих режимов, заключительных испытаний и входного контроля. Вычисление центральных длин волн источников с более широкими спектральными линиями, таких как светодиоды, отклики усиленного спонтанного излучения, отфильтрованные брэгговскими решетками, или модулированные источники, с помощью выбираемого пользователем широкополосного алгоритма.
Функции и передовые измерительные приложения
– Измерения относительной длины волны и амплитуды
– Встроенная регистрация данных
– Дрейф: текущее и минимальное/максимальное значения
– Измерение отношения сигнал/шум оптических сигналов
– Определение характеристик лазеров с резонатором Фабри-Перо
– Режим широкополосного сигнала для сигналов с модуляцией высокого порядка
Технические характеристики
| 86120D | 86122C | |
| Длина волны | ||
| Диапазон | от 700 до 1650 нм (от 182 до 428 ТГц) | от 1270 до 1650 нм (от 182 до 236 ТГц) |
| Рабочий диапазон | от 700 до 1700 нм (от 176 до 428 ТГц) | |
| Абсолютная погрешность | ± 1,5 х 10^-6; ± 1,0 х 10^-6 (от 15 до 35 °С) (тип.) | ± 0,2 х 10^-6 (от 15 до 35 °С) |
| При длине волны 1550 нм/1310 нм | ± 2,3 пм/± 2,1 пм | ± 0,3 пм/± 0,3 пм |
| Дифференциальная погрешность | ± 0,4 х 10^-6 | ± 0,15 х 10^-6 |
| Мин. разрешимый разнос (входные линии с одинаковой мощностью) | 15 ГГц | 5 ГГц |
| При длине волны 1550 нм/1310 нм | ± 0,12 пм/± 0,09 пм | ± 0,04 пм/± 0,03 пм |
| Разрешение дисплея/единицы измерения | 0,0001 нм/ нм (вакуум или воздух при нормальных условиях), см^-1, TГц | 0,0001 нм/ нм (вакуум или воздух при нормальных условиях), см^-1, TГц |
| Мощность | ||
| Погрешность калибровки | ± 0,6 дБ (при ± 30 нм от 780, 1310 и 1550 нм) | ± 0,5 дБ (при ± 30 нм от 1310 и 1550 нм) |
| Неравномерность, 30 нм от любой длины волны | ± 0,2 дБ (от 1200 до 1600 нм); ± 0,5 дБ (от 700 до 1650 нм) | ± 0,2 дБ (от 1270 до 1600 нм); ± 0,5 дБ (от 1270 до 1650 нм) |
| Нелинейность, линии выше –30 дБм | ± 0,3 дБ (от 1200 до 1600 нм) | ± 0,3 дБ (от 1270 до 1600 нм) |
| Поляризационная зависимость | ± 0,5 дБ (от 1200 до 1600 нм); ± 1,5 дБ (от 700 до 1650 нм) | ± 0,6 дБ (от 1270 до 1600 нм; ± 1,0 дБ (от 1600 до 1650 нм) |
| Разрешение дисплея/единицы измерения | 0,01 дБ/ дБм, мВт, мкВт | |
| Чувствительность (одна линия на входе, одно измерение без усреднения) | ||
| –20 дБм (от 700 до 900 нм) | Неприменимо | |
| –25 дБм (от 800 до 1200 нм) | Неприменимо | |
| –40 дБм (от 1200 до 1600 нм) | –32 дБм (от 1270 до 1600 нм) | |
| –30 дБм (от 1600 до 1650 нм) | –22 дБм (от 1600 до 1650 нм) | |
| Несколько линий на входе | на 30 дБ ниже суммарной входной мощности, но не менее чем мощность одной линии | на 30 дБ ниже суммарной входной мощности, но не менее чем мощность одной линии |
| Избирательность | 25 дБ, разнос ≥ 100 ГГц; 10 дБ, разнос ≥ 25 ГГц | 25 дБ, разнос ≥ 90 ГГц; 10 дБ, разнос ≥ 10 ГГц |
| Входная мощность | ||
| Максимальный отображаемый уровень | +10 дБм (сумма всех линий на входе) | |
| Максимально допустимый входной уровень | +18 дБм (сумма всех линий на входе) | |
| Время цикла измерения | 0,6 с | 0,5 с (86122С-100); 0,3 с (86122С-110) |
| Макс. число линий излучения лазера на входе | 1000 | 1000 |
